Jensen MP7610XMi - Manual (Page 2)

10A
iAUX ENTRADA AUDIO
3.5mm
iAUX-IN
IMPORTANTE: Una conexión incorrecta de los cables puede dañar
la unidad. Siga las instrucciones del cableado cuidadosamente o
haga que un técnico experto realice la instalación.
AMP
)
-
(
)
(+
AMP
SALIDA DE SUBWOOFER
Para la asistencia técnica, llame la línea de ayuda de
cliente de Jensen en 1-800-323-4815.
AUXILIARES
DE ENTRADA

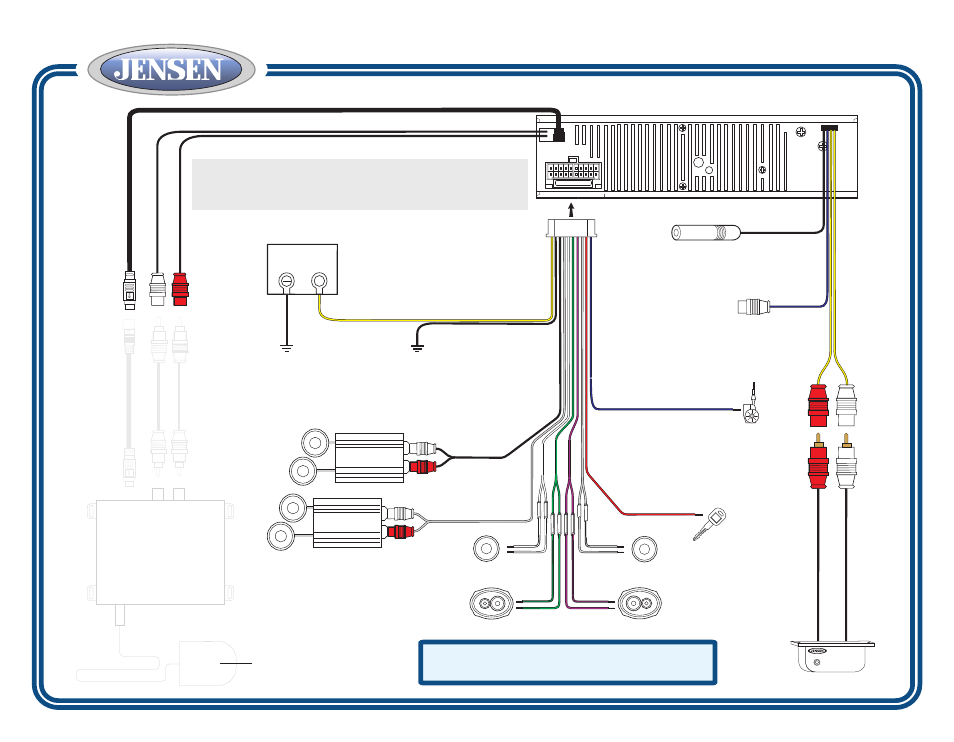

MP7610XMi Guía Rápida Del Comienzo
BATERíA
Conectar el cable de energía
permanente 12V PLUS a un cable vivo
con 12 voltios en el vehículo. El
alambre debe ser conectado.
CABLE A TIERRA
Conecte de forma segura el cable a Tierra a una parte metálica del
chasis. Si no puede encontrar un perno o tornillo existente al cual
ajustarlo, realice un orificio con un taladro en una superficie
metálica y asegúrelo con un tornillo. Para asegurar una buena
toma a tierra, quite cualquier pintura o grasa de las áreas donde el
cabe hará contacto con la superficie.
SALIDAS DE RCA
Conecte con un
amplificador opcional para
ampliar el sistema.
CABLE DE ENCENDIDO ACC
Conecte a un circuito de voltios +12 que
solamente esté activo cuando la ignición
esté encendida.
CABLE DE CONEXIÓN DE
ANTENA
Conectar a una antena motorizada
(encendida) y/o a una toma
remota de encendido para un
amplificador.
Conecte con el plomo de la antena de
la fábrica. (Las extensiones opcionales
o los adaptadores pueden ser necesarios.)
CONECTADOR DE LA ANTENA
ALTAVOCES
Delantero Izquierdo Delantero Derecho
Posterior Izquierdo Posterior Derecho
® ANTENA DE XM
(vendido por separado)
CABLES VENDIDO
POR SEPARADO
CABLE DE
DIRECTA
® CONECTA XM
® XM ENTRADA
AUDIO
SINTONIZADOR
DIRECTO
® DE LA XM
(vendido por
separado)
