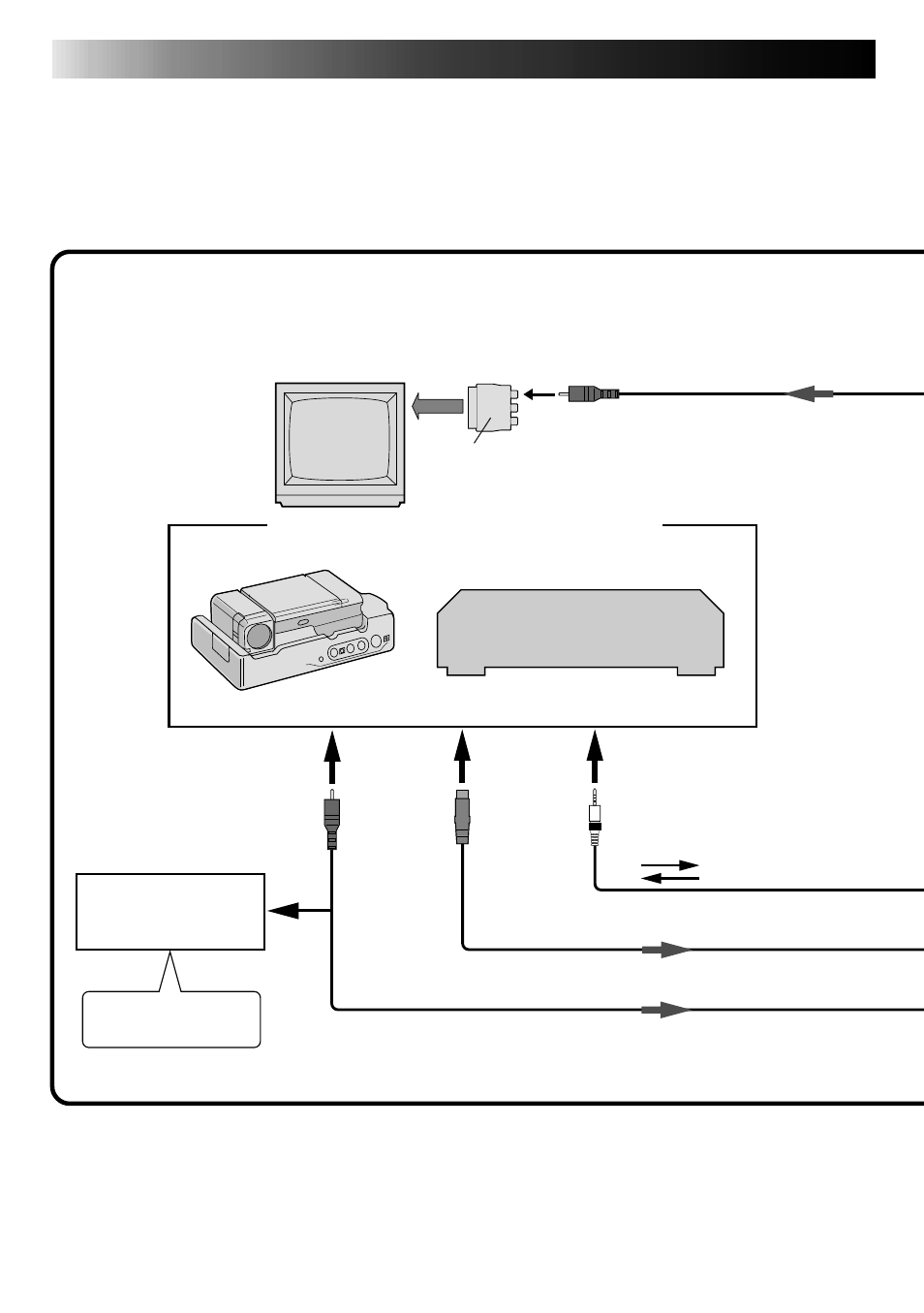

TILSLUTNINGER (ved anvendelse af Video Capture Software)

Ⅲ Sørg for, at der er slukket for samtlige apparater, inden De udfører nogen tilslutninger.

Ⅲ Videobillederne vil blive vist på fjernsynsskærmen. Det er ikke muligt at få billederne frem

på computerskærmen.

Ⅲ Når De sætter de medfølgende kabler i forbindelse, skal De huske at forbinde terminalerne

med kernefiltre til video-redigeringsboksen.

4-polet kabel med diameter på
3,5 mm (medfølger)

S-videokabel (medfølger)

Videokabel (medfølger)

Videokabel
(medfølger)

TV (sæt
inputvælgeren i
stilling VIDEO
(EXT.IN))

Billedkilder med JLIP- og S-videoudgange

Kabeladapter (medfølger)
Hvis Deres TV er udstyret med en 21-polet AV-inputbøsning
(SCART): Brug den medfølgende kabeladapter.

Til video-
inputbøsning

Videobåndoptager
(optagedeck))

Andre apparater med

videoudgange

Forbind til JLIP-

terminal, hvis en sådan

forefindes

Til
videoudgang

Til S-
videoudgang

Til JLIP-
bøsning

Forbind til TV
eller
videobåndoptager
med AV-jacker.
