PУ
9
* Подключите это, если вы не пользуетесь
батарейками, установленными в
видеомонтажное стыковочное устройство.
JLIP
JLIP

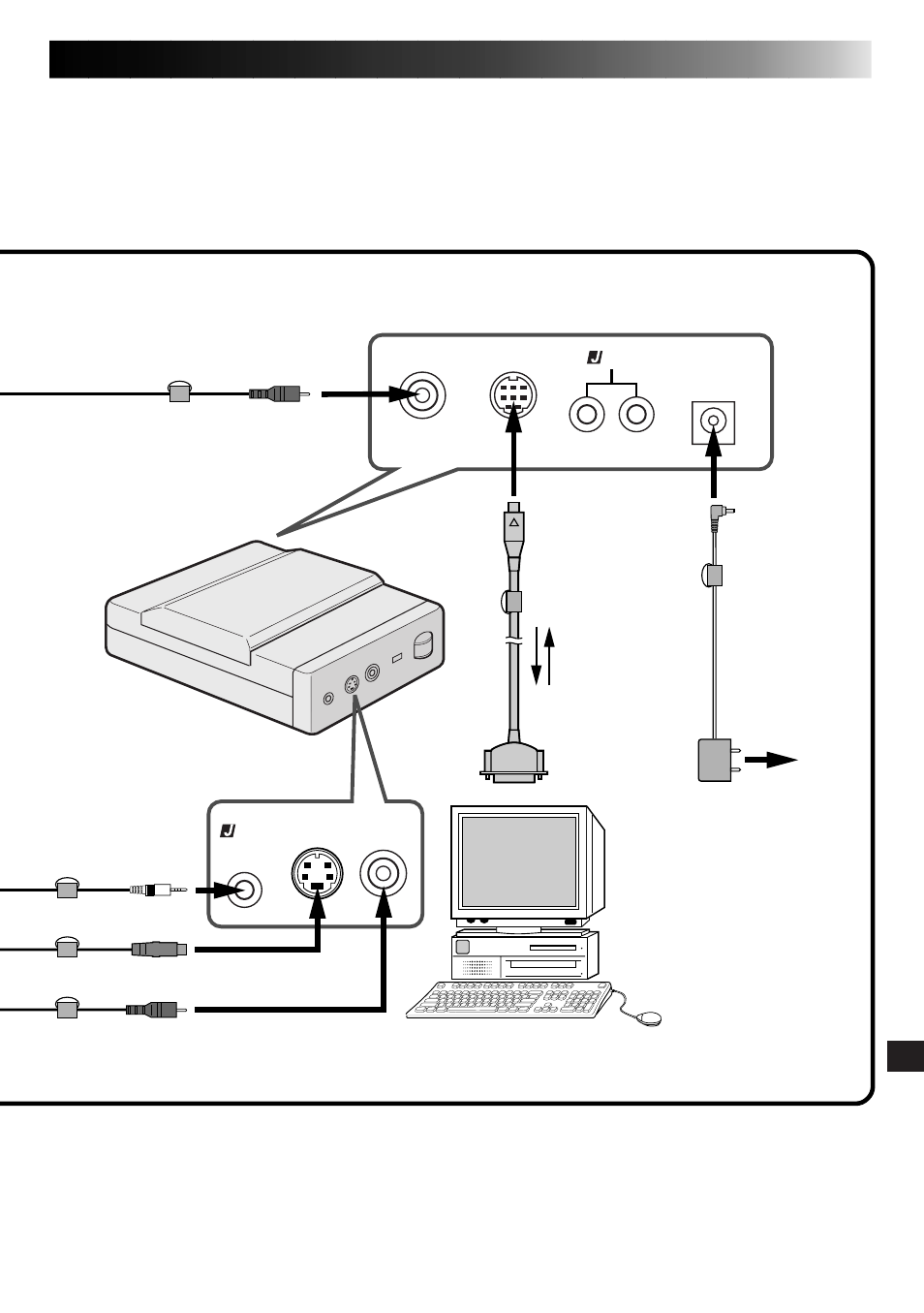

Разъемы на задней панели
Видеомонтажное
стыковочное
устройство GV-CB3
Разъемы на
передней
панели
Фильтр с
сердечником
Персональный
компьютер (ПК) К входному
разъему VIDEO
К входному разъему
S-VIDEO
К разъему
JLIP
К СОМ-порту
(RS-232C)
Фильтр с
сердечником
К разъему
цифрового
сигнала
(8 штырьков)
Фильтр с
сердечником
* Сетевой
адаптер
(АА-V701EG)
(не входит в
комплект)
К розетке
электросети
Кабель для
подключения ПК
(входит в
комплект)
К выходному
разъему VIDEO
Фильтр с
сердечником
