Mandos
Manual del Operador 103
MANDOS

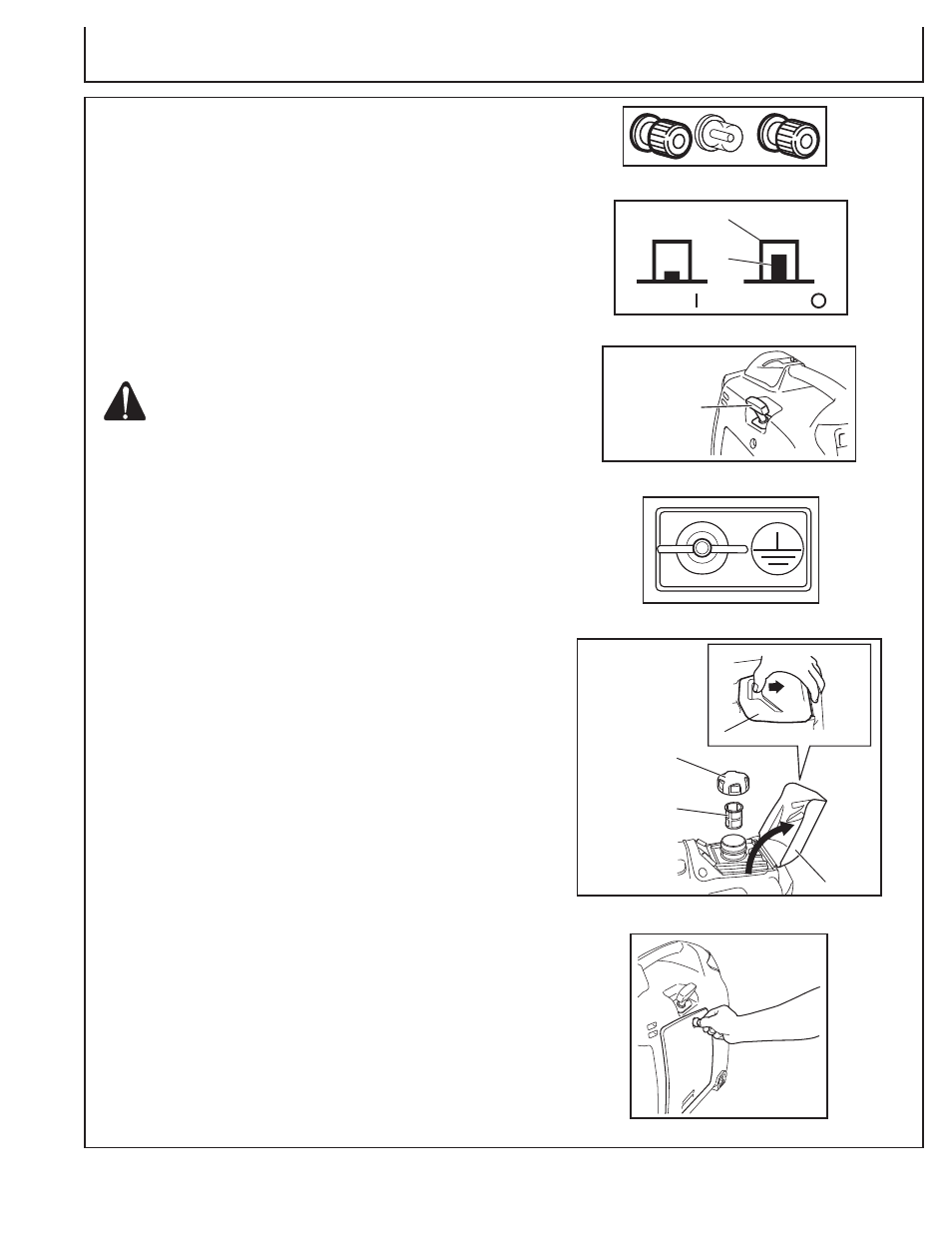

TERMINALES DE DC (Fig. 20):
Potencia elélectrica de DC para cargando baterías es
disponible.
-Rojo es terminal positiva (+)
-Negro es terminal negativa (-)
CHISPERO DE DC: (Fig. 21)
Los chisperos de DC apagar la corriente eléctrica cuando
la corriente excede su límite o falla ocurrir en aparatos que
están conectados.
Revisa para consumo excesivo de corriente o defectos en
aparatos. Después de asegúrese que todo está en orden,
empuje el botón a posición
de ‘ON’.
PRECAUCIÓN: SI RUPTURA DE CIRCUITO
CONTINUA TROPEZAR, REVISE APARATO
PARADEFECTOS. SI GENERADOR
FA L L A , V E A S U C E N T R O D E
REPARACIONES AUTORIZADO DE JOHN
DEERRE O EL COMERCIANTE.
NUNCA INTERVENGA CON OPERACION
DE LA PERILLA DE RUPTURA DE
CIRCUITO NI MANTENGA EMPUJANDO
EN POSICION DE “ON”.
ARRANQUE RETROCESO: (Fig. 22)
Tire esta manivela para empezar el generador.
TERMINAL DE TIERRA: (Fig. 23)
Terminal para conectar a tierra de generador.
TAPA DE TANQUE DE COMBUSTIBLE: (Fig. 24)
La tapa de tanque de combustible se localiza bajo de la
cubierta. Para abrir la cubierta, levanta arriba y hacía el
fin del moefle como mostrado en la ilustración. Quite la
tapa de tanque de combustible como girando en sentido
contrario a las agujas del reloj.
CUBIERTA DEL LADO: (Fig. 25)
Para conseguir acceso a los artículos siguientes para
atender, toma afuera la cubierta aplicable del lado como
quitando el tornillo con un destornillador.
LH- Cubierta del Lado- Limpiador de aire, etc.
RH- Cubierta del Lado- Indicador de nivel de aceite, rollo
de ignición, bujía, etc.
(Fig. 21)
(Fig. 22)
(Fig. 23)
(Fig. 25)
(Fig. 24)
(Fig. 20)
" " " "
Botón
Perilla
EN (ON) Afuera (OFF)
Manivela de
Arranque de
Retroceso
Tapa de Tanque de
Combustible
Pantalla de filtro
de Combustible
Cubierta de tapa de Tanque
