Multi-Burner mit Konfiguration 2 anschließen
Gehen Sie wie folgt vor, um den Multi-Burner an Ihr System anzuschließen.
Halten Sie sich während der Installation an Abb. 1-2.
1. Schalten Sie den Computer ein.
2. Schließen Sie den Stecker 1 vom USB-Kabel A an den USB-Anschluss
am Laufwerk an. Drücken Sie dabei die beiden Knöpfe am Stecker zusam-
men.
3. Schließen Sie den USB-Standardstecker 2 am USB-Anschluss des Compu-
ters an.
4. Schließen Sie den Stecker 3 vom USB-Kabel B an die Netzeingangs-
buchse am Laufwerk an.
5. Schließen Sie den USB-Standardstecker 4 am USB-Anschluss des Compu-
ters an.
B
A

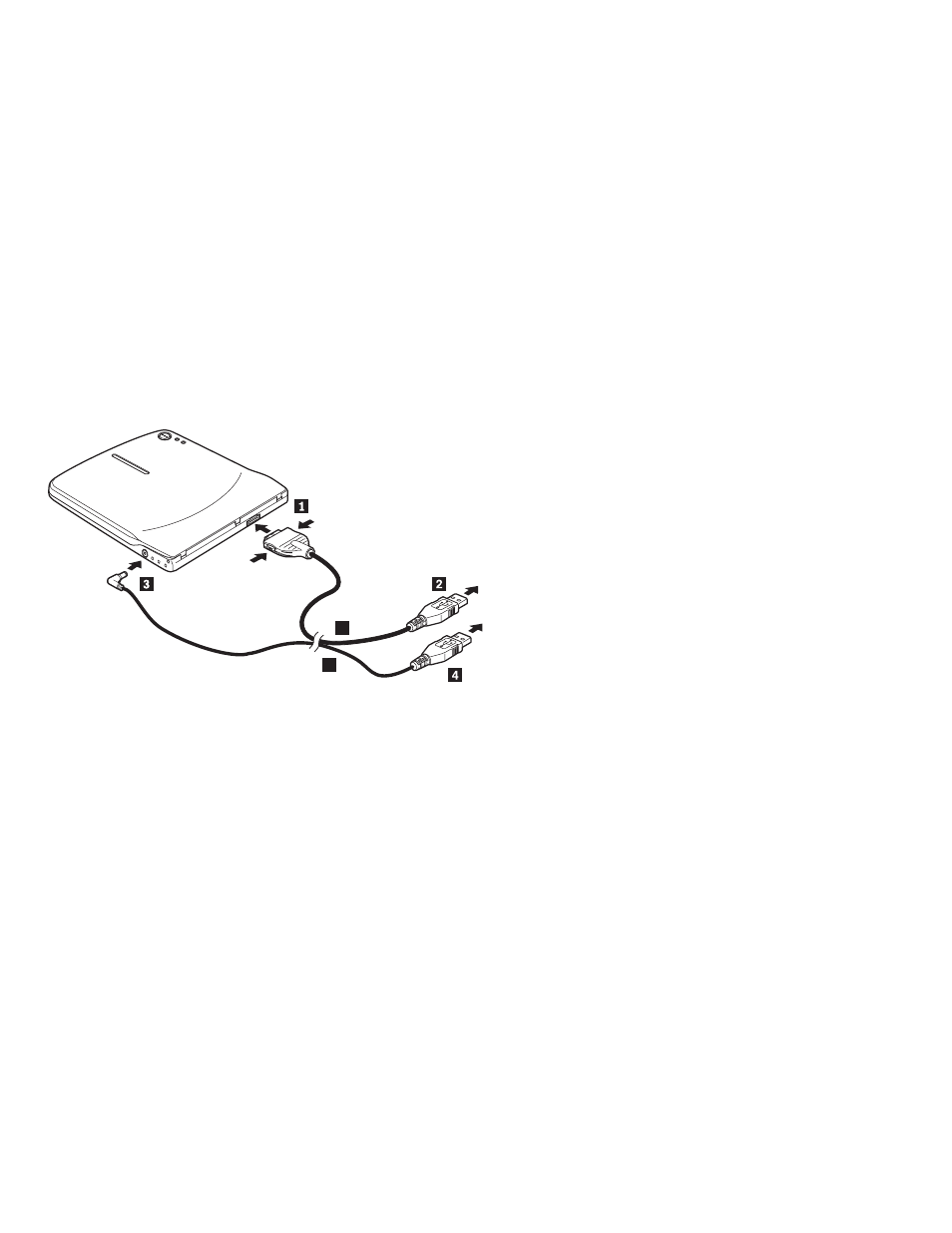

Abbildung 1-2. Konfiguration 2: Stromversorgung über USB-Standardbus
