25
Insignia NS-LCD22-09 Televisor LCD de 22" W con 720p
www.insignia-products.com
Para conectar TV por cable con una caja
convertidora/decodificadora:
•

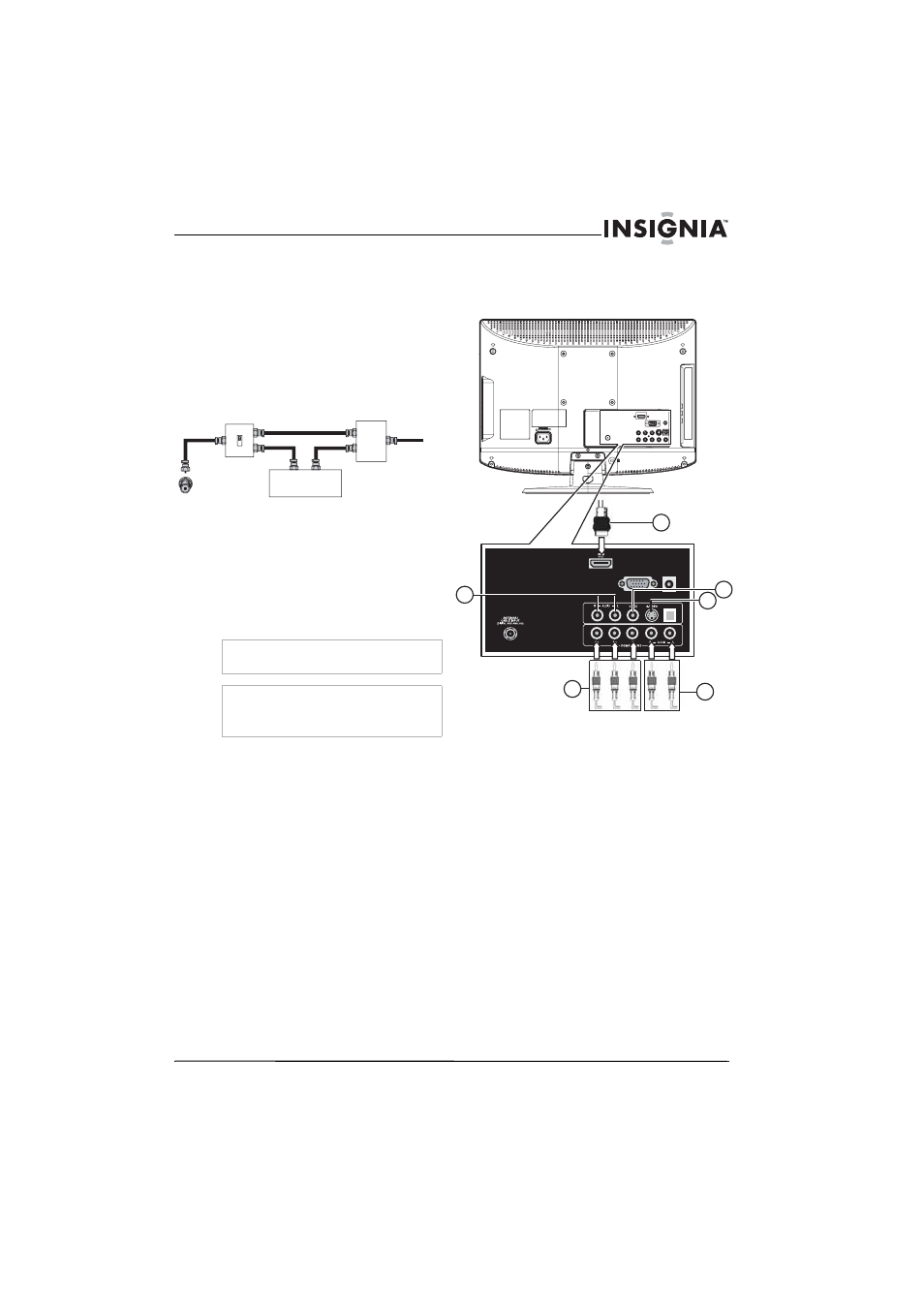

Refiérase a la siguiente figura para conectar
una caja convertidora/decodificadora. (El
conmutador de RF y el divisor de señal no se
suministran.)
Mueva el conmutador de RF a la posición A
para ver los canales sin codificación usando
el control remoto de su televisor. Mueva el
conmutador de RF a la posición B para ver
los canales codificados usando los controles
de la caja convertidora/decodificadora.
Conexión a una fuente de señal externa
Puede conectar un reproductor de DVD, VCD,
VCR, o una caja decodificadora por varios
métodos, incluyendo cables de video
compuesto, cables de componentes, cable de
S-Video o un cable HDMI. El cable de S-Video
no incluye el sonido. Si usa un cable de S-Video,
necesitará usar cables de audio para conectar la
salida del sonido.
Para conectar a una fuente de señal externa:
1 Para video compuesto – Conecte el cable
de audio/video en las tomas AUDIO L (Izq.) y
AUDIO R (Der.) (6), y VIDEO (2) en la parte
posterior de su televisor, luego conecte los
otros extremos a las tomas correspondientes
de la fuente de señal externa.
O
Para S-Video – Conecte los cables de audio
como se indica arriba y conecte un extremo
de un cable de S-Video en la toma de
S-Video (3) en la parte posterior de su
televisor y el otro extremo en la toma de
S-Video en la fuente de señal externa.
O
Para la video de componentes – Conecte
los cables de video Y, Pb, y Pr (5) en las
tomas COMPONENT (Componentes) y los
cables de Audio L (Izq.) y de Audio R (Der.)
(4) en las tomas de COMPONENT AUDIO
(Audio de componentes) en la parte posterior
de su televisor, y luego, conecte los otros
extremos de los cables en las tomas
correspondientes de la fuente de señal
externa.
O
Para HDMI – Conecte un extremo de un
cable HDMI en la toma deHDMI en la parte
posterior del televisor y el otro extremo en un
dispositivo HDMI.
2 Encienda su televisor.
3 Presione INPUT (Entrada) repetidamente
para seleccionar la fuente de señal externa
que desea ver.
4 Active la fuente de señal externa.
5 Inserte un disco o una cinta de video en la
fuente de señal externa y presione PLAY
(Reproducir).
Advertencia
Verifique de que apague y desconecte su
televisor antes de conectar equipos.
Nota
Para obtener mejor video, use la toma de S-Video
si su dispositivo tiene una conexión de S-Video.
Para obtener un video óptimo, use la toma HDMI
si su dispositivo tiene una conexión de HDMI.
Conmutador
de RF
Caja convertidora/decodificadora
de TV por cable
Divisor de señal para
dos equipos
Salida Entrada
A
B
TV
VGA AUDIO
SPDIF
2
3
1
4 5
6
