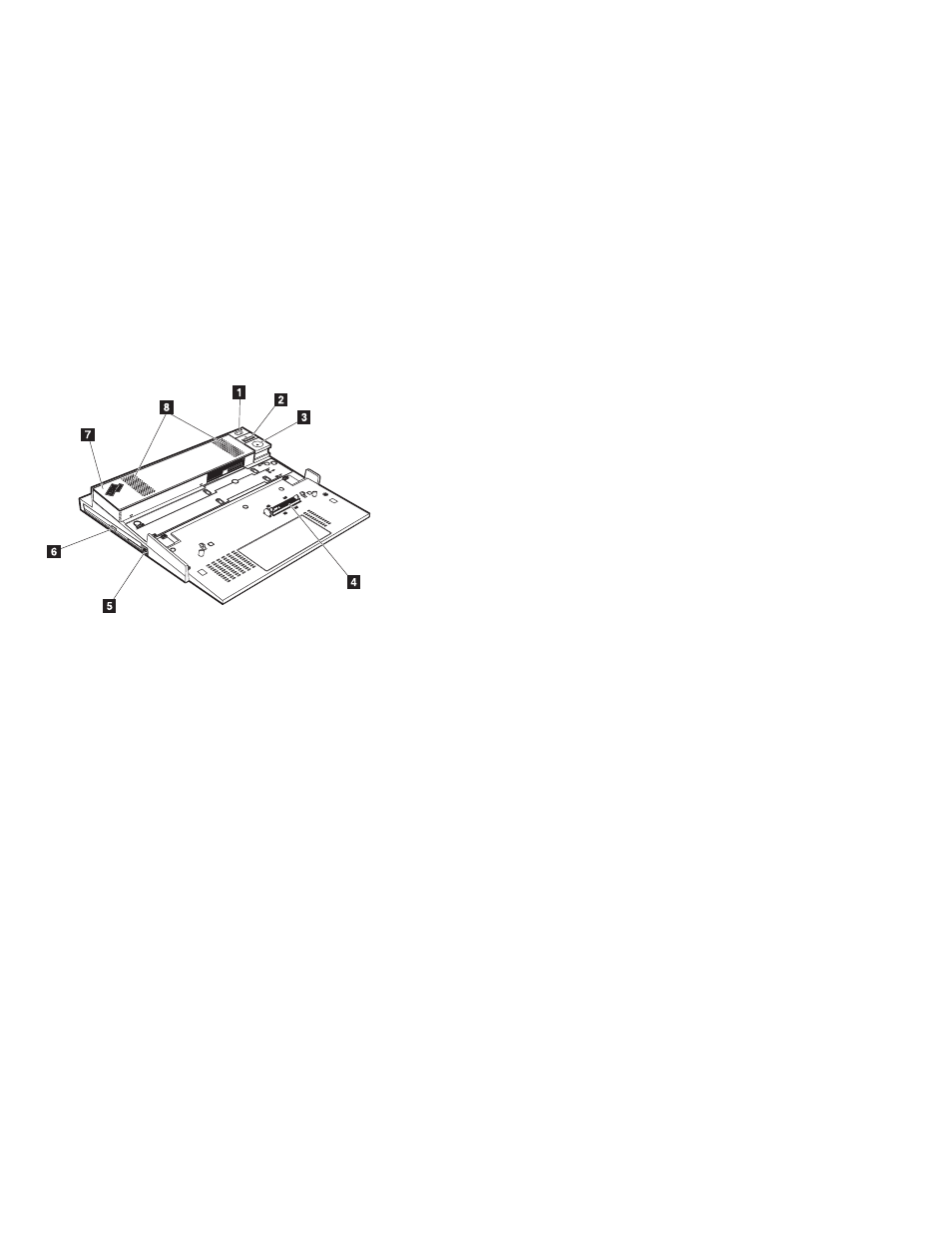

Vorderansicht
1 Mit Hilfe des Netzschalters wird der Computer ein- bzw. ausgeschaltet.
2 Durch Drücken der Entnahmetaste können Sie das Betriebssystem anwei-
sen, Ihren Computer von der X4 Dock abzudocken. Die Andockanzeige leuch-
tet grün, wenn der Computer an der X4 Dock angeschlossen ist. Die Anzeige
erlischt, wenn die Entnahmeanforderung gestellt wurde und der Computer
sicher aus der X4 Dock entfernt werden kann.
3 Wenn Sie die Entnahmetaste drücken, wird der Computer aus der X4
Dock freigegeben. Die Entnahmeanzeige leuchtet grün, wenn der Computer
sicher aus der X4 Dock entfernt werden kann. Die Anzeige erlischt, wenn der
Computer aus der X4 Dock entfernt wurde.
Anmerkung: Mit Hilfe des Sicherheitsschlosses können Sie die Entnahmetaste
der X4 Dock verriegeln.
4 Am Andockanschluss können Sie Ihren ThinkPad anschließen.
5 Die Entriegelung der Position gibt den Griff frei, so dass Sie die Ultrabay
Slim-Einheit ersetzen können.
6 In der Ultrabay Slim-Einheit können verschiedene Einheiten installiert
werden, wie z. B. ein DVD-Laufwerk, ein CD-RW/DVD-Kombinationslaufwerk
oder ein zweites Festplattenlaufwerk.
7 Stellen Sie sicher, dass sich die Schiebeleiste fest in der richtigen Position
befindet, wenn Sie Ihren ThinkPad an die X4 Dock anschließen. Die Position
der Schiebeleiste hängt vom Computermodell und vom Typ des installierten
Akkus ab. Nähere Informationen dazu finden Sie auf dem Etikett an der X4
Dock.
1-32 Benutzerhandbuch zu ThinkPad X4 Dock
