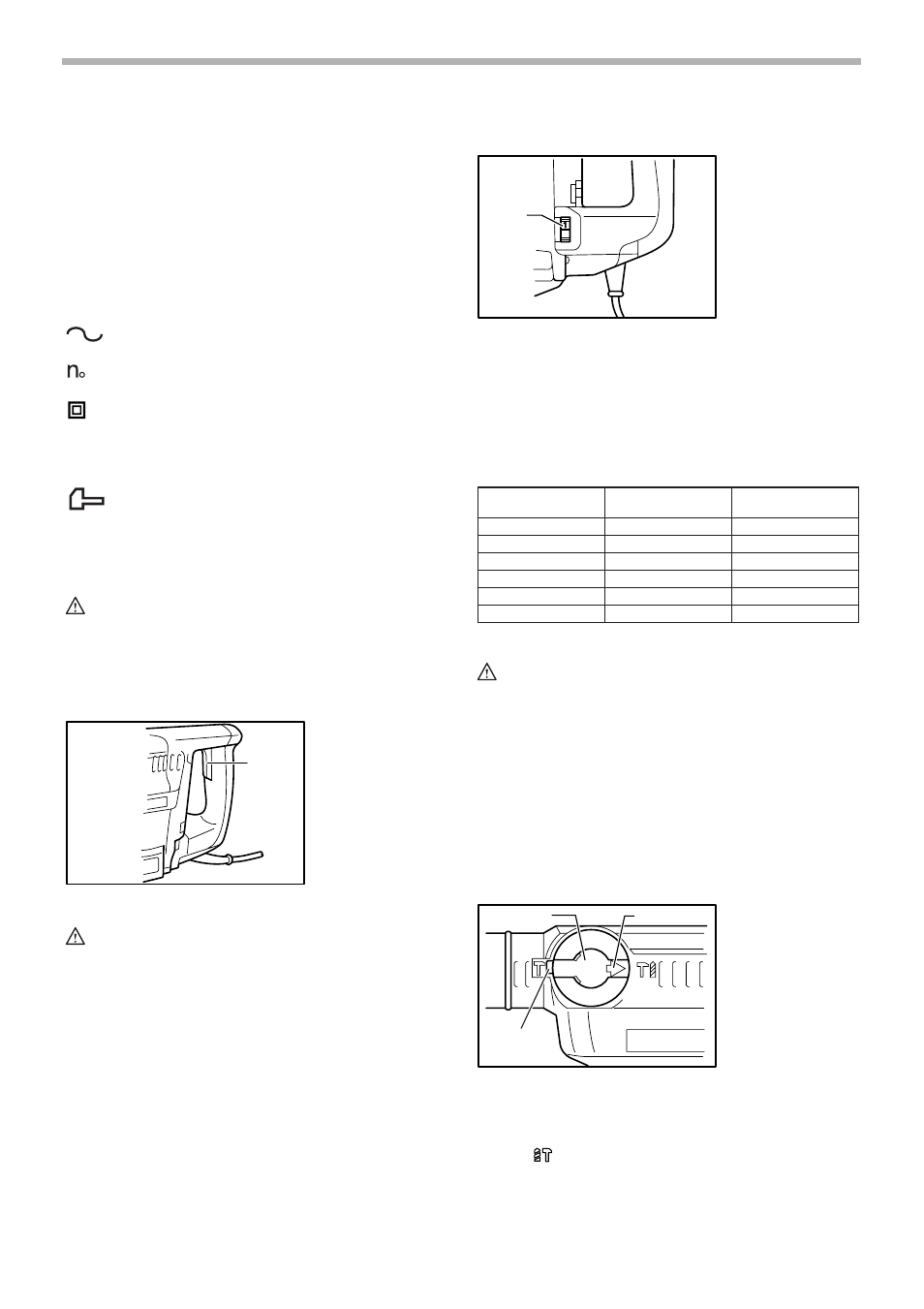

22

SÍMBOLOS

USD202-2

A continuación se muestran los símbolos utilizados para
la herramienta.

V............................voltios

A ...........................amperios

Hz..........................hercios

..................corriente alterna

.......................velocidad en vacío

.......................Construcción clase II

.../min....................revoluciones o alternaciones por

minuto

..................número de percusiones

DESCRIPCIÓN DEL
FUNCIONAMIENTO

PRECAUCIÓN:

Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.

Accionamiento del interruptor

PRECAUCIÓN:

Antes de enchufar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.

Para comenzar a utilizar la herramienta, simplemente
presione el gatillo interruptor. Suéltelo para detenerla.

Cambio de velocidad

Las revoluciones y golpes por minuto pueden ajustarse
sólo al cambiar el control de ajuste. El control está
marcado de 1 (velocidad mínima) hasta 6 (velocidad
máxima).
Consulte la siguiente tabla para las relaciones entre los
ajustes numéricos del control de ajuste y las
revoluciones/ golpes por minuto.

PRECAUCIÓN:

Si la herramienta es utilizada continuamente a
velocidades bajas durante largo tiempo, el motor se
sobrecargará resultando en un mal funcionamiento
de la herramienta.

El control de ajuste de velocidad sólo se puede
subir hasta 6 y bajar hasta 1. No lo fuerce más allá
de estas marcas o de lo contrario la función de
ajuste de velocidad podría arruinarse.

Selección del modo de accionamiento

Rotación de martillo

Para perforar en cemento, albañilería, etc., empuje hacia
dentro el botón de bloqueo y gire la palanca de cambio
de manera que el puntero esté orientado hacia el
símbolo

. Utilice una broca con punta de carburo de

tungsteno.

1. Gatillo

interruptor

1

003112

1. Control de

ajuste de
velocidad.

1. Palanca de

cambio

2. Puntero
3. Botón de

bloqueo

1

003119

6

240

2 150

5

230

2 050

4

200

1 800

3

170

1 500

2

130

1 200

1

120

1 100

Número en el control

de ajuste

Revoluciones por minuto

Golpes por minuto

006381

1

2

3

003130
