39 38
1 - RENSEIGNMENTS GENERAUX

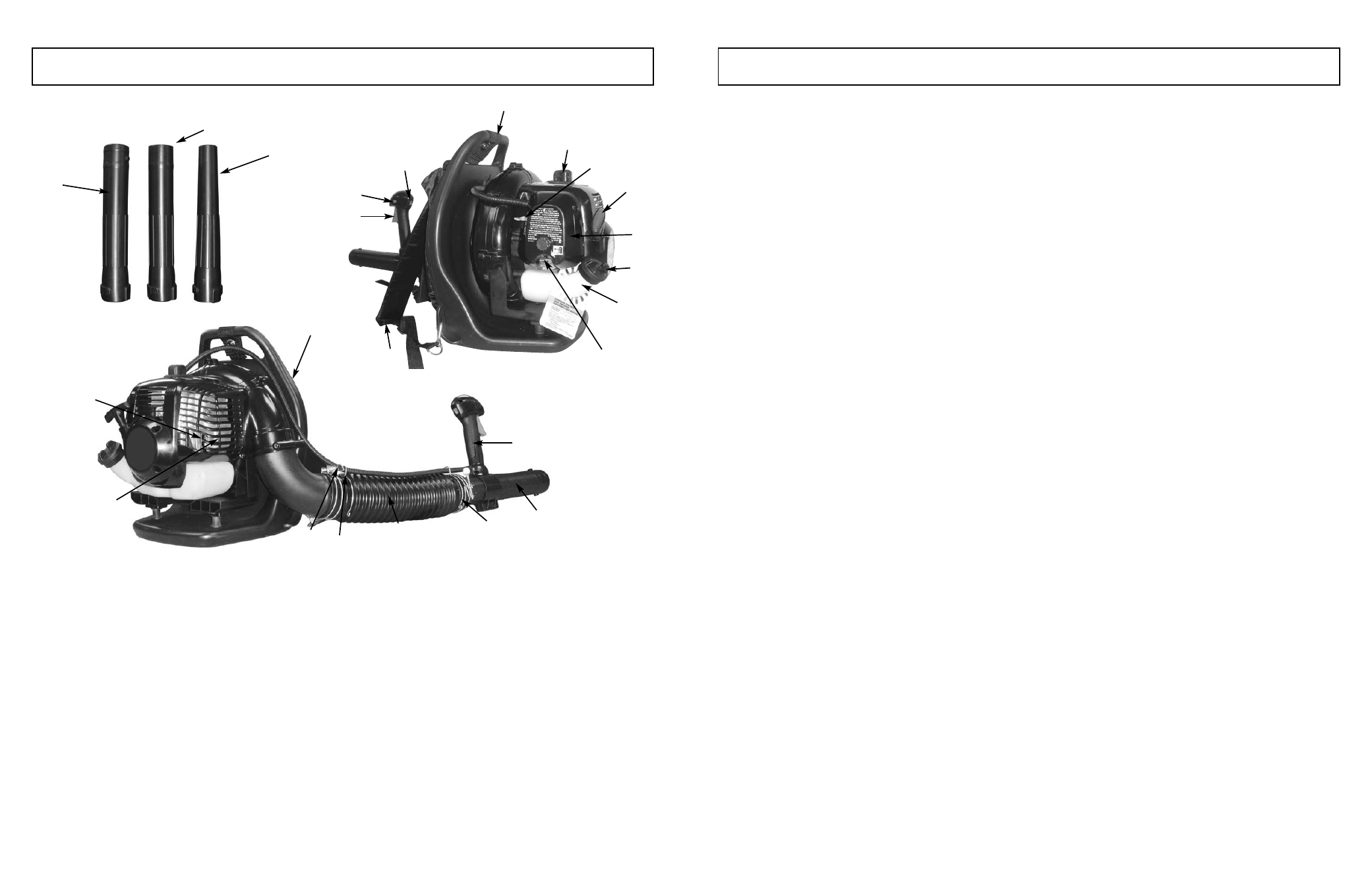

1-1. COMPONENTES DEL SOPLADOR
1. GATILLO DE ACELERADOR
2. BLOQUEO DE ACELERADOR
3. CONMUTADOR DE ARRANQUE/PARADA
4. ASA DE AYUDA SUPERIOR
5. CABLE DE BUJÍA / BUJÍA
6. PALANCA DE ESTRANGULADOR
7. ASA DE STARTER
8. CUBIERTA DEL FILTRO DE AIRE
9. TAPA DE COMBUSTIBLE
10. TANQUE DE COMBUSTIBLE
11. LÁMPARA DE ARRANQUE
12. HARNESS
13. MANIJA DE CONTROL
14. TUBO OPERATIVO
15. ABRAZADERA DE MANGUERA
16. TUBO FLEXIBLE
17. ENLACE DE ACELERADOR
18. CUBIERTA DE SILENCIADOR
19. PANTALLA DE ASPIRADOR DE CHISPAS
20. PANEL POSTERIOR VENTILADO
21. TUBO INTERMEDIO
22. NOZZLE DE 2-3/16” (56mm)
23. NOZZLE CONCENTRADOR DE 1-9/16” (40mm)
24. CLIPS DE ENLACE DE ACELERADOR
21
22
23
1
2
3
4
5
6
7
8
9
10
11 12
19
18
20
17
16
15
14
13
24
1 - RENSEIGNMENTS GENERAUX
1-2. ESPECIFICACIONES
MOTOR
Tipo de Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Refrigerado por aire, 2 Tiempos
Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(30 cc) (1.83 cu in.)
Velocidad al ralentí RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,400 - 4,400 rpm
Velocidad en funcionamiento RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9,000 rpm
Tipo de arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electrónico
Conmutador de arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Conmutador Rocker
Espacio de bujía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.025 in. (0.635 mm)
Lubricado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mezcla Combustible/Aceite
Relación Combustible/Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40:1
Carburador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Con arranque
Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Deflector con guarda
Capacidad de tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18.5oz (550ml)
SOPLADOR
Control de aceleración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Gatillo para dedo
Velocidad de soplado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hasta 180 mph
Salida de aire de Soplado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .hasta 485 cfm
Peso Aproximado de la Unidad (Sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14.3 lbs
