Aditamentos N.° de pieza Descripción
35016 Aditamento de expansión
35017 Aditamento de contracción térmica
35026 Protector de la boquilla
35216 Soporte
35351 Estuche de almacenamiento

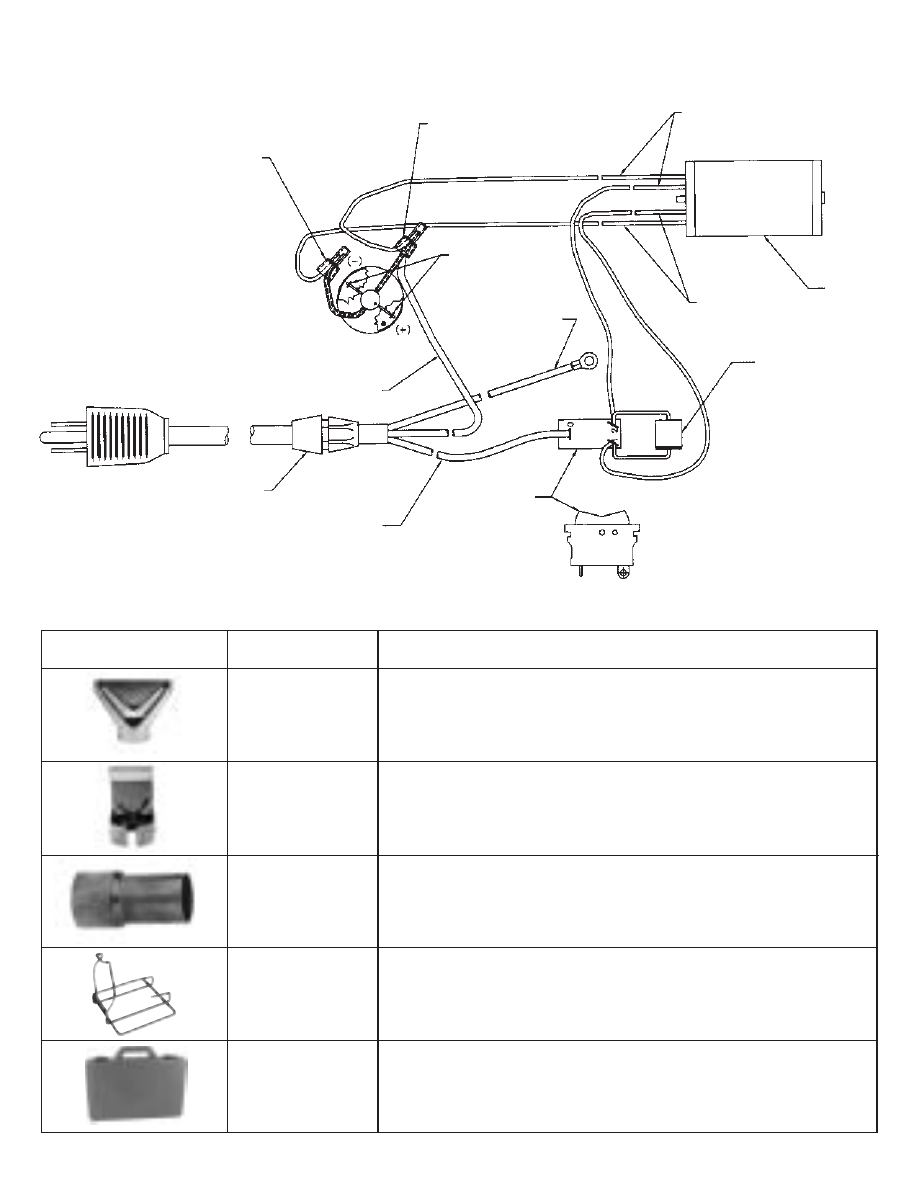

Diagrama de conexiones
CONECTOR CERRADO
CABLE BLANCOS
ELEMENTO
DE CALOR
CABLES AZULES
DIODO
SOLDADURA
CABLE VERDE
CABLE BLANCO
CORDÓN DE ALIMENTACIÓN
CABLE NEGRO
INTERRUPTOR
CONECTOR CERRADO
