OM-4429 Page 80
55 097 922 KNOB, pointer .875 dia x .250 ID w/set screws plstc 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
56 189 161 HANDLE, switch range 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
57 010 647 PIN, spring CS .156 x 1.250 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
58 097 924 KNOB, pointer 1.625 dia x .250 ID w/set scrws plstc 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
024 103 BLANK, snap-in nyl .750 mtg hole blk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
120 304 BLANK, snap−in nyl .250 mtg hole black 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦ Optional
+ When ordering a component originally displaying a precautionary label, the label should also be ordered.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
804 291-A
.
Hardware is common and
not available unless listed.
24
23
19
14
13
12
16
15
11
18
17
20
35
30
22
28
10
3
4
37
36
27
26
7
2
1
34
33
32 31
29
25
9
8
6
5
21

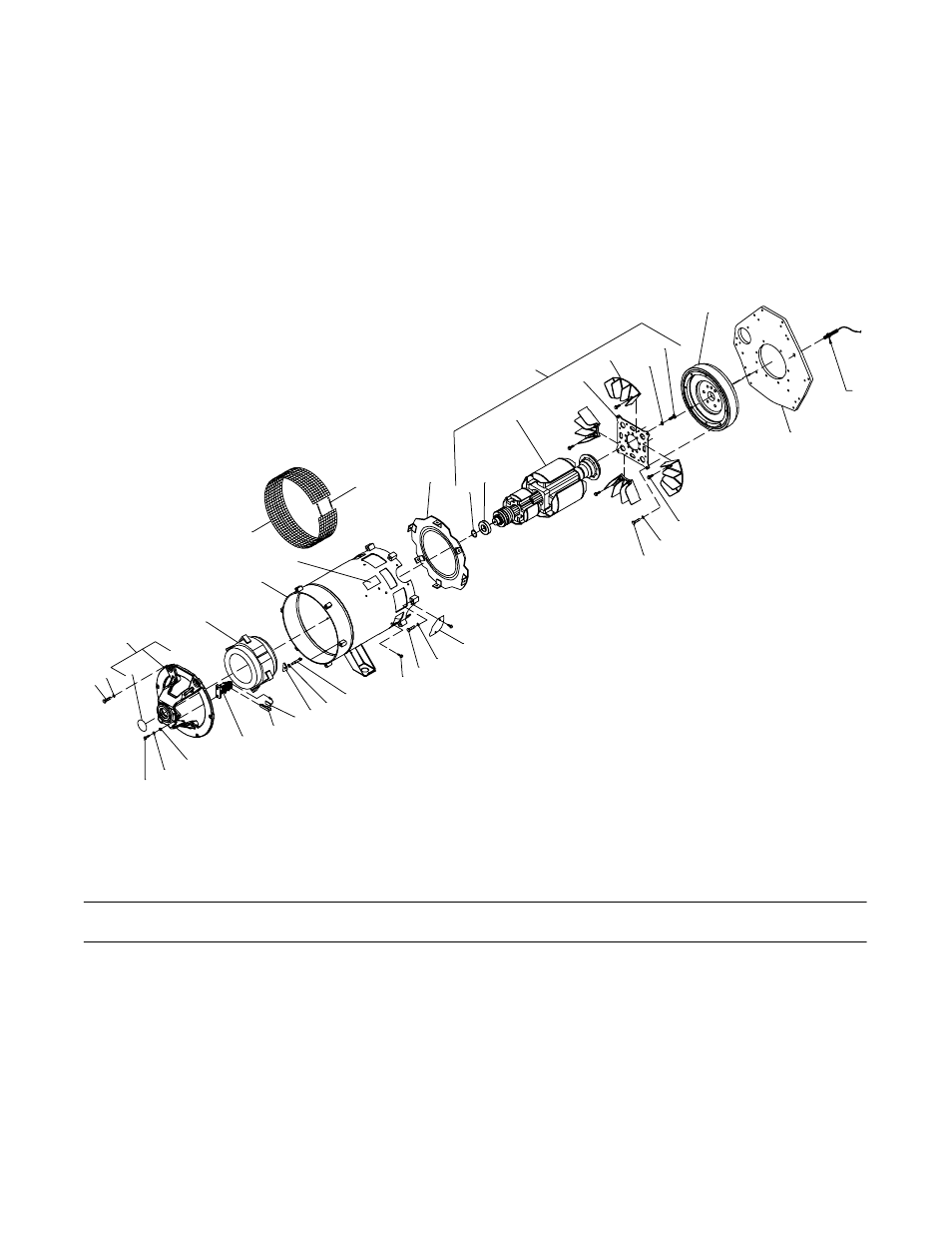

Figure 13-6. Generator
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 13-6. Generator (Figure 13-1 Item 88)
Quantity
1 132 053 SCREW, .375−16x1.50 hex hd−pln gr5 pld 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 183 387 WASHER, conical spring .406 ID x .875 OD pltd 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 195 911 ENDBELL, gen (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 143 220 O-RING, 2.859 ID x .139CS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 201 099 STATOR, exciter/gen pwr 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 +208 287 STATOR, weld assembly complete 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 + ♦ 209 220 STATOR, weld assembly complete (full kVA option) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 225 120 LABEL, warning moving parts can cause injury 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 190 197 GUARD, generator wire mesh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 172 674 SPRING, ext .240 OD x .041 wire x 3.500pld 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 039 207 BAFFLE, air 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 ROTOR 212 997 ROTOR, Generator Segmented Assy (Includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
