OM-4429 Page 78
.
Hardware is common and
not available unless listed.
803 650
11
31
14
30
27
54
42
53
52
51
50
46
47
49
48
44
39 40
41
38
37
36
35
43
34
29
28
33
2
56
55
57
58
1
7
6
8
10
9
3
5
4
19
24
20
25
26
22
23
21
17
16
15
18
13
12
32
45

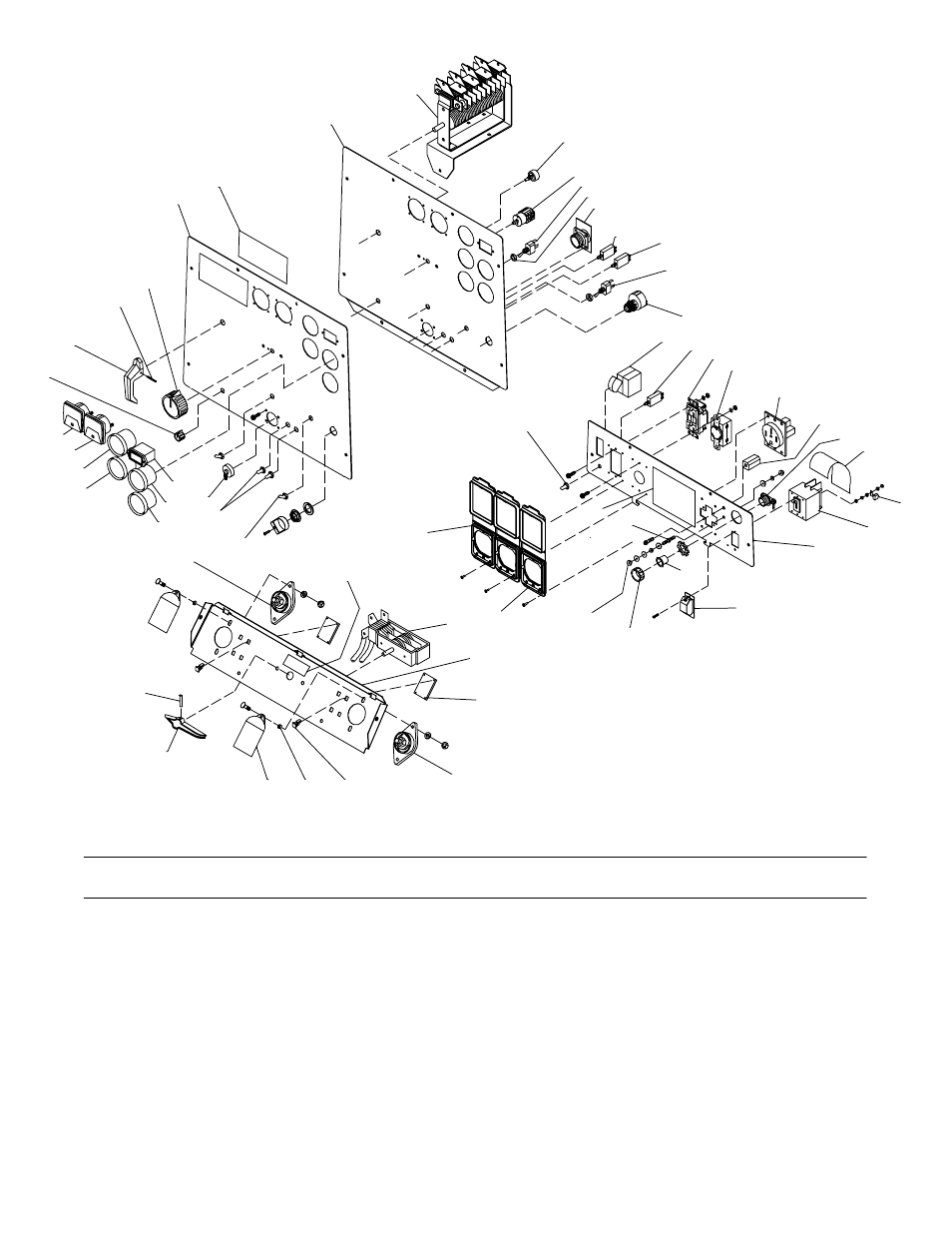

Figure 13-5. Panel, Front w/Components − CC/CV Models
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 13-5. Panel, Front w/Components − CC/CV Models (Figure 13-1 Item 121)
Quantity
1 215 158 PLATE SCREENED, ident control; when ordering this item, . . . . . . . . . . . . . . . . . .
the nameplate should also be ordered) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 NAMEPLATE, screened (order by model and serial number) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 215 014 PANEL, engine/weld control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 ♦ 220544 PANEL, engine/weld control ss 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 S3 208278 SWITCH, range/changeover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 R1 193 118 POT, cp flat 1t 2w 1k ohm linear 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 S6 193 234 SWITCH, rotary 6 position gold contacts 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
197 527 GUARD, circuit breaker (For S6 − Not Included w/Harness) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 S5 011 609 SWITCH, tgl SPDT 15A 125VAC on-none-on spd term chr 1 . . . . . . . . . . . . . . . . . . . . . . . . . .
8 202 209 SPACER, nylon 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 PC6 192 995 CIRCUIT CARD ASSY, connector/receptacle 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 CB5 139 266 SUPPLEMENTARY PROTECTOR, man reset 1p 15a 250vac frict 1 . . . . . . . . . . . . . . . . .
11 CB6 083 432 SUPPLEMENTARY PROTECTOR, Man Reset 1p 10a 250vac Frict 1 . . . . . . . . . . . . . . . .
