Pre-installation information – Monessen Hearth Direct Vent Gas Fireplace KHLDV SERIES User Manual
Page 8

8
73D0024
E
H
J
A
D
L
K
C
F
M
B
I
G
N
PRE-INSTALLATION INFORMATION

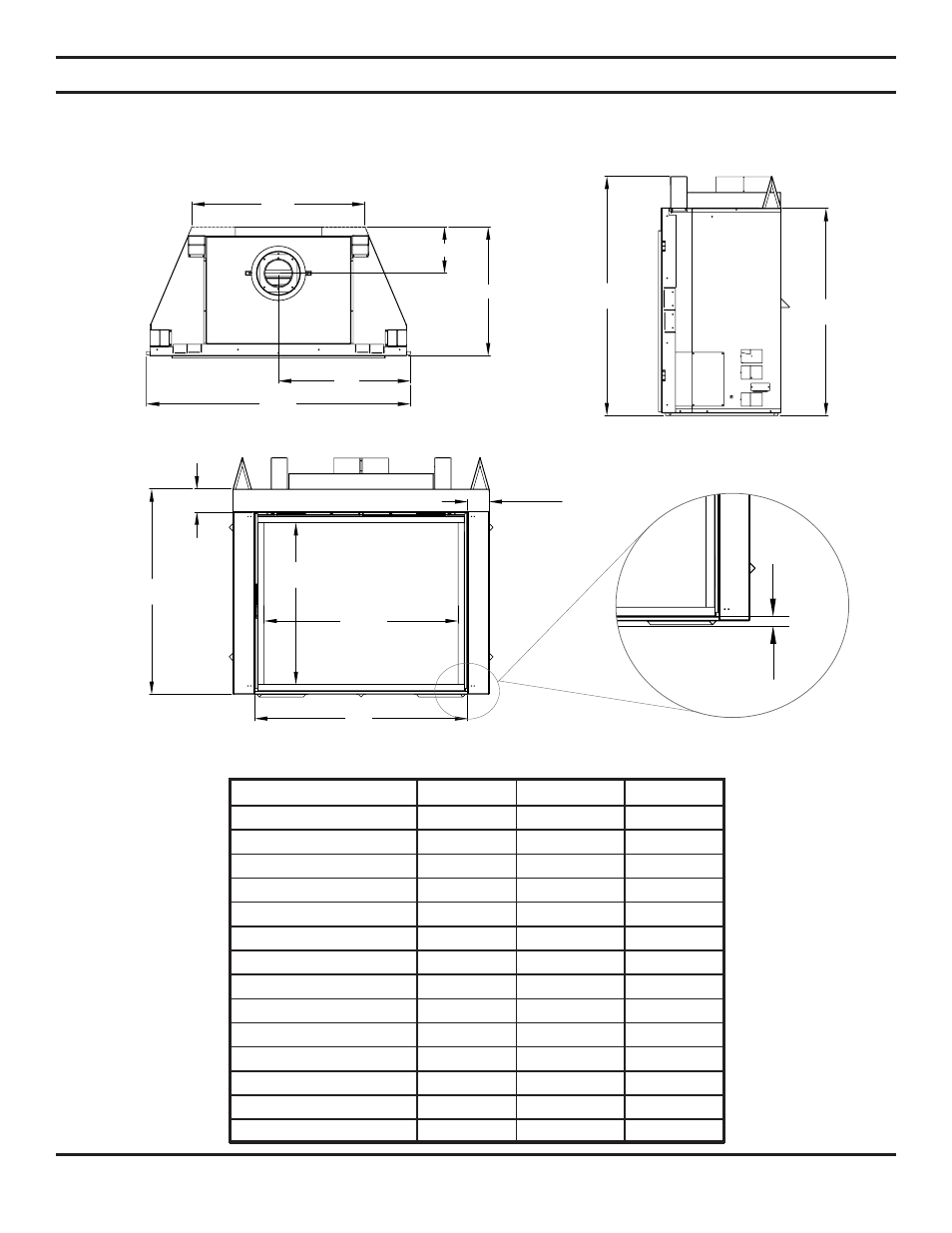

Figure 3 - Fireplace Dimensions
FIREPLACE DIMENSIONS
DESCRIPTION
Key
Letter KHLDV400 KHLDV500
Overall Front Width
A
44 15/16"
48 15/16"
Inside Width
B
35 1/2"
39 1/2"
Glass Width
C
32"
36"
CTR Pipe
D
22 1/2"
24 1/2"
Rear Width
E
28 1/8"
32 1/8"
Glass Height
F
30"
30"
Chassis Height
G
38 7/16"
38 7/16"
Depth
H
23 7/8"
23 7/8"
Height to Standoffs
I
44 3/8"
44 3/8"
CTR Height
J
8 9/16"
8 9/16"
Top Face
K
4 1/4"
4 1/4"
Side
Face
L
4"
4"
Bottom Face
M
38 1/16"
38 1/16"
Finish Hearth Rise
N
1"
1"
