20
SÍMBOLOS
USD201-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V............................voltios
A ...........................amperios
Hz..........................hercios
..................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min....................revoluciones o alternaciones por
minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.

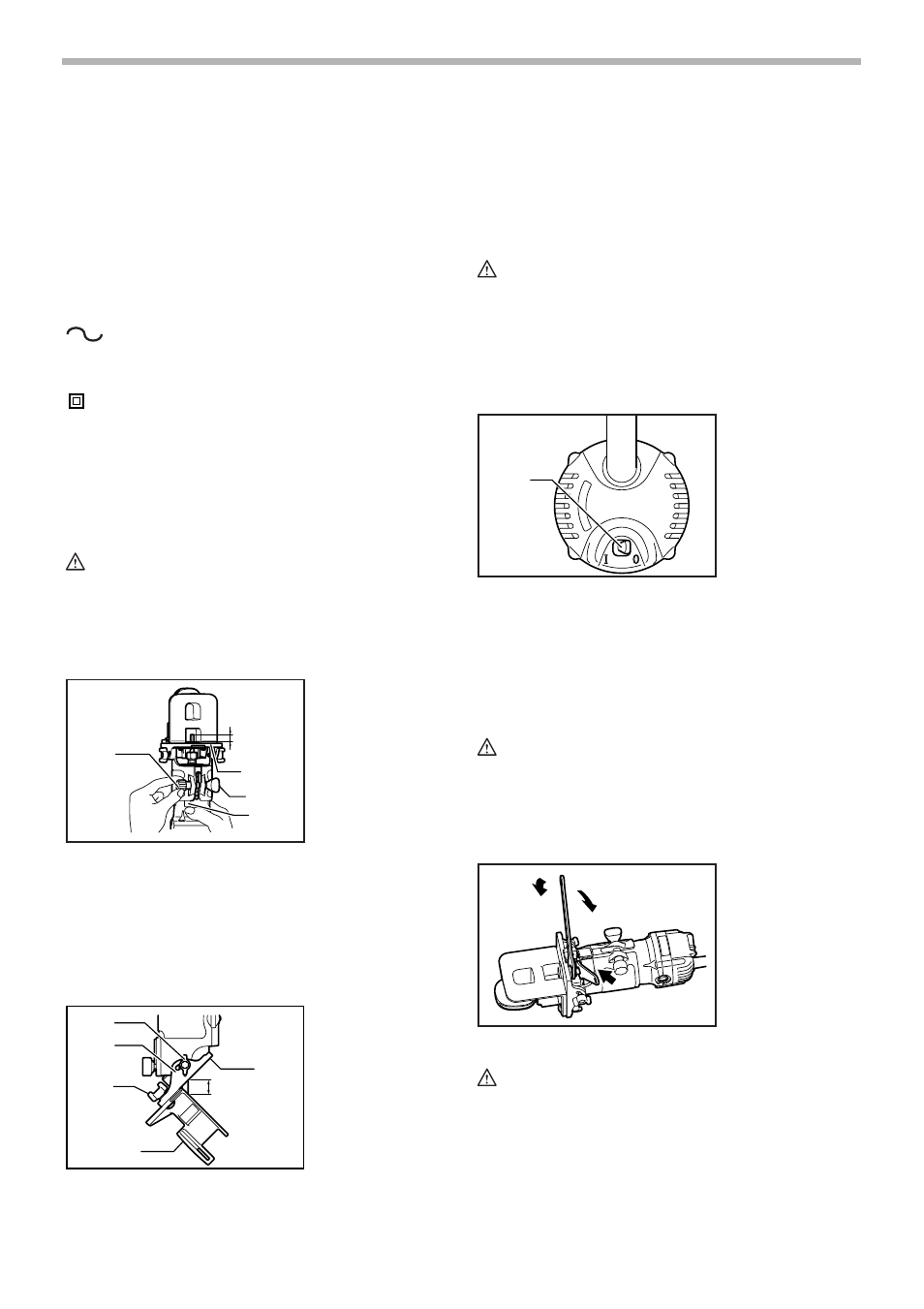

Ajuste de la protuberancia de fresa
Para ajustar la protuberancia de fresa, afloje la tuerca y
mueva la base de la herramienta hacia arriba o hacia
abajo de la forma deseada girando el tornillo de ajuste.
Después de hacer el ajuste, apriete la tuerca firmemente
para sujetar la base de la herramienta.
Ajuste del ángulo de la base de la herramienta
Afloje los pernos de orejetas y ajuste el ángulo de la
base de la herramienta (5° por graduación) para obtener
el ángulo de corte deseado.
Ajuste del grado de biselado
Para ajustar el grado de biselado, afloje las tuercas de
orejetas y ajuste la zapata de recorte.
PRECAUCIÓN:
• Con la herramienta desenchufada y el interruptor
puesto en la posición “OFF”, gire la tuerca de
apriete de la herramienta varias veces para
asegurarse de que la fresa gira libremente y que no
toca la base ni la zapata de recorte en ningún sitio.
Accionamiento del interruptor
Para poner en marcha la herramienta, mueva la palanca
del interruptor a la posición I (ON). Para parar la
herramienta, mueva la palanca del interruptor a la
posición O (OFF).
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación o desmontaje de fresa de recorte
PRECAUCIÓN:
• No apriete la tuerca de apriete sin insertar una
fresa porque se romperá la tuerca de apriete.
• Utilice únicamente las llaves provistas con la
herramienta.
Inserte la fresa a fondo en la tuerca de apriete y gire la
tuerca de apriete firmemente con las dos llaves. Para
1. Profundidad de
corte
2. Base
3. Tuerca que
afianza
4. Escala
5. Tornillo de
ajuste
1. Perno de orejas
2. Graduaciones
3. Tuerca de
orejetas
4. Zapata de
recorte
5. Grado de
biselado
6. Base
n
˚
1
2
3
4
5
006631
1
2
3
4
5
6
006632
1. Interruptor de
encendido/
apagado
1. Aflojar
2. Apretar
3. Sujetar
1
006614
1
2
3
006629
