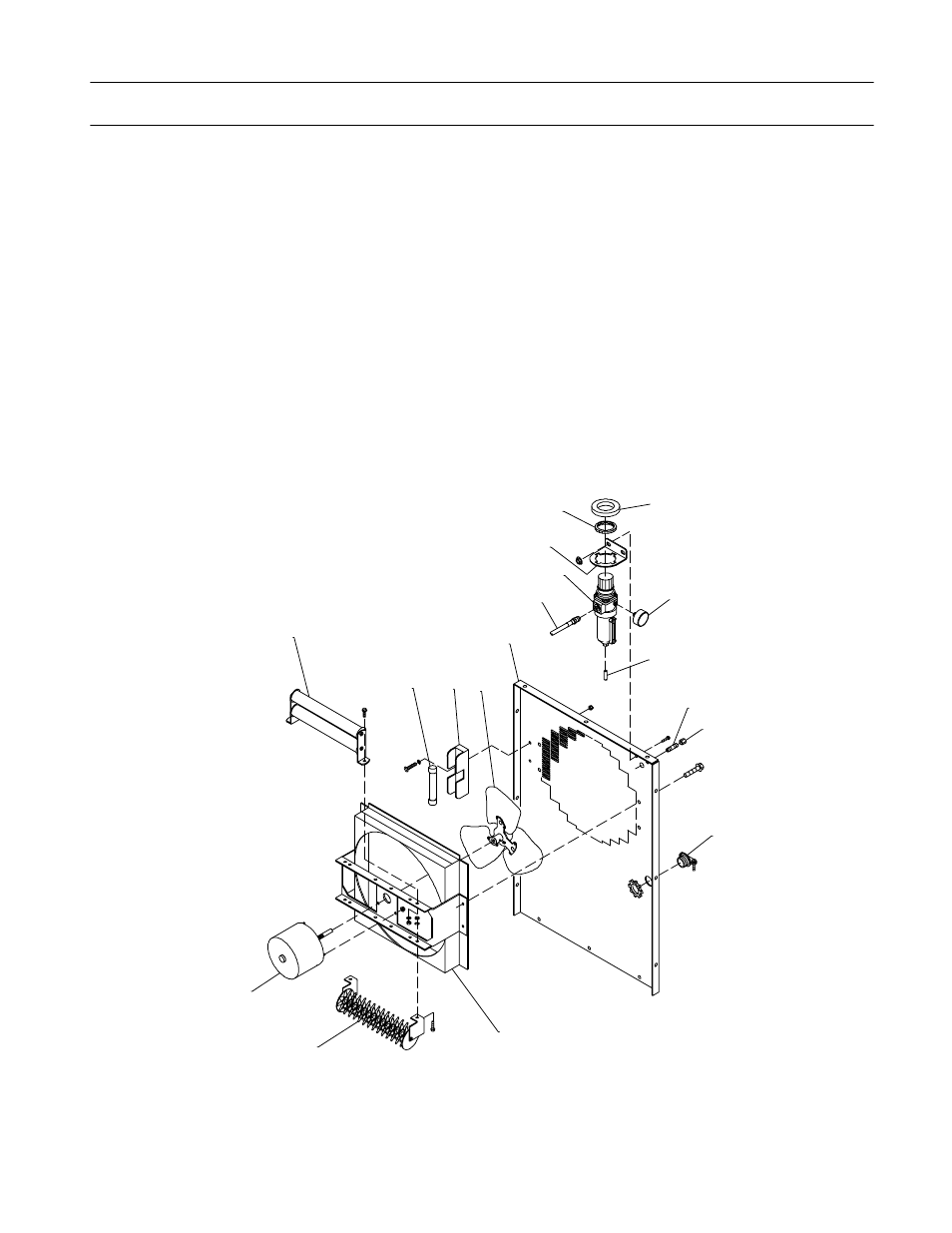

Figure 8-3. Panel, Rear w/Components (Fig 8-1 Item 19)
Item
No.
1 R2,3 126 736 RESISTOR, WW fxd 375W 20-161 ohm dual 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 F1 *604 259 FUSE, crtg 3A 600V one time 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 070 404 HOLDER, fuse crtg 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 032 611 BLADE, fan 14 in 3wg 23deg .375 bore CCW 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 192 402 PANEL, rear 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 168 944 HOSE, air 36 in 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 192 399 REGULATOR/FILTER, 250PSIG in 0-150PSIG out 1/4NPT 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 168 945 BRACKET, mtg air filter/regulator 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 168 252 NUT, knrl .187-12 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 169 260 GASKET, neoprene 3.000 OD x 1.250 ID x .500 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 117 125 GAUGE, air 0-160psi 1/4NPT 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 188 962 HOSE, vinyl braided .125 ID x .312 OD 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 015 733 FITTING, pipe brs nipple L 1/4NPT x 2.000 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 602 963 FITTING, pipe brs coupling 1/4NPT 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 044 426 CONNECTOR, clamp cable .690/1.070 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 131 361 CHAMBER, plenum 14 in 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 R4 181 631 RESISTOR, w/mtg hardware 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 FM 116 190 MOTOR, 1/12hp 230V 1550RPM 50/60Hz 1.5A 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
047 838 BLANK, snap-in nyl 1.000mtg hole 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ST-800 936-A
.
Hardware is common and
not available unless listed.
1
2 3 4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Figure 8-3. Panel, Rear w/Components
*Recommended Spare Parts.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
