OM-4428 Page 89
803 660-C
2
1
11
19
6
3
7
14
22
13
16
12
5
15
9
20
18
17
8
4
21
23
24
10
25
26

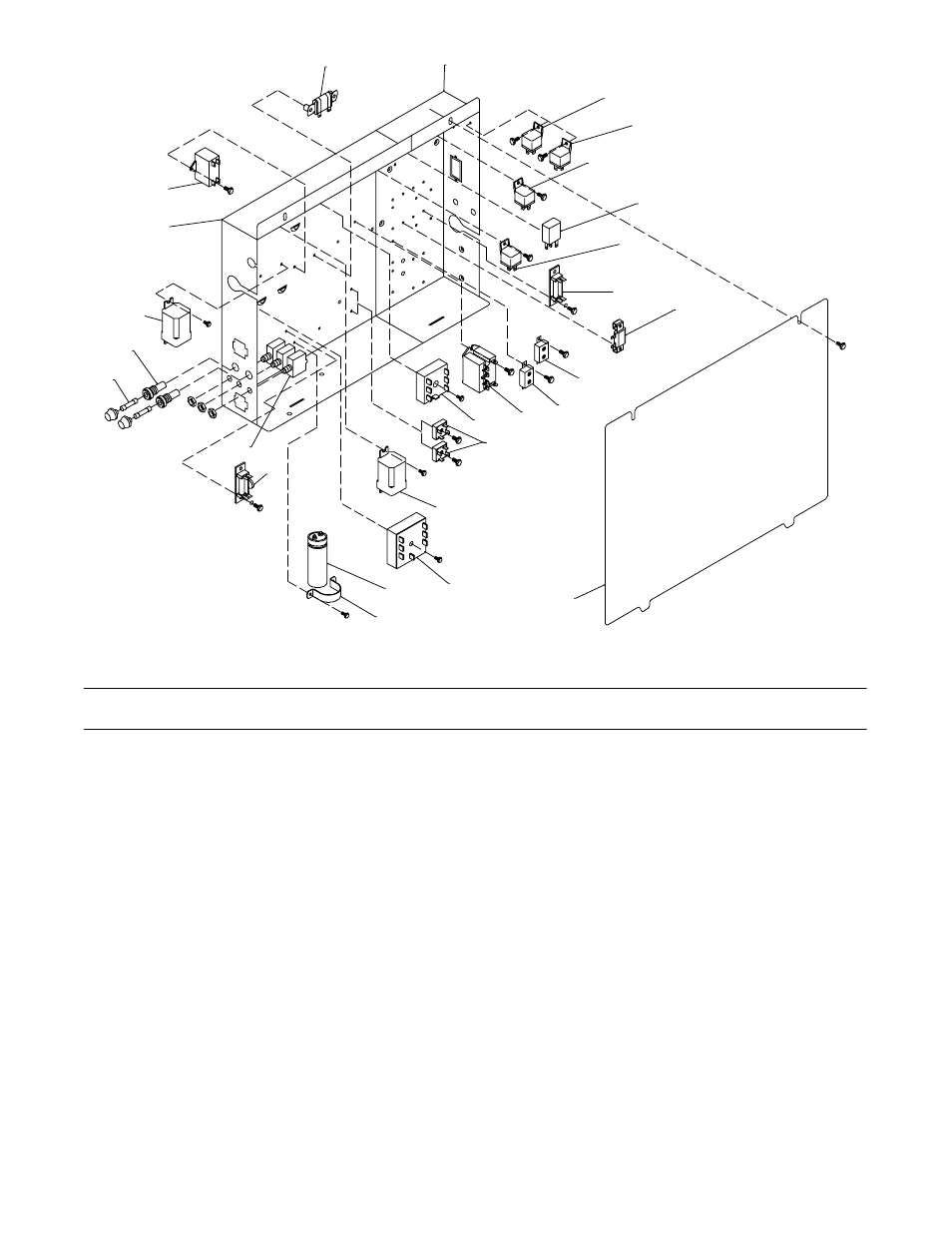

Figure 15-2. Control Box Assembly − CC Models
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 15-2. Control Box Assembly − CC Models (Figure 15-1 Item 98)
Quantity
1 F1, F2 *085 874 FUSE, mintr cer slo-blo 10A 250V 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 046 432 HOLDER, fuse mintr .250 x 1.250 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 201 077 CONTROL BOX, lh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 201 078 CONTROL BOX, rh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 201 079 COVER, control box 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 C12 191 944 CAPACITOR, polyp met film 10. uf 250 vac 10% 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
215 054 HARNESS, control box, weld control (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 CR7 188 636 RELAY, OCV control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 D8/C8 189 701 DIODE/CAPACITOR BOARD 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 SR1, SR2 035 704 RECTIFIER, integ 40A 800V 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 CR5 223 710 RELAY, Encl 12vdc Dpst−no 25a 6pin Flange 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S5 011 609 SWITCH, tgl spdt 15a 125vac on−none−on spd term chr . . . . . . . . . . . . . . . . . . . .
(located on front panel, see Figure 15-4) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S6 011 622 SWITCH, tgl 3pdt 15a 125vac on−none−on spd term . . . . . . . . . . . . . . . . . . . .
(located on front panel, see Figure 15-4) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RC4 047 483 CONNECTOR, rect univ 084 15P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . .
RC3 158 466 CONNECTOR, rect univ 084 12P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . .
RC1 135 133 CONNECTOR, rect univ 084 9P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . . .
148 850 SOCKET, relay 5 pin 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
177 859 CONN, body 5 terminal (to engine control switch S1) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
150 316 CONN, rect univ 039 6p/s 3row plug cable lkg 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
092 670 CONN, rect univ 084 3p/s 1row plug cable lkg 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 CB11, 12, 13 139 266 SUPPLEMENTARY PROTECTOR, man reset 1p 15a 250vac 3 . . . . . . . . . . . . . .
