74
8
9
10
1
2
3
4
7 6 5
A
MANTENIMIENTO
ATENCIÓN :
¡Durante todos los trabajos que se realicen con la cortadora
es absolutamente necesario apagar el motor, retirar la
muela de tronzar, extraer el capuchón de bujía y llevar
guantes de protección!
ATENCION :
¡La cortadora solamente podrá ponerse en marcha después
de completado su montaje y su inspección!
STOP
B
ADVERTENCIA :
Muchas piezas, aún cuando no están contempladas en
estas instrucciones de empleo, pueden ser importantes
dispositivos de seguridad, y como toda pieza están
expuestas a un determinado desgaste. Por esta razón, y
para su propia seguridad, debe realizarse un exanen y
mantenimiento periódico por parte de un taller
especializado MAKITA.
ATENCIÓN: Si se produjera una rotura de la muela de
tronzar durante el proceso de corte, el
equipo tendrá que someterse a la revisión
técnica de un taller MAKITA antes de
ponerlo en marcha nuevamente.
SERVICIO
Desenroscar los tornillos (8) y quitar la cobertura de la caja del
cigüeñal (9).
Retirar la correa trapezoidal vieja (10) y/o los restos de correa.
Limpiar el interior de la caja de engranajes con un pincel.
Incorporar una nueva correa.
ADVERTENCIA:
El montaje de la caja del cigüeñal (9), del travesaño lateral
(C/6) y de la cubierta (4) se debe realizar en orden inverso.
Tensar la correa trapezoidal: ver capítulo «tensar correa
trapezoidal/comprobar tensión».
C
D

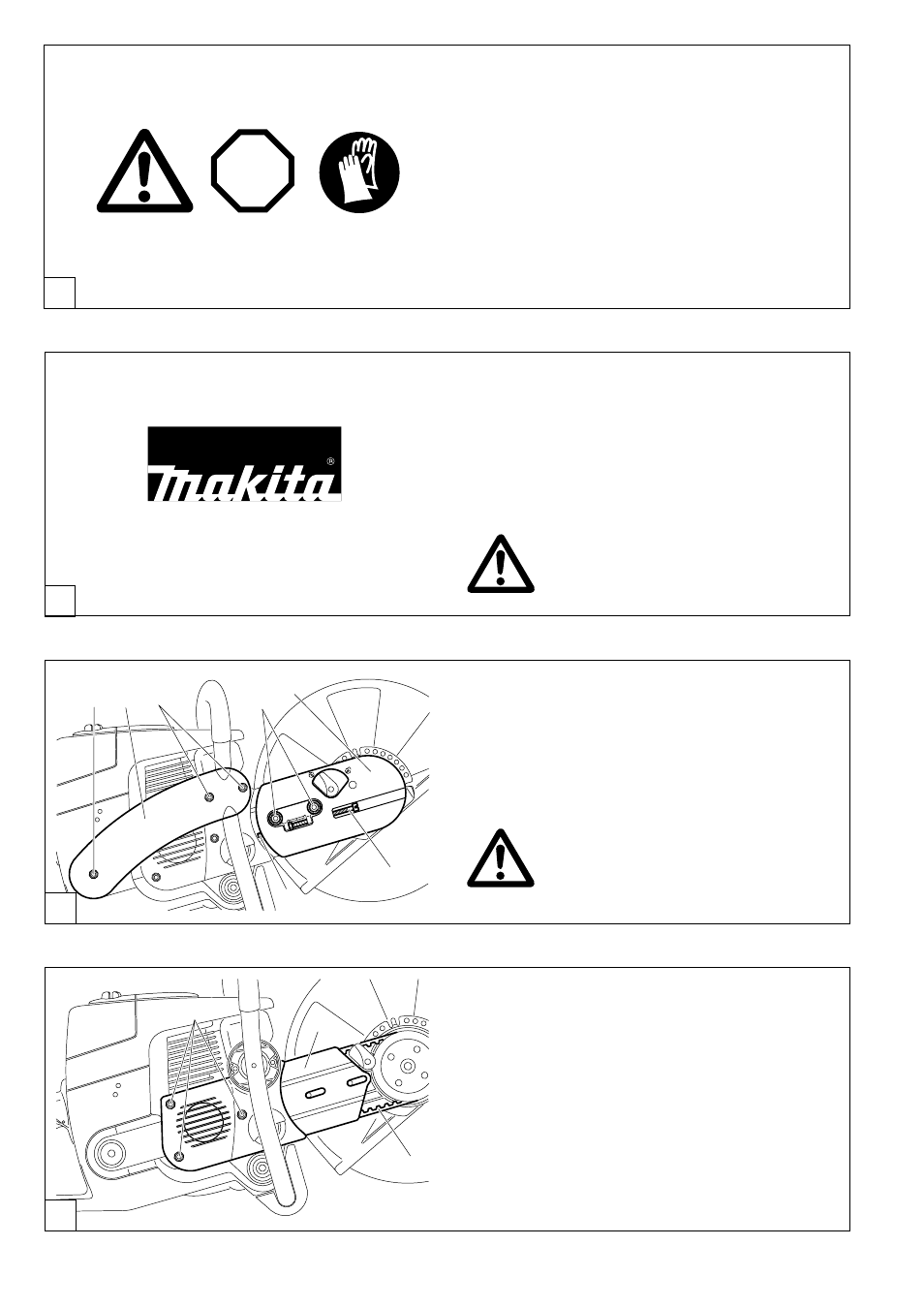

Recambio de la correa trapezoidal
Soltar las tuercas (3).
Soltar el tornillo tensor (1) (en sentido contrario a las agujas del
reloj) hasta que el final del tornillo (2) se vea en la ranura.
Desenroscar las tuercas (3) y quitar la cubierta (4).
Desenroscar los tornillos (5) y (7) y retirar el travesaño lateral (6).
ADVERTENCIA: El tornillo (5) es más lar-
go que los tornillos (7).
Observar su posición inicial al realizar el
nuevo montaje.
