67

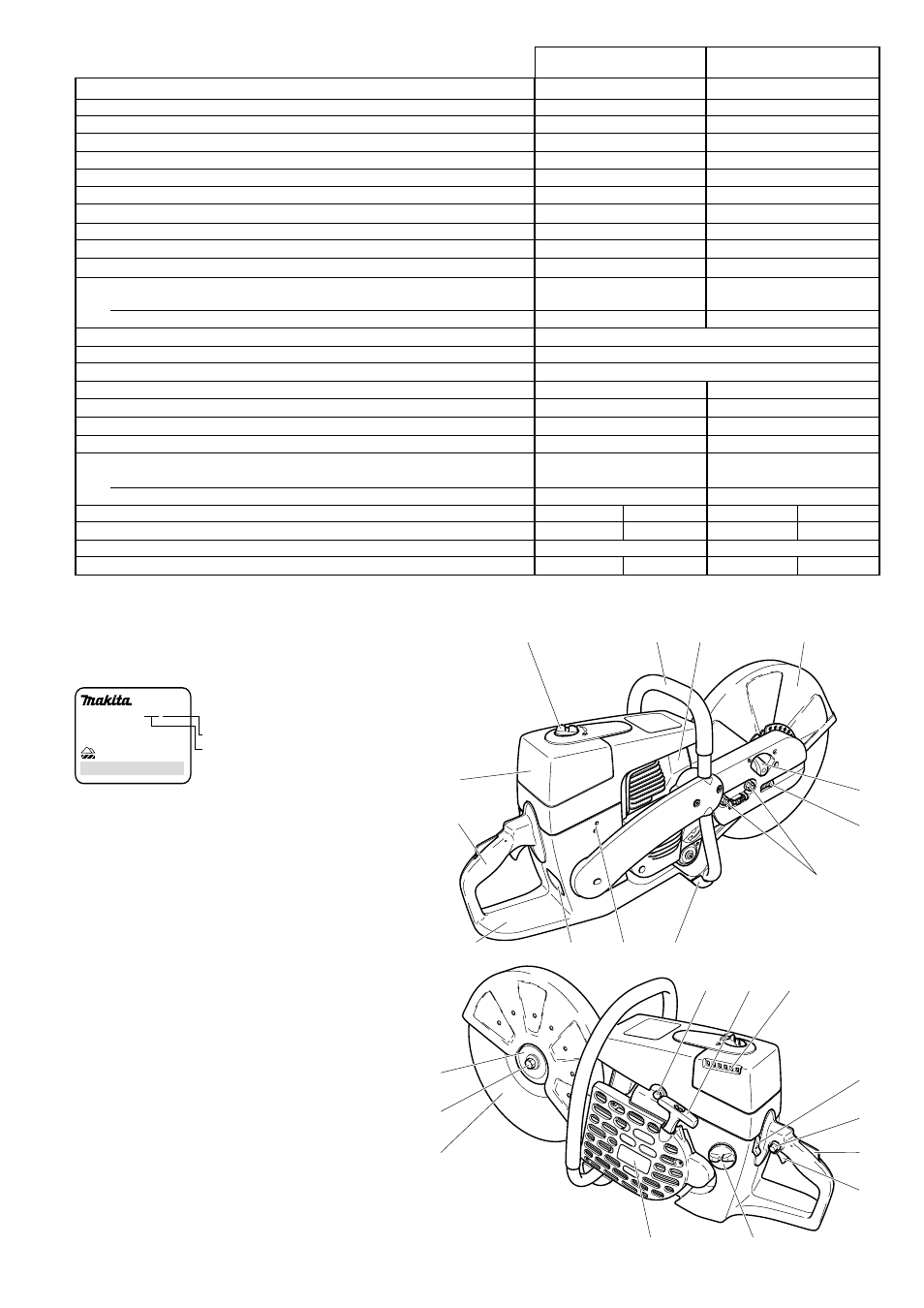

Denominación de los componentes
1 Asidero
2 Tapa de filtro para filtro de aire y
capuchón de bujía
3 Bloqueo de la tapa
4 Protección contra quemaduras
5 Silenciador con rejilla parachispas
6 Cubierta de protección
7 Bloqueo de la cubierta de protección
8 Tornillo de ajuste de la correa trapezoidal
9 Tuercas de sujeción
10 Pie
11 Aperturas para ajuste del carburador
12 Placa de características
13 Depósito de combustible con
protector de mano
14 Válvula de arranque
15 Tirador de arranque
16 Aperturas de aspiración de aire
17 Conmutador combinado
«Start/Stop» I/O, choke»
18 Botón de retención para gas medio
19 Pulsador de bloqueo (de seguridad)
20 Acelerador
21 Tapón del depósito de combustible
22 Cárter del ventilador con dispositivo de arranque
23 Muela de tronzar
24 Tornillo de sujeción de la muela de tronzar
25 Plato de arrastre
DPC 7301
0201 123456
22045 Hamburg, Germany
394.100.661 Typ 394
EMI OFB
973108
1
24
25
23
2
3 4 5 6
7
8
14 15 16
17
18
19
20
9
10
21 22
12 11 13
Cilindrada cu in (cm 3 ) 3,9 (64) 4,5 (73)
Diámetro del cilíndro in (mm) 1,85 (47) 1,97 (50)
Carrera in (mm) 1,46 (37) 1,46 (37)
Máxima potencia hp (kW) 4,3 (3,2) 5,6 (4,2)
Máximo par Nm 4,0 5,0
Número de revoluciones sin carga rpm 2.500 2.500
Número de revoluciones de embrague rpm 3.800 3.800
Velocidad de regulación rpm 9.350 9.350
Velocidad nominal de giro del husillo rpm 4.300 4.300
Nivel de presión sonora en el oído del operador 1) dB (A) 97 104
Nivel de presión sonora en la posición de la persona acompañante (50 ft) 1) dB (A) 84 86
Aceleración a
h,w
segun EN 1454
- empuñadura de puente (Rev. sin carga/velo. nominal giro del husillo) m/s 2 6 / 5 7 / 6
- asidero (Rev. sin carga/velo. nominal giro del husillo) m/s 2 8 / 6 8 / 7
Carburador (Carburador de membrana) Tipo TILLOTSON HS-273 A
Instalación de encendido (con limitación de revoluciones) Tipo elektrónica
Bujía Tipo NGK BPMR 7A / BOSCH WSR 6F / CHAMPION RCJ 6Y
Distancia entre electrodos in (mm) .020 (0,5) .020 (0,5)
Consumo de combustible, max. potencia según ISO 8893 kg/h 1,65 2,1
Consumo específico, max. potencia según ISO 8893 g/kWh 500 500
Capacidad del depósito de combustible fl oz (l) 37 (1,1) 37 (1,1)
Relación de mezcla (combustible/aceite)
- al emplear aceite de alto rendimiento HP 100 de MAKITA 100:1 100:1
- al emplear aceites de MAKITA 50:1 50:1
Muela de tronzar para 80 m/s 2) 3) (Autorisada por la DSA) dimensiones: in (mm) 12” / 20mm / 0,2” 14” / 20 mm / 0,2” 12” / 20mm / 0,2” 14” / 20 mm / 0,2”
Diámetro del husillo in (mm) 20 mm 20 mm 20 mm 20 mm
Correa trapezoidal no. 965 300 470 965 300 470
Peso de la cortadora (tanques vacíos, sin muela de tronzar) lb 21.38 21.82 21.60 22.04
1) Conforme a las exigencias del UL-test con plena carga (cortando hormigón).
2) Velocidad periférica a máximas revoluciones.
3) Diámetro exterior / orificio de alojamiento / grosor.
Datos técnicos
DPC 6400 DPC 6401 DPC 7300 DPC 7301
Placa de características (12)
¡Indicar al pedir piezas de repuesto!
Número de serie
Año de fabricatión
