Adaptador
de apoyo
E8

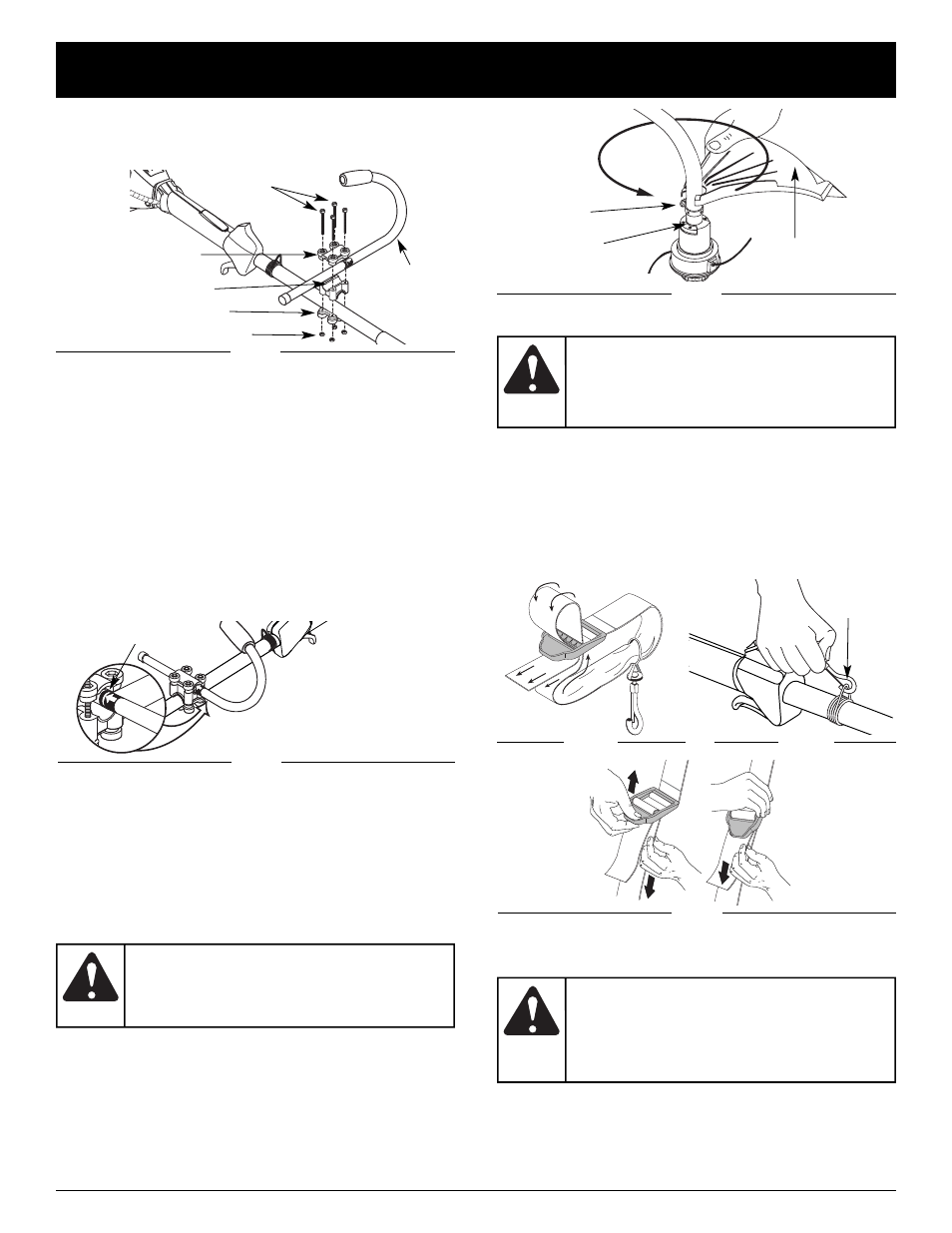

INSTRUCCIONES DE ENSAMBLAJE
(4) Tornillos
Abrazadera superior
Manija en J
Abrazadera media
Abrazadera inferior
Tuercas
INSTALACIÓN Y AJUSTE DE LA MANIJA EN J
1. Coloque la manija en J entre la abrazadera superior
y la abrazadera media (Fig. 1).
2. Mientras sostiene las tres piezas juntas, instale los
cuatro (4) tornillos a través de la abrazadera superior
en la abrazadera media.
NOTA: Los orificios de la abrazadera superior y media
se alinearán sólo cuando se ensamble en forma
correcta.
3. Coloque las abrazaderas y la manija en J por encima
del bastidor del eje y sobre la abrazadera inferior.
4. Sostenga cada tuerca hexagonal en el hueco de la
abrazadera inferior con un dedo. Comience a
colocar los tornillos con un destornillador Phillips
grande. No los apriete hasta ajustar la manija.
5. Deslice la manija en J hacia dentro o hacia fuera
hasta que la flecha o línea blanca de la calcomanía
toque el ensamble de abrazaderas (Fig. 2).
Fig. 2
6. Mientras sostiene la unidad en posición de
operación (Fig. 26), coloque la manija en J en la
posición que le brinde el mejor agarre.
7. Ajuste los tornillos de la abrazadera en forma pareja
hasta que la manija en J esté firme.
Calcomanía
YM26BC: INSTALACIÓN DEL ARNÉS
1. Pase la correa a través del centro de la hebilla.
2. Pase la correa sobre la barra transversal y hacia
abajo a través de la ranura de la hebilla (Fig. 4).
3. Coloque el arnés por encima de su cabeza y sobre su
hombro. Abroche en el adaptador de apoyo (Fig. 5).
4. Ajuste la longitud de acuerdo a la medida del
operador. Tire de la orejeta para alargarlo y tire de la
correa para acortarlo (Fig. 6).
YM26BC: REMOCIÓN E INSTALACIÓN
DEL PROTECTOR ACCESORIO DE CORTE
Saque el protector accesorio de corte cuando
use la unidad como cortador de malezas
Saque el protector accesorio de corte del montaje del
protector retirando los tres (3) tornillos con un
destornillador de vástago plano (Fig. 7). Guarde las
piezas para usarlas en el futuro.
Fig. 1 Use
siempre el
arnés para el hombro cuando use la
cuchilla de corte a fin de evitar graves
lesiones personales.
ADVERTENCIA:
El
protector
accesorio de corte NO debe estar instalado
cuando use la unidad con una cuchilla.
Saque el protector accesorio de corte antes
de sacar o instalar la cuchilla.
ADVERTENCIA:
Fig. 6
Fig. 3
Fig. 4 Fig. 5
YM26C0/S: INSTALACION DEL
PROTECTOR ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio
de corte no está instalado en su unidad.
1. Coloque el protector accesorio de corte sobre el
bastidor del eje por encima del ensamble de la
abrazadera (Fig. 3).
2. Empuje el protector accesorio de corte hacia abajo
hasta la parte superior del ensamble del accesorio de
corte y luego gire el protector accesorio de corte
hasta que los orificios de los tornillos se alinean y la
protección calza en la cavidad cóncava (Fig. 3).
3. Instale los cuatro (4) tornillos con un destornillador.
No opere
nunca la
recortadora sin el protector accesorio de
corte colocado en su lugar para evitar
graves lesiones personales.
ADVERTENCIA:
Protector accesorio
de corte
Cavidad
cóncava
Abrazadera
