E7

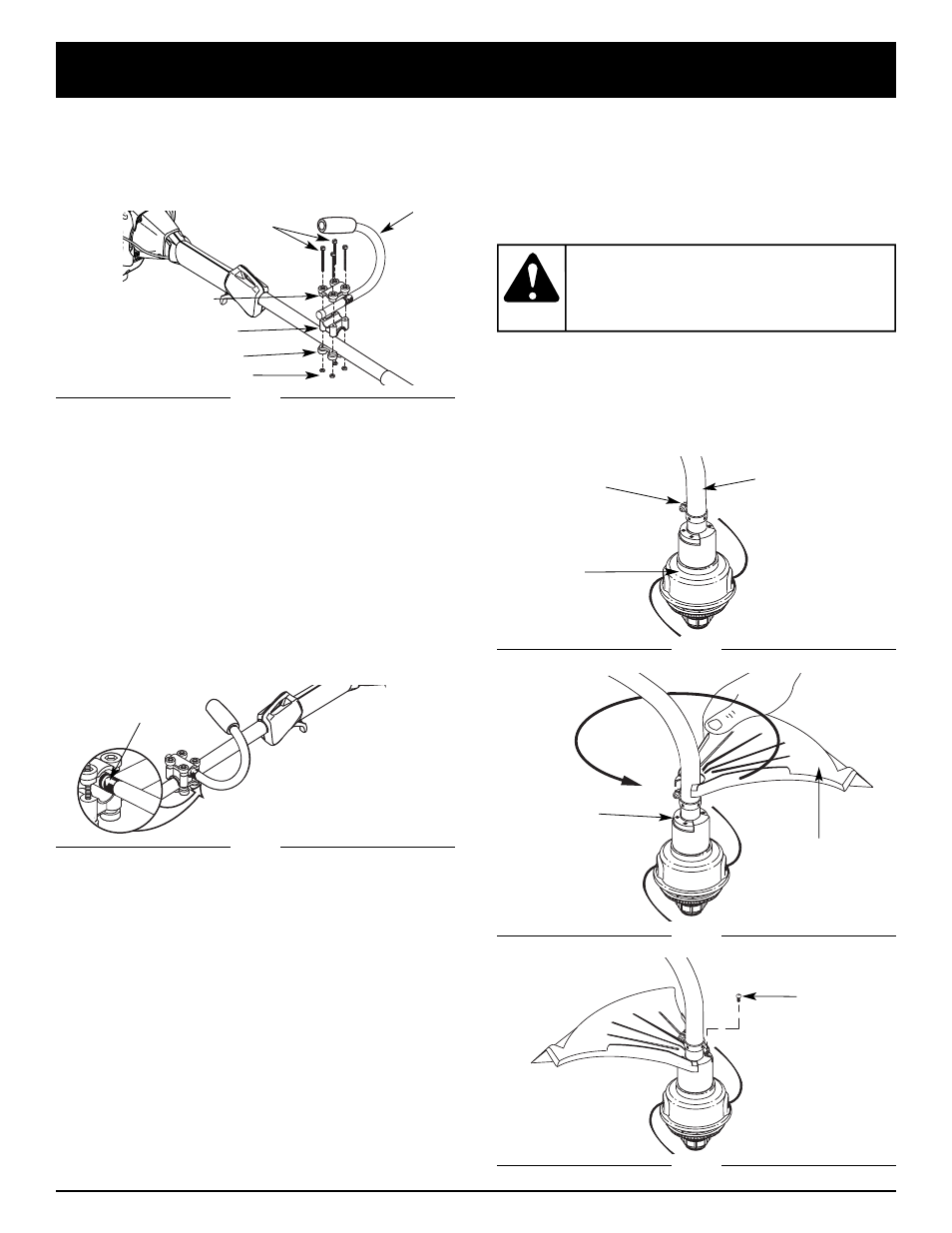

INSTRUCCIONES DE ENSAMBLE
INSTALACION DEL PROTECTOR
ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio
de corte no está instalado en su unidad.
1. Coloque el protector accesorio de corte sobre el
bastidor del eje por encima del ensamble de la
abrazadera (Fig. 3).
2. Empuje el protector accesorio de corte hacia abajo
hasta la parte superior del ensamble del accesorio de
corte y luego gire el protector accesorio de corte
hasta que los orificios de los tornillos se alinean y la
protección calza en la cavidad cóncava (Fig. 4).
3. Instale los tornillos con un destornillador Phillips (Fig. 5).
(4) Tornillos
INSTALACIÓN Y AJUSTE DE LA MANIJA EN J
1. Coloque la manija en J entre la abrazadera superior
y la abrazadera media (Fig. 1).
(4) Tornillos
Abrazadera
superior
Manija en “J”
Abrazadera media
Abrazadera inferior
Tuercas
Fig. 1
2. Mientras sostiene las tres piezas juntas, instale los
cuatro (4) tornillos a través de la abrazadera superior
en la abrazadera media.
NOTA: Los orificios de la abrazadera superior y media se
alinearán sólo cuando se ensamble en forma correcta.
3. Coloque las abrazaderas y la manija en J por encima
del bastidor del eje y sobre la abrazadera inferior.
4. Sostenga cada tuerca hexagonal en el hueco de la
abrazadera inferior con un dedo. Comience a colocar
los tornillos con un destornillador Phillips grande. No los
apriete hasta ajustar la manija.
5. Deslice la manija en J hacia dentro o hacia fuera
hasta que la flecha o línea blanca de la calcomanía
toque el ensamble de abrazaderas (Fig. 2).
Calcomanía
Fig. 2
7. Ajuste los tornillos de la abrazadera en forma pareja
hasta que la manija en J esté firme.
6. Mientras sostiene la unidad en posición de operación
(Fig. 12), coloque la manija en J en la posición que le
brinde el mejor agarre.
Fig. 3
Fig. 4
Cavidad
cóncava
Protector
accesorio de corte
Bastidor del eje
Abrazadera
Accesorio de
corte
Fig. 5
No opere
nunca la
recortadora sin el protector accesorio de
corte colocado en su lugar para evitar
graves lesiones personales.
ADVERTENCIA:
