40 41
Cómo instalar las tiras de sujetadores
Siempre asegúrese de que el cartucho
de la herramienta esté VACÍO antes
de conectarla al suministro de aire.
La herramienta se puede accionar cu-
ando se la conecta por primera vez al
suministro de aire. Siempre conecte la
herramienta al suministro de aire antes
de cargar clavos para evitar lesiones
por accionamiento involuntario.
Siempre apunte la herramienta lejos
de usted y de otros cuando instala su-
jetadores. De lo contrario, se podrían
provocar lesiones.
Nunca instale sujetadores con el
contacto de la pieza de trabajo o el
gatillo activado. De lo contrario, se
podrían provocar lesiones.
Use solamente los sujetadores re-
comendados del tamaño, longitud,
ángulo de unión y tipo de cabeza
correctos, según se indica en la placa
de identifi cación de la herramienta.
Consulte la sección de “Accesorios”
para obtener información sobre los
sujetadores recomendados. Otros
sujetadores podrían originar el mal-
funcionamiento de la herramienta, lo
que provocaría lesiones.
3. Verifi que que el cartucho esté vacío y
luego conecte el suministro de aire de
la herramienta.
4. Coloque las puntas de una tira de
clavitos sobre la ranura inferior del
cargador.
ADVERTENCIA
1. Asiente la herramienta sobre su costado
y apunte la punta de la herramienta lejos
de usted y otros.
2. Pulse el botón de liberación del impul-
sor y deslice suavemente hacia atrás
el conjunto del impulsor. No permita un
retroceso rápido del conjunto del impul-
sor.
1. Asiente la herramienta sobre su costado
y apunte la punta de la herramienta lejos
de usted y otros.
2. Desconecte el suministro de aire de la
herramienta.
3. Sujete con una mano la tapa del extremo
del conjunto del impulsor, antes de pul-
sar el botón de liberación del impulsor.
Pulse el botón de liberación del impul-
sor y deslice suavemente hacia atrás
el conjunto del impulsor. No permita un
retroceso rápido del conjunto del impul-
sor.
4. Quite la tira de sujetadores de la her-
ramienta.
5. Vuelva a cargar siguiendo las instruc-
ciones “Cómo instalar las tiras de
sujetadores”.
Cómo desatascar un sujetador atorado
La mayoría de los atoramientos los producen
un sujetador o parte de un sujetador calzado
entre la paleta impulsora y la guía de clavos
(lengüeta). Las tiras de sujetadores con
un ángulo de unión incorrecto o el tipo de
sujetador incorrecto (como sujetadores de
cabeza redonda) pueden causar atoramiento
constante. Para destrabar un atoramiento:
1. Asiente la herramienta sobre su costado
y apunte la punta de la herramienta lejos
de usted y otros.
Para evitar lesiones graves, desco-
necte la herramienta del suministro
de aire antes de quitar las tiras de
sujetadores o de desatascar un su-
jetador atorado.
Mantenga los dedos lejos del carril de
sujetadores del cartucho. El impulsor
podría apretar los dedos, lo que pro-
vocaría lesiones.
Cómo quitar las tiras de sujetadores
ADVERTENCIA
Golpee
suavemente el
destornillador
para liberar el
sujetador
2. Desconecte el suministro de aire de la
herramienta y quite la tira de sujetado-
res. Deje abierto el conjunto del impul-
sor.
3. Tire de la lengüeta de retención hacia
fuera, para abrir la puerta antiatascos.
4. Limpie los residuos, si los hay.
5. Si se ve la hoja del impulsor, introduzca
un destornillador en la puerta antiatas-
cos. La punta del destornillador debería
entrar en contacto con la paleta impul-
sora.
6. Golpee suavemente el destornillador
con un martillo. El destornillador em-
pujará la paleta impulsora hacia atrás,
desatascando el atoramiento.
7. Quite el sujetador y otros residuos (use
pinzas de punta de aguja si fuera nec-
esario).
8. Cierre bien la puerta antiatascos.
9. Siga los pasos en la “Evaluación
diaria necesaria” antes de reiniciar el
trabajo.

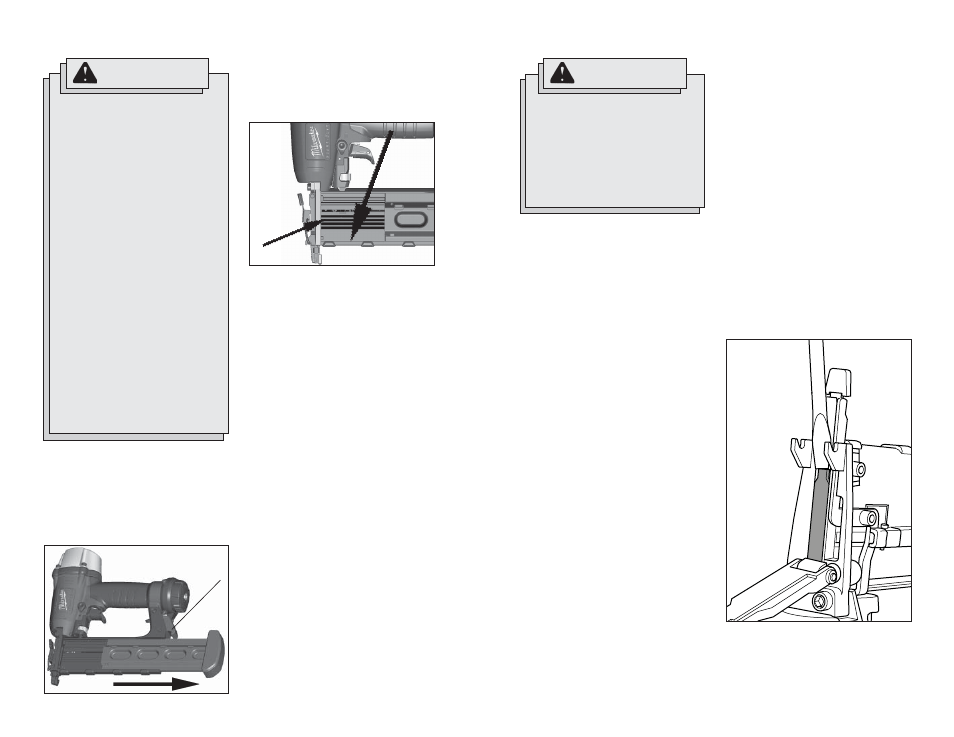

Fig. 2
Botón de liberación
del impulsor
Cabeza de
los clavitos
entre los
carriles
Punta de
los clavitos
en la ranura
inferior
Fig. 3
5. Extienda la tira de clavitos. Las cabezas
de los clavitos deben quedar entre los
carriles de la parte trasera del carga-
dor.
NOTA: Use solamente los sujetadores
recomendados del tamaño, longitud,
ángulo de unión y tipo de cabeza cor-
rectos, según se indica en la placa de
identifi cación de la herramienta.
6. Deslice el conjunto del impulsor hacia
el morro de la herramienta, hasta que
enganche.
Fig. 4
