零配件
22
3A0557L

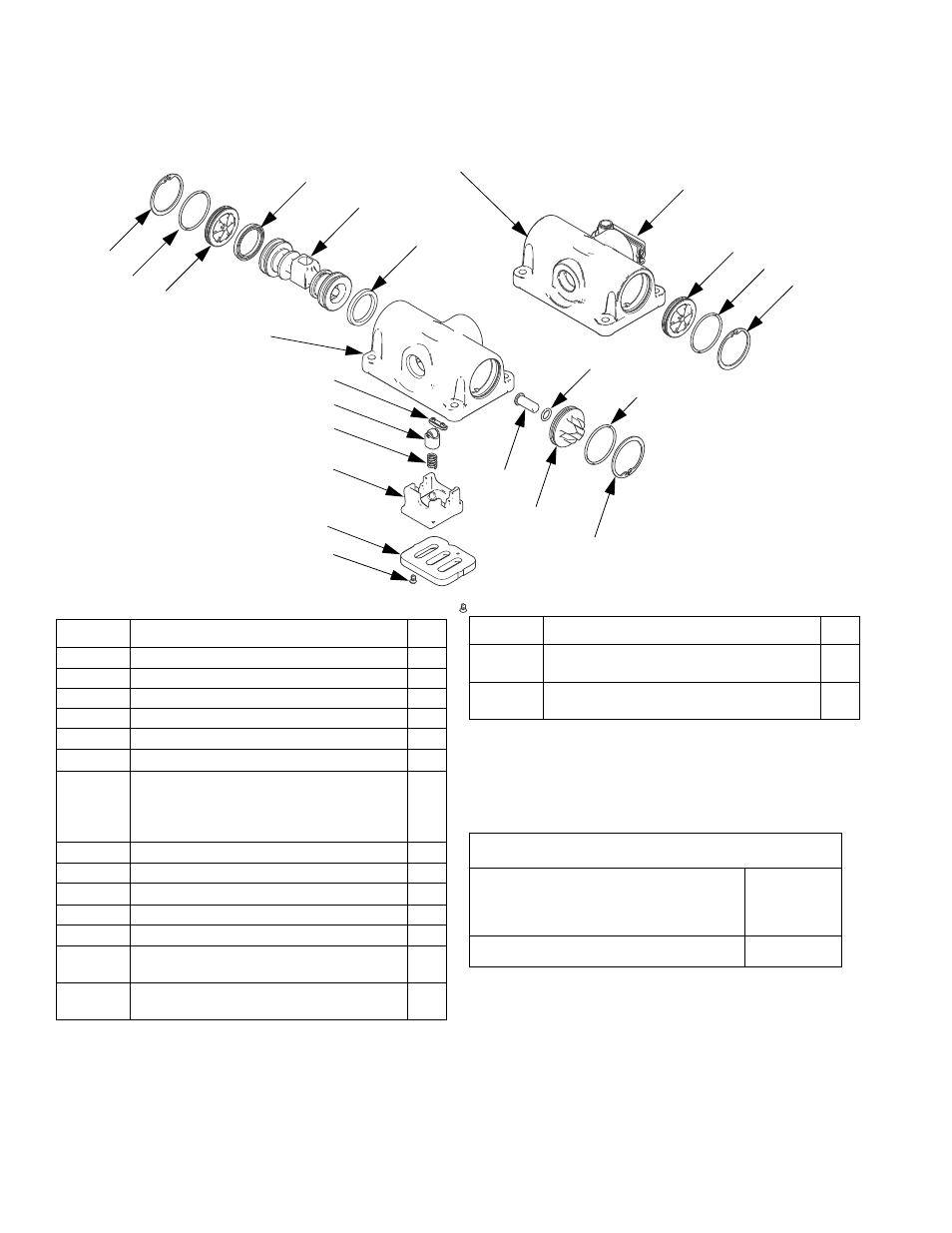

空气阀和数据监视
◆
零配件包括在空气阀修理配件包中。参见第 23 页。
† 零配件包括在空气阀密封配件包中。参见第 22 页。
✠
零配件包括在空气阀端盖配件包中。参见第 23 页。
所有型号
配件包包括:
•
2 个端盖 O 形圈 (206)
•
2 个活塞 U-Cup (208)
•
2 个螺丝,M3,短型 (209,用于金属泵)
•
2 个螺丝,4 号,长型 (209,用于塑料泵)
•
1 个电磁阀释放按钮 O 形圈 (219)
•
1 个空气阀垫圈 (108)
202
◆
◆203
◆204
◆205
206
◆†
✠
206
◆†
✠
208
◆†
◆†209
◆211
◆212
218
✠
ti14027a
210
✠
217
✠
208
◆†
210
✠
207
✠
219
◆†
✠
201
210
✠
206
◆†
✠
207
✠
201
(与配有防空打保护的
DataTrak 兼容)
标准 (无干簧管)或脉冲计数
(有干簧管)
220
参考
描述
数量
201
HOUSING, not sold separately
1
202 ◆
PISTON
1
203 ◆
DETENT PISTON ASSEMBLY
1
204 ◆
CAM, detent
1
205 ◆
PLATE, air valve
1
206 ◆ †
✠ O-RING
2
207
✠
CAP, end
Standard (
xxxA
), Pulse Count
(
xxxB
), or Remote (
xxxD
)
DataTrak (
xxxC
)
2
1
208 ◆ †
U-CUP
2
209 ◆ †
SCREW
2
210 ◆
✠
RETAINING RING
2
211 ◆
DETENT SPRING
1
212 ◆
CUP
1
217
✠
CAP, end (for DataTrak models with
runaway protection,
xxxC
)
1
218
✠
BUTTON, solenoid release (for DataTrak
models with runaway protection,
xxxC)
1
219 ◆ †
✠ O-RING (for DataTrak models with
runaway protection,
xxxC)
1
220
REED SWITCH ASSEMBLY (for Pulse Count
models,
xxxB
, includes fastener)
1
空气阀密封配件包 (†)
A01A-A01D, AU1A, AU3A, AC1A,
C01A-C01D,
P01A-P01D
24B769
A01E
24C983
参考
描述
数量
