修理

10

3A0557L

修理

泄压步骤

1. 关闭泵的供气。

2. 如果在使用分配阀,则将其打开。

3. 打开流体泄压阀以释放流体压力。准备一个接住排

出物的容器。

修理或更换空气阀。

更换整个空气阀

1. 停止泵。释放压力。参见上一部分的泄压步骤。

2. 断开空气管路与发动机的连接。

3. 用于带有脉冲计数或 DataTrak 的发动机: 卸下螺

丝,断开干簧管组件与空气阀的连接。

4. 对于带 DataTrak 的发动机: 卸下两个螺丝和电磁

阀支架。将电磁阀从空气阀中拉出。

5. 卸下螺丝 (109,金属泵)或螺母 (112,塑料

泵)。卸下空气阀和垫圈 (108)。

6. 若需修理空气阀,转至下一部分的拆卸空气阀步骤

1。若需安装全新的空气阀,请继续步骤 7。

7. 将新的空气阀垫圈 (108) 在中心阀体上对准,然后

连接空气阀。参见扭紧说明 (第 17 页)。

8. 对于带 DataTrak 的发动机:记住重新连接电磁阀支

架和电磁阀。

9. 用于带有脉冲计数或 DataTrak 的发动机: 用螺丝

将干簧管组件固定在新的空气阀上。重新连接电缆。

10. 重新连接空气管路与发动机。

残留的空气会导致泵意外运行,由于飞溅而造成严重伤
害。

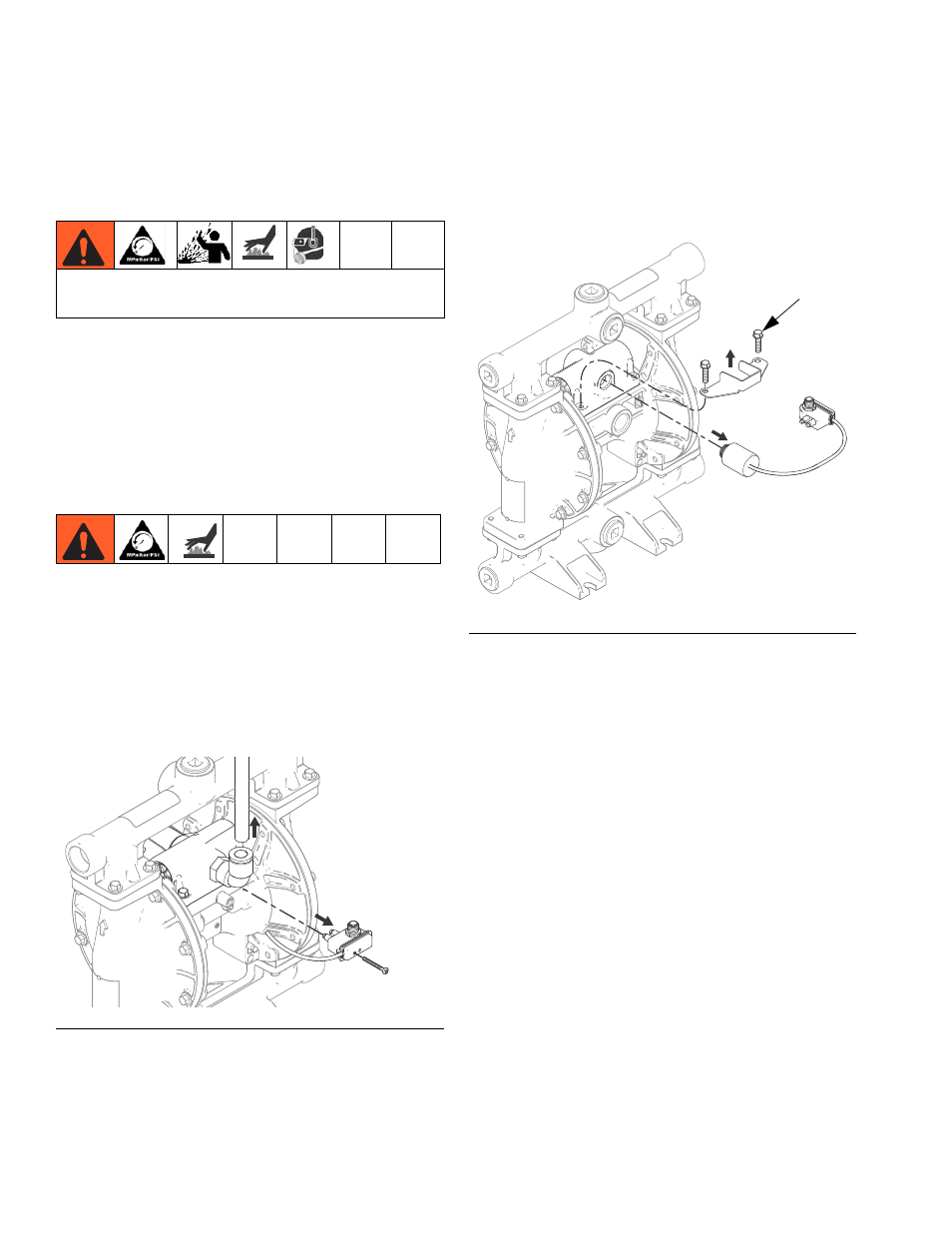

图 1. 干簧管组件和空气管路的拆卸

ti14094a

图 2. 取下电磁阀

ti14095a

所示为铝质型号
如图

109
