修理
12 3A0557L
4. 润滑活塞 (202) 两端并将其安装在阀体 (201) 上，
使平边朝向阀杯 (212)。当把活塞放入阀体时，应小
心不要刮破 U-Cup (208)。
5. 标准或脉冲计数型号 （没有防空打保护电磁阀）：
润滑新 O 形圈 (206) 并安装到端盖 (207) 上。将
端盖安装在外套中。
DataTrak 型号 （配有防空打保护电磁阀）：确定空
气阀的方向，以使空气入口朝下。润滑新 O 形圈
(206) 并将其装在右边端盖 (207) 上。润滑新 O 形
圈 (206)、电磁阀释放按钮 (218) 和 O 形圈 (219)
并将它们装在左边端盖 (217) 上。将端盖安装到外
套上。
6. 分别安装卡环 (210) 到两端以固定端盖到位。
7. 润滑并安装制动组件 (203) 到活塞内。安装弹簧
(211)。润滑需要接触阀板 (205) 的空气阀杯 (212)
边沿。安装空气阀杯 (212)。将小圆磁铁与空气入口
对准。
8. 安装阀板 (205)。将阀板上的小孔与空气入口对准。
拧紧螺丝 (209) 以将其固定。

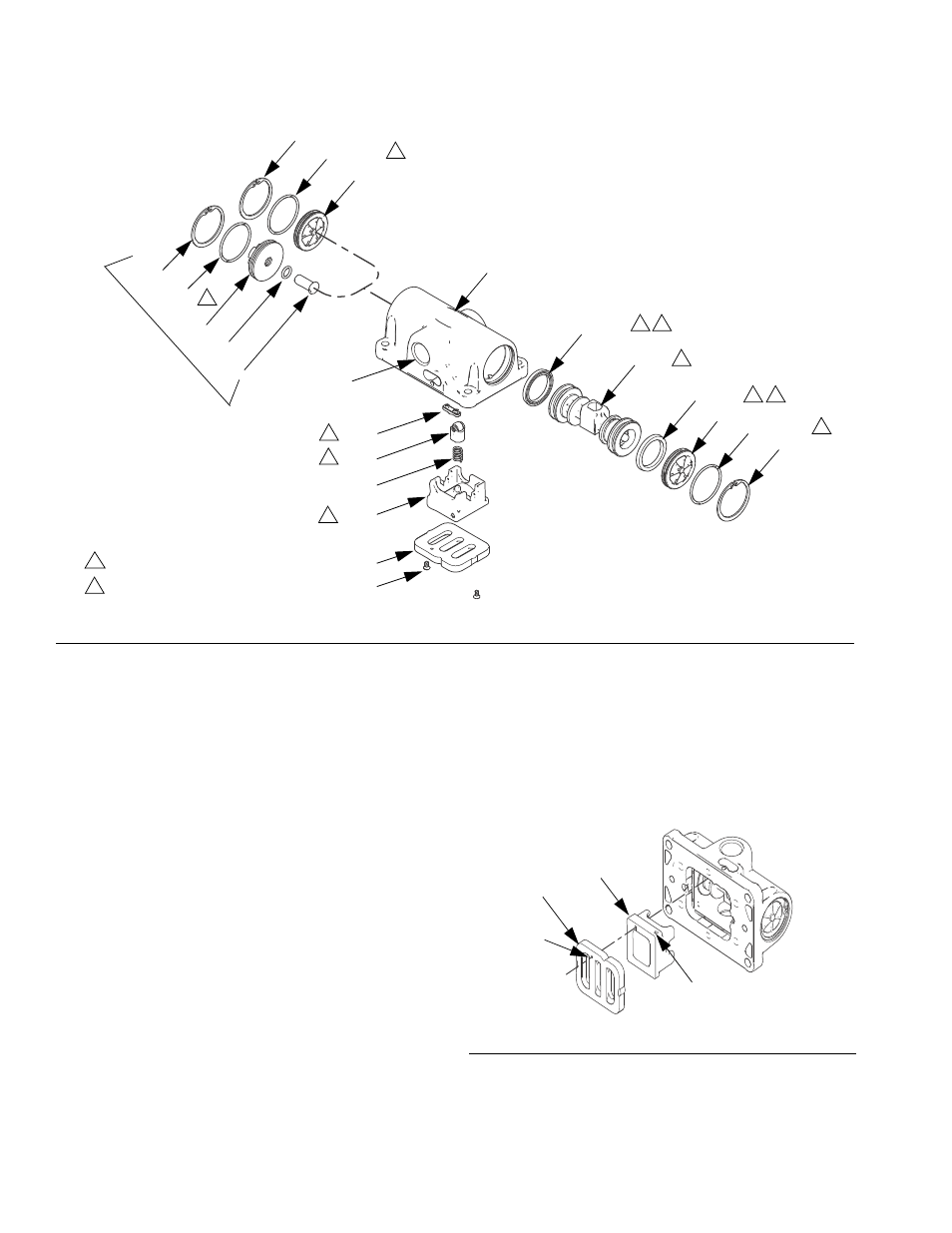

图 4. 空气阀组件
210 ✠
210 ✠
207 ✠
217 ✠
206 ◆†✠
206 ◆†✠
208 ◆†
202 ◆
208 ◆†
209 ◆†
205 ◆
212 ◆
211 ◆
203 ◆
204 ◆
218 ✠
219 ✠
ti14026a
201
涂抹锂基润滑脂。
1
1
1
1
1
1
1
U-Cup 唇缘必须朝向活塞。 2
2
2
210 ✠
206 ◆†✠
带有防空打保护
的 DataTrak
207 ✠
1
1
1
空气
入口
图 5. 空气阀杯和阀板的安装
磁铁
ti14097a
205
212
小
孔
