Instructions d’installation – GE Monogram 23 User Manual
Page 57

57

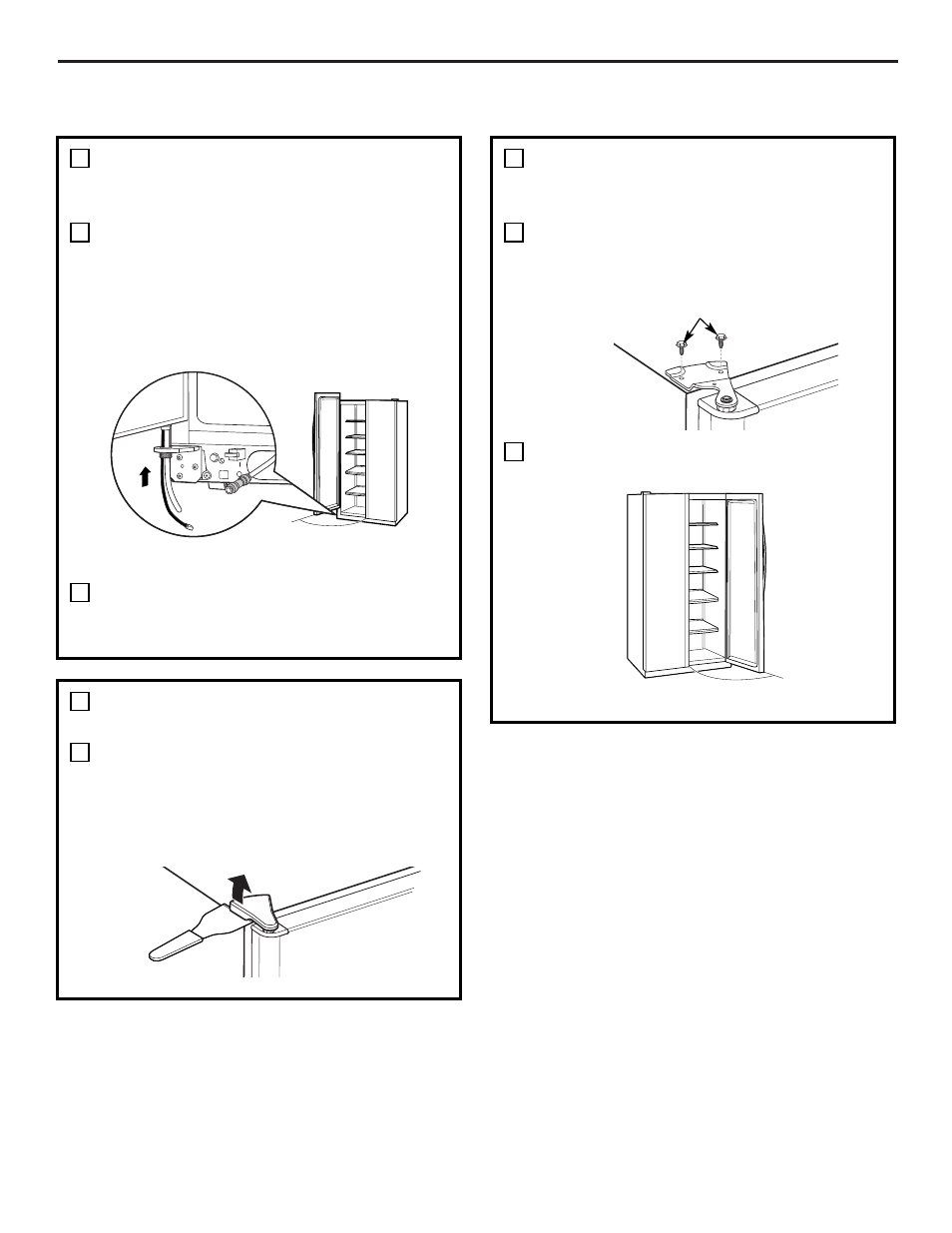

Instructions d’installation
ENLEVEZ LA PORTE DU
COMPARTIMENT CONGÉLATION
(suite)
Pendant qu’une personne soulève lentement
la porte du compartiment congélation pour
la dégager de la charnière inférieure, une
deuxième personne doit minutieusement
guider la conduite d’eau et la conduite
électrique (faisceau) à travers la charnière
inférieure.
Placez la porte sur une surface lisse pour
la protéger des égratignures, l’intérieur
vers le haut.
7
D
E
90°
ENLEVEZ LA PORTE DU
COMPARTIMENT RÉFRIGÉRATION
Enlevez le couvercle de la charnière
supérieure de la porte du compartiment
réfrigération, soit en le pressant et le
tirant vers le haut, soit en le dégageant
à l’aide d’un couteau à mastiquer
en plastique.
8
A
ENLEVEZ LA PORTE DU
COMPARTIMENT RÉFRIGÉRATION
(suite)
Enlevez les deux vis à tête hexagonale
5/16 po, puis soulevez la charnière en
ligne droite pour dégager l’axe de
charnière.
Ouvrez la porte du compartiment
réfrigération à 90.°
8
B
C
Tête hexagonale 5/16 po
90°
