Instrucciones de instalación
89
SALIDA AL EXTERIOR DE LA SECADORA
ADVERTENCIA:
Para reducir
el riesgo de incendio o lesiones personales:
• Esta secadora de ropa debe contar con una salida al exterior.
• Utilice sólo un conducto de metal rígido de 4
″ para el
conducto de salida doméstico.
• Utilice sólo un conducto de metal rígido de 4 ″ o de metal flexible
aprobado por UL (semi-rígido o tipo papel de aluminio) para
conectar la secadora al conducto de salida doméstico. Debe
instalarse de acuerdo con las instrucciones incluidas en “Cómo
conectar la secadora a la ventilación doméstica” de la página 90
de este manual.
• No instale la boca de salida dentro de una chimenea, pared,
cielorraso, ventilación de gas, espacio entre pisos, ático, bajo
un piso con cerramiento o en cualquier otro espacio oculto
de un edificio.
• Nunca instale la boca de salida dentro de un conducto
común con el sistema de salida de la cocina. La combinación
de grasa y pelusas podría provocar un riesgo de incendio.
• No utilice un conducto de una longitud mayor a la
especificada en la tabla de longitud de salida. Los conductos
más largos acumulan pelusa, lo que genera
un riesgo potencial de incendio.
• Nunca instale un filtro dentro o sobre el conducto de salida.
Esto provocará la acumulación de pelusas, lo que genera un
riesgo potencial de incendio.
• No arme la red de conductos con sujeciones que se
extiendan dentro del conducto. Estas sujeciones pueden
acumular pelusa, lo que genera un riesgo potencial de
incendio.
• No obstruya el aire que entra y sale.
• Incluya un acceso para inspección y limpieza del sistema de
salida, especialmente en las curvas y juntas. El sistema de
salida debe inspeccionarse y limpiarse por lo menos una vez
al año.
• Esta secadora viene lista para una boca de salida por la parte
trasera. Si el espacio es limitado, utilice las instrucciones de
las páginas 93–95 para poder instalar la salida desde los
lados o la parte inferior del gabinete.
LISTA DE CONTROL DEL SISTEMA
DE SALIDA
CAMPANA O CUBIERTA DE PARED
• Instale la salida de modo de evitar contracorrientes
o el ingreso de pájaros u otros insectos o animales.
• La boca de salida debe presentar una resistencia
mínima al flujo de salida y debe requerir poco
mantenimiento para evitar las obstrucciones.
• Nunca instale un filtro dentro o sobre
el conducto de salida.
• Las cubiertas de pared deben instalarse por lo
menos a 12
″ sobre el nivel del suelo o cualquier
otra obstrucción con la abertura apuntando
hacia abajo.
SEPARACIÓN DE CURVAS
• Para un mejor desempeño, separe todas
las curvas con 4 pies de conducto recto como
mínimo, incluyendo la distancia entre la última
curva y la cubierta de pared con regulador
de tiro. Para curvas ubicadas a una distancia
menor de 4 pies, ver la Tabla de equivalencia
de componentes de conductos.
SELLADO DE JUNTAS
• Todas las juntas deben estar bien selladas
para evitar pérdidas. El extremo macho de cada
sección de conducto debe apuntar en dirección
opuesta de la secadora.
• No arme la red de conductos con sujeciones que
se extiendan dentro del conducto. Funcionarán
como un punto de acumulación de pelusas.
• Las juntas de los conductos deben ser
herméticas al aire y a la humedad mediante
la superposición de juntas con cinta aislante
o cinta de aluminio.
• Los tramos horizontales deben tener
una inclinación hacia el exterior de 1/4
″ por pie.
AISLACIÓN
• Los conductos instalados a través de una área sin
calefacción o ubicados cerca de un acondicionador
de aire deben aislarse para reducir la condensación
y la acumulación de pelusas.

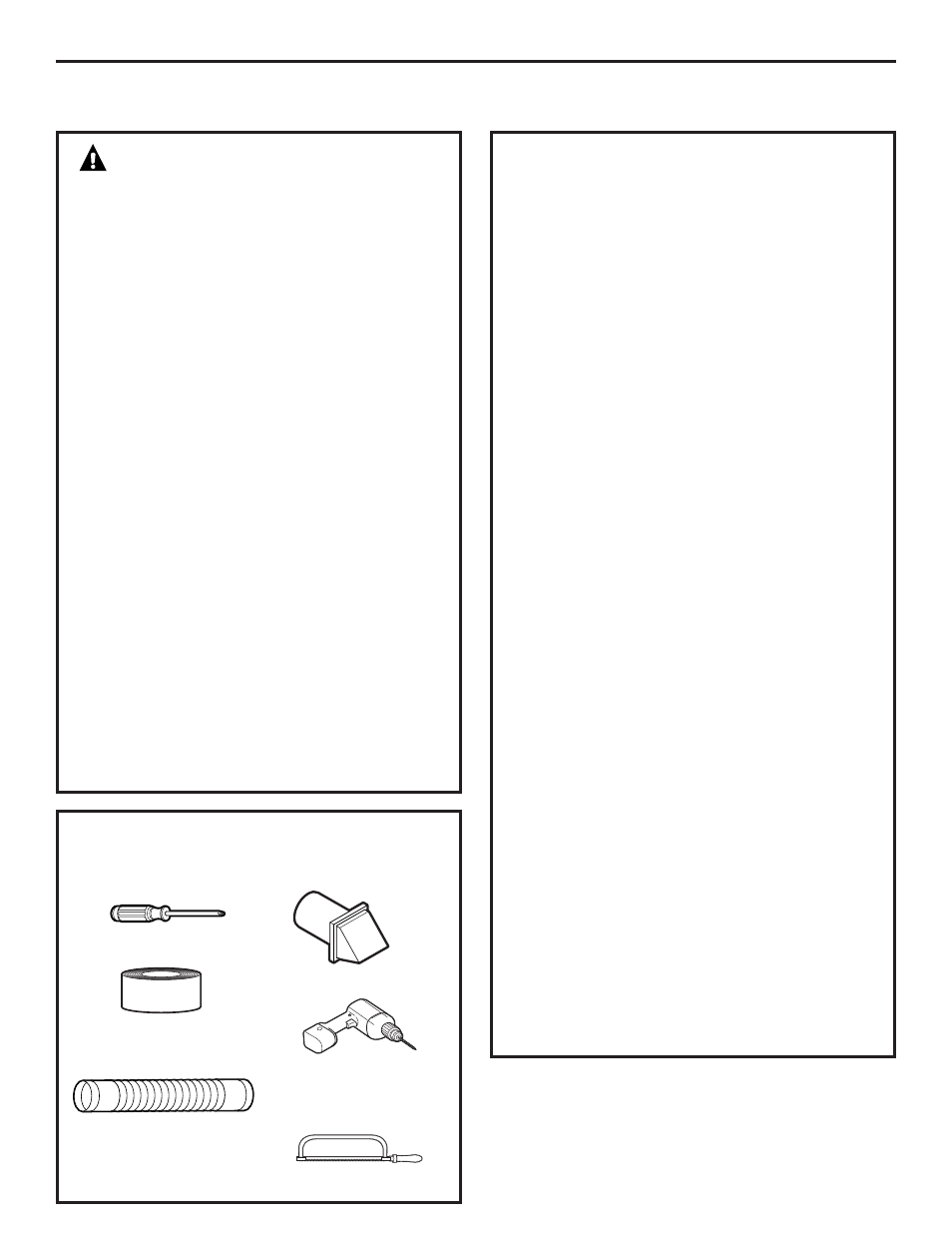

HERRAMIENTAS Y MATERIALES NECESARIOS
PARA INSTALAR UN CONDUCTO DE SALIDA
❒ Destornillador Phillips
❒ Cinta aislante o
abrazaderas de tubería
❒ Conducto de metal de 4″
(10,2 cm) flexible o rígido
listado UL
❒ Campana de ventilación
❒ Perfore con una broca
de 1/8
″ (para ventilación
inferior)
❒ Sierra para metales
