3 BAND EQUALIZER: Mit dem 3 BAND EQUALIZER können Sie die Klangfarbe
jedes KANALS in 3 Frequenzen (BÄNDER) einstellen. Mit den entsprechenden
Reglern LOW (tiefe Frequenzen), MID (mittlere Frequenzen) und HIGH (hohe Fre-
quenzen) können Sie das jeweilige Frequenzband unabhängig von den anderen
anheben oder absenken, bis Ihnen der Klang der Musik gefällt und optimal für
die jeweilige Hörumgebung ist.
KANALLAUTSTÄRKE: Nachdem Sie mit dem EINGANGSWAHLSCHALTER den
gewünschten Eingang festgelegt haben, können Sie mit dem zugehörigen
KANALFADER die Lautstärke dieses Kanals einstellen.
CUE WAHLSCHALTER: Mit dem CUE SCHALTER legen Sie fest, welchen Kanal
Sie im Kopfhörer abhören. Steht der CUE WAHLSCHALTER auf der linken Seite,
hören Sie KANAL (1), auf der rechten Seite KANAL (2).
CUE LAUTSTÄRKE REGLER: Mit dem CUE Regler stellen Sie die Lautstärke des
KOPFHÖRER AUSGANGS ein.
MIKROFON LAUTSTÄRKE REGLER: Hier können Sie die Lautstärke des Mikro-
fonsignals einstellen.
MASTER AUSGANG REGLER: Der MASTER Regler stellt die Lautstärke des
MASTER Ausgangs ein.
PEGELANZEIGE: Der CDM-3600 besitzt eine Stereo PEGELANZEIGE , die den
Pegel des linken und rechten Kanals am MASTERAUSGANG anzeigt.
FADER START TASTE: Mit der Fader Start Funktion können Sie die Wiedergabe
einer CD starten, indem Sie den Crossfader von einer auf die andere Seite be-
wegen.
A. Aktivieren Sie CUE an dem CD Player, den Sie mit der Fader Start Funktionen
starten wollen.
B. Schieben Sie den CROSSFADER komplett auf die Seite, an der der CD-
Player, den Sie starten wollen, NICHT angeschlossen ist.
C. Drücken Sie die FADER START SELECTOR Taste, sodass diese aufleuchtet.
D. An dem Punkt, an dem Sie die Wiedergabe auf dem CD-Player im Cue-
Modus starten möchten, bewegen Sie einfach den CROSSFADER auf die Seite,
auf der dieser CD-Player angeschlossen ist und dessen Wiedergabe beginnt.
E. Wenn Sie den CROSSFADER wieder auf die andere Seite bewegen, wird die
Wiedergabe der gerade laufenden CD gestoppt und das Gerät kehrt an den
Titelanfang oder einen gesetzten Cue Punkt zurück.
CROSSFADER: Mit dem CROSSFADER können Sie zwischen zwei Signalen
überblenden. Der CROSSFADER im CDM-3600 ist im Bedarfsfall einfach aus-
tauschbar und kann auch durch einen RG-45 (RAIL GLIDE™) DUAL-RAIL
CROSSFADER ersetzt werden, der mit seinen beiden internen Gleitschienen aus
rostfreiem Stahl für weiche und akkurate Fahrten von einem zum anderen Ende
optimiert ist. Sie erhalten die Fader bei Ihrem GEMINI Händler.
WICHTIG: Üben Sie bei der Benutzung des CROSSFADERS keinen Druck aus. Bewegen
Sie den Crossfader ohne Druck. Starker Druck auf die Regler kann Kontakte verbiegen
und zu einem Verlust an Klangqualität führen.
FEHLERBESEITIGUNG:
- sollte eine CD nicht wiedergegeben werden, überprüfen Sie, ob die
CD richtig eingelegt wurde und frei von Staub und Kratzern ist.
- sollte sich die CD drehen, jedoch kein Ton hörbar sein, prüfen Sie,
ob die Kabelverbindungen korrekt sind und ihren Verstärker/Mixer
- sollte die CD springen, prüfen Sie diese auf Kratzer und Staub.
Gehen Sie nicht davon aus, dass der CD-Player nicht funktioniert.
Einige CDs wurden nicht qualitativ hochwertig verarbeitet/be schrieben
und springen auf anderen Playern. Bevor Sie eine Repar atur in Be tra-
cht ziehen testen Sie CDs, wovon Sie wissen, dass diese einwandfrei
sind.
TECHNISCHE DATEN:
ALLGEMEIN:
Typ...................................................................................Compact Disc Player
CD Typ...........................................................Standard CDs (12 cm & 8 cm)
Zeitanzeige...............................................abgelaufene Zeit, verbleibende
.........................................................................Zeit,verbleibende Gesamtzeit
Pitchreglung............................................± 12 % Regler mit Mittenrastung
Pitch Bend...........................................................................± 16 % Maximum
Sofort-Start............................................................Innerhalb 0,03 Sekunden
Format............................................................................................................19"
Abmessungen........................19" x 10,2" x 4,3" (482 x 260 x 110 mm)
Gewicht:...........................................................................12,1 Pfund (5,5 kg)
AUDIO SEKTION:
Quantisierung........................................1 Bit Linear/Kanal, 3 Strahl Laser
Oversampling Rate.................................................................................8fach
Sample Frequenz...............................................................................44,1 kHz
Frequenzgang.....................................................................20 Hz bis 20 kHz
Klirrfaktor (THD).............................................................weniger als 0,05 %
Rauschabstand (SNR).............................................................................85 dB
Dynamikumfang......................................................................................85 dB
Kanaltrennung...........................................................................85 dB (1 KHz)
Ausgangspegel...................................................................2,0 +/- 0,2 Vrms
Spannungsversorgung........................................AC 115/230V, 60/50 Hz
EINGÄNGE:
Phono............................................................................3 mV,47 KOhm
Line..........................................................................150 mV, 27 KOhm
MIC........................................................1,5 mV, 1 KOhm symmetrisch
AUSGÄNGE:
Master max..............................................................20 V Spitze-Spitze
Rec.............................................................................225 mV, 5 KOhm
TECHNISCHE DATEN UND DAS DESIGN KÖNNEN ZUR
VERBESSERUNG VERÄNDERT WERDEN.
MIXER SEKTION:
(FORTSETZUNG)
31
32
33
34
35
36
37
37
37

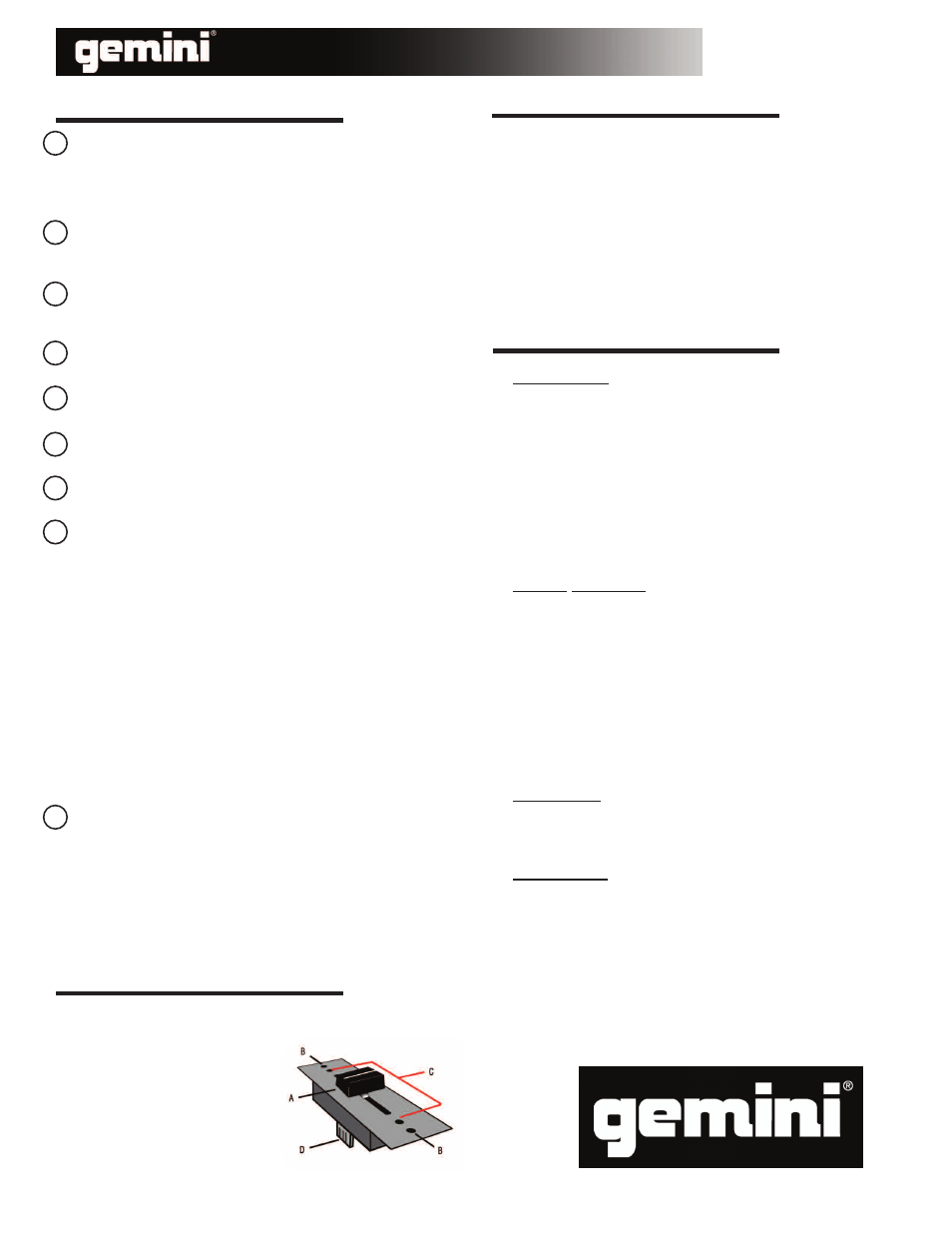

1. ENTFERNEN SIE DIE CROSSFADERSCHRAUBEN (B), AUF KEINEN FALL JEDOCH DIE INNEREN
SCHRAUBEN (C). ZIEHEN SIE DEN ALTEN FADER VORSICHTIG HERAUS UND STECKEN DAS KABEL
AUS (D).
2. SCHLIESSEN SIE DAS KABEL (D) AN DEN NEUEN
CROSSFADER AN UND SETZEN DIESEN WIEDER IN
DEN MIXER EIN.
3. SCHRAUBEN SIE DEN CROSSFADER IM MIXER
MIT DEN SCHRAUBEN (B) WIEDER FEST.
CROSSFADER WECHSELN:
CDM-3600
