MM-4000

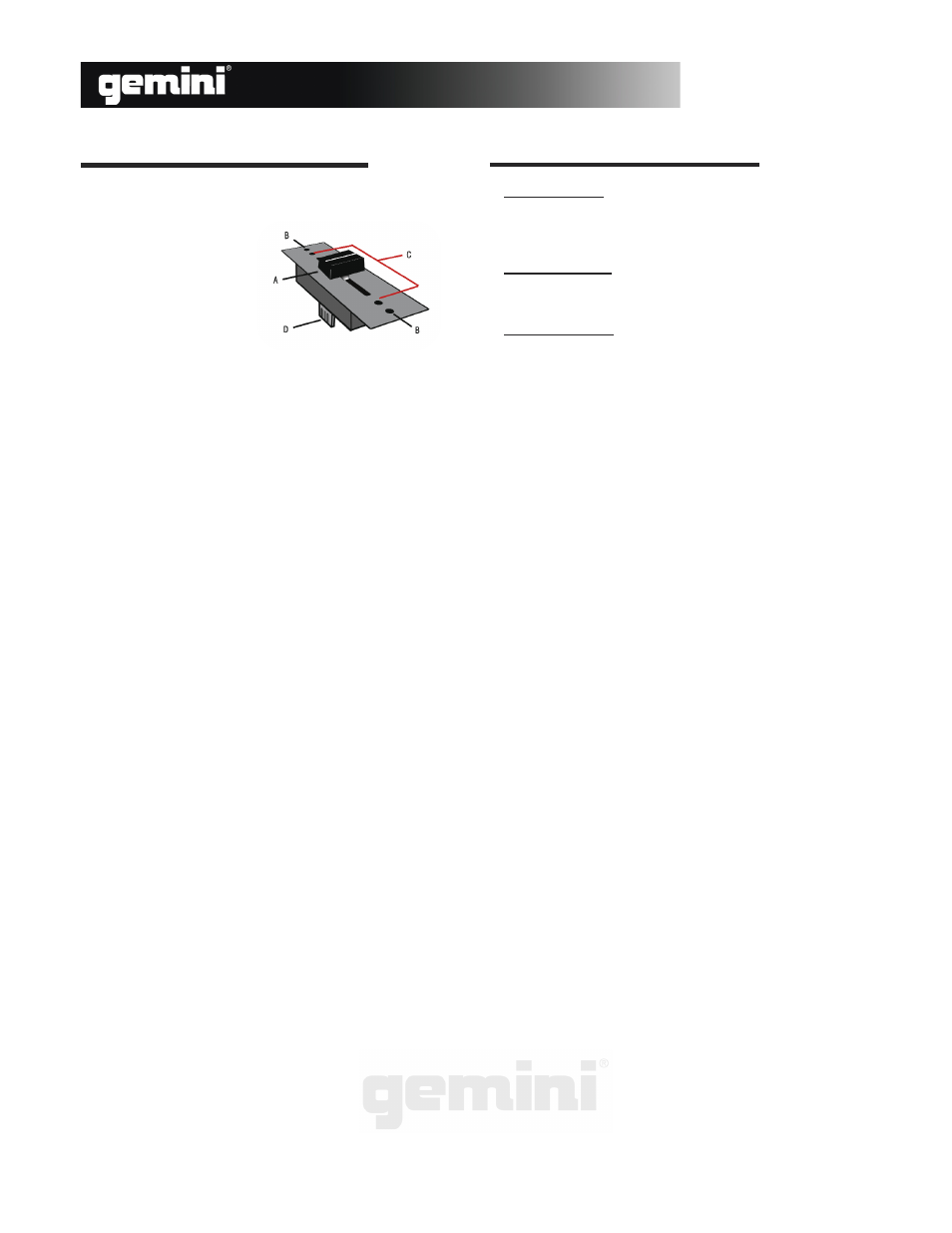

FADER AUSTAUSCHEN TECHNISCHE DATEN
1. Entfernen Sie die Fader Schrauben (b), nicht jedoch die inneren
Schrauben (C). Nehmen sie den alten Crossfader heraus und ziehen
das Kabel ab (D).
2. Schließen Sie das Kabel (D)
an den neuen Crossfader an und
platzieren ihn im Mixer.
3. Befestigen Sie den Crossfader
mit den Schrauben (B).
4. Schrauben Sie die Platte
wieder auf die untere Hälfte des Mixers.
EINGANGE:
Phono..........................................................3 mV, 47 kOhm
Line.........................................................150 mV, 27 kOhm
MIC…………..........………....1,5 mV, 1 kOhm symmetrisch
AUSGANGE:
Max.........................................................20 V Spitze-Spitze
Rec............................................................225 mV, 5 kOhm
ALLGEMEIN:
Frequenzgang..............................20 Hz - 20 kHz +/- 0.5 dB
Verzerrung..............................................................< 0,02 %
Rauschpannungsabstand..........................besser als 85 dB
Kopfhörer Impedanz...................................................32 Ohm
Stromversorgung................................115/230v,50/60Hz,20w
Abmessungen...............................................
19” x 7” x 3”
… … … … … … … … … … … … … . . ( 4 8 3 x 1 7 8 x 7 6 m m )
Gewicht..................................................... .10 lbs (4.53 kg)
TECHNISCHE- UND LAYOUTANDERUNGEN OHNE VORANKUNDI-
GUNG VORBEHALTEN
21
