40,6 cm
(16 po)
60,9 cm
(24 po)
Charnières à ressort (2)
Vis de montage (10)
Instructions
d’installation

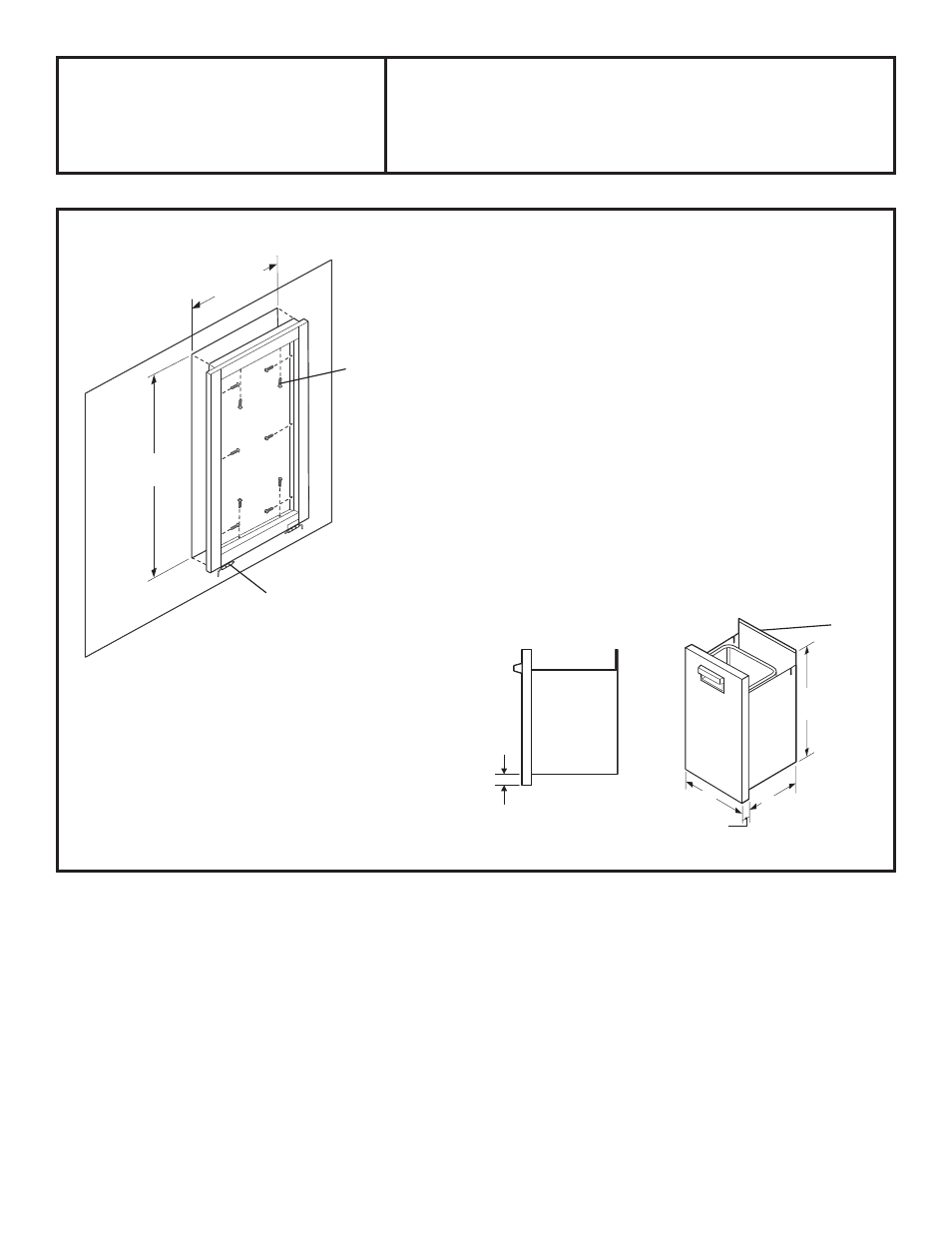

POUBELLE ZX18TC
• Pratiquez une ouverture de la dimension indiquée
ci-dessus. Renforcez le périmètre intérieur de
l’ouverture à l’aide d’un matériau mesurant au moins
2,5 cm (1 po) de largeur pour y visser les vis de
fixation du cadre.
NOTE : Si vous installez un autre accessoire dans le
même comptoir, mesurez et coupez les ouvertures
de manière à ce qu’il y ait un chevauchement à la
partie inférieure et que le bas des deux accessoires
soit à égalité.
• Séparez le cadre de montage de la porte de la
poubelle. Tirez vers l’extérieur sur les extrémités
des charnières à ressort pour dégager la poubelle.
• Insérez le cadre dans l’ouverture.
• Installez les 10 vis (fournies).
• Inclinez d’abord dans le cadre la lèvre de retenue
arrière de la poubelle.
• Fixez la poubelle au cadre en engageant les
charnières à ressort à la partie inférieure.
43
45,7 cm (18 po)
Lèvre de
retenue
Porte de
2,5 cm (1 po)
d’épaisseur
66,0 cm
(26 po)
31,7 cm (12-1/2 po)
Chevauchement
du tiroir
de 3,0 cm
(1-3/16 po)
