26
Instrucciones de instalación
OPCIONES DE INSTALACIÓN
INSTALACIÓN DEL ANAFE SOBRE UN
HORNO GE O UN HORNO ÚNICO GE
MONOGRAM
Estos anafes pueden instalarse sobre un horno
único. El anafe y el horno deben instalarse de
acuerdo con las instrucciones de instalación
específicas de cada producto.
– Deje un espacio libre de 4
″ como mínimo desde
la parte superior de la mesada hasta la parte
superior de la abertura cortada del horno.
Utilice un gabinete de base de 36
″ de ancho o más.
• Para una mejor apariencia, el anafe debe estar
centrado sobre el horno.
• El deflector del lado inferior del anafe no es
necesario para esta instalación de combinación.
Si el deflector se encuentra unido, quítelo.
• Este anafe sólo es aprobado para ser instalado
sobre los modelos específicos listó en la etiqueta
de esta unidad.
SUMINISTRO DE ENERGÍA
El horno requiere un suministro de energía individual
con adecuada conexión a tierra de 20 amperios, tres
hilos 208 o 240 voltios, y 60 hercios. El anafe requiere
un suministro de energía individual de 40 amperios,
tres hilos, 208 o 240 voltios y 60 hercios.

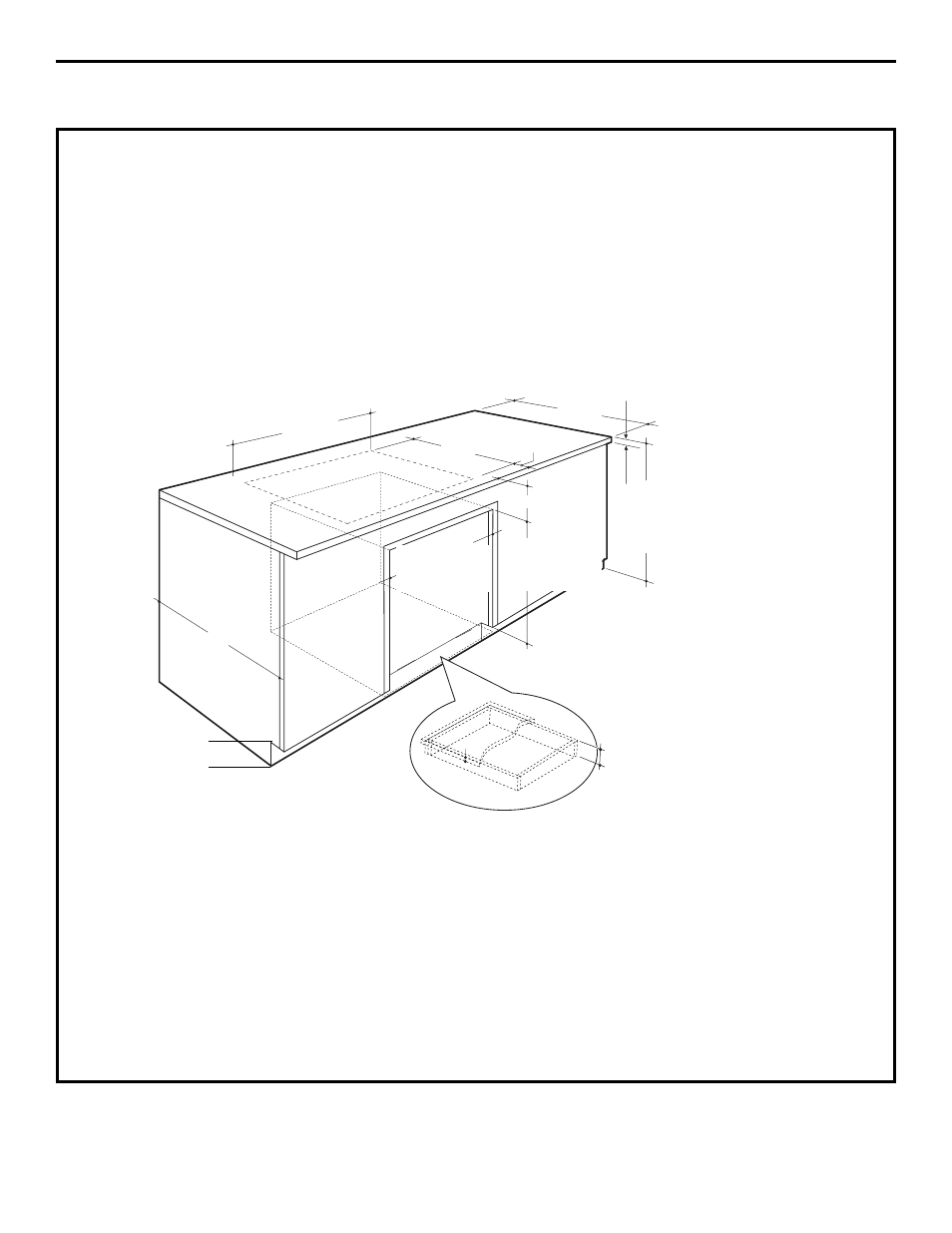

23-1/2
″ min.
Placa de protección
de 4
″
Anafe
33-7/8
″
19-5/8
″
2-1/2
″ min.
1-1/2
″ Parte superior de gabinete
4
″ min. 36
″ Altura
de la
mesada
27-1/4
″ min.
27-5/16
″ max.
28-1/2
″ min.
28-5/8
″ max.
25
″
Plataforma de
Zócalo típico
3/4” de
soporte
requerida
DEBE SOPORTAR
200 LIBRAS
Debeequiparar
la altura
del zócalo
