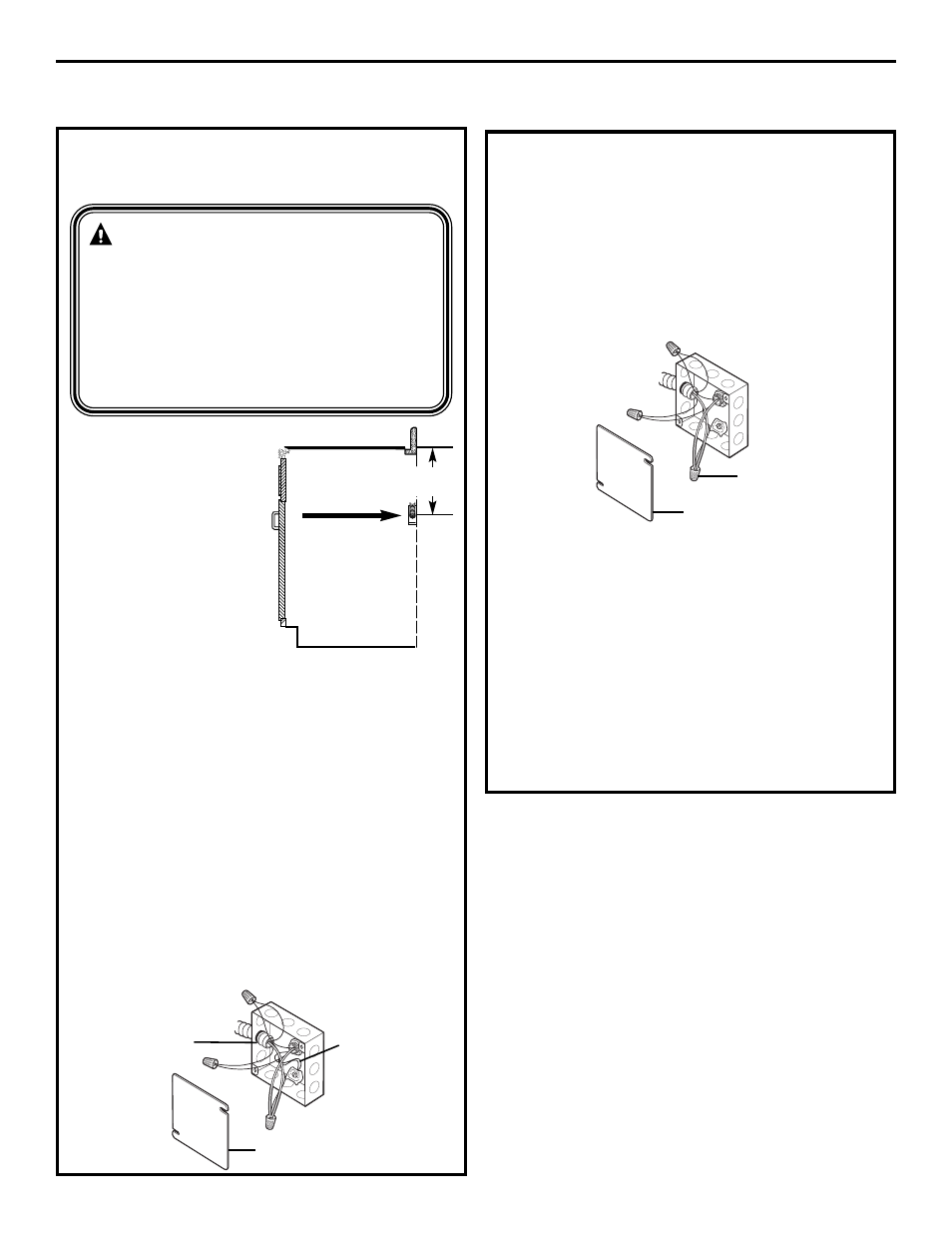

BRANCHEMENTS ÉLECTRIQUES
Instructions d’installation
17
Lors du branchement à un circuit dérivé à trois
conducteurs, si les normes locales le permettent :
a. a. Branchez le conducteur de terre (vert) de
la table de cuisson avec le fil de terre serti
(vert) du circuit dérivé à l’aide d’un serre-fils.
b. Branchez le fil rouge de la table de cuisson
au fil rouge du circuit dérivé conformément
aux normes locales, à l’aide d’un serre-fils.
c. Branchez le fil noir de la table de cuisson au
fil noir du circuit dérivé conformément aux
normes locales, à l’aide d’un serre-fils. Si les
fils de sortie rouge, noir ou blanc du domicile
sont des conducteurs en aluminium, voir
l’AVERTISSEMENT.
d. Installez le couvercle de la boîte de
dérivation.
CONSTRUCTION NEUVE ET
RACCORDEMENT AU CIRCUIT DÉRIVÉ
Lors du raccordement des
fils, utilisez la totalité de la
longueur de câble fournie.
Le câble ne doit pas être
raccourci (sauf si les
normes locales l’exigent).
La longueur de câble est
de 1,2 m (4 pieds). Après
avoir installé la table de
cuisson, ouvrez la porte
avant du meuble. Passez
les fils du câble à travers
l’ouverture de la boîte de dérivation. Le serre-câble
du passe-câble doit être correctement fixé à la
boîte de dérivation et le câble souple doit être
correctement assujetti dans le serre-câble.
• Lors de l’installation dans une construction
neuve ou
• Lors de l’installation dans une mobile-home ou
• Lors de l’installation dans un camping-car ou
• Lorsque les normes locales ne permettent pas
un raccordement à la terre à travers le neutre :
a. Insérez le câble à travers le passe-câble et
serrez.
b. Fixez le fil de terre de l’appareil (vert ou cuivre
dénudé) conformément aux normes locales. Si
le conducteur de terre du domicile est en
aluminium, voir l’AVERTISSEMENT.
Couvercle de la boîte de
dérivation
Fils de terre et neutre
AVERTISSEMENT :
un
raccordement incorrect entre le
câblage domestique en aluminium et les fils
de sortie en cuivre peut provoquer un choc
électrique ou un incendie. Utilisez
uniquement des connecteurs conçus pour
raccorder du cuivre sur de l’aluminium et
respectez scrupuleusement la procédure
recommandée par le fabricant.
RACCORDEMENT AU CIRCUIT DÉRIVÉ À
TROIS CONDUCTEURS
Installez le boîtier
de dérivation de
manière à pouvoir
l’atteindre par
l’avant du meuble.
40,6 cm
(16
″) Min.
Fil de terre
Couvercle de la boîte de
dérivation
Passe-câble
