46 US CA
(FR)
Vers table de cuisson
Vers table de cuisson
DÉVERROUILLER
VERROUILLER
VERROUILLER
VERROUILLER
Flèche

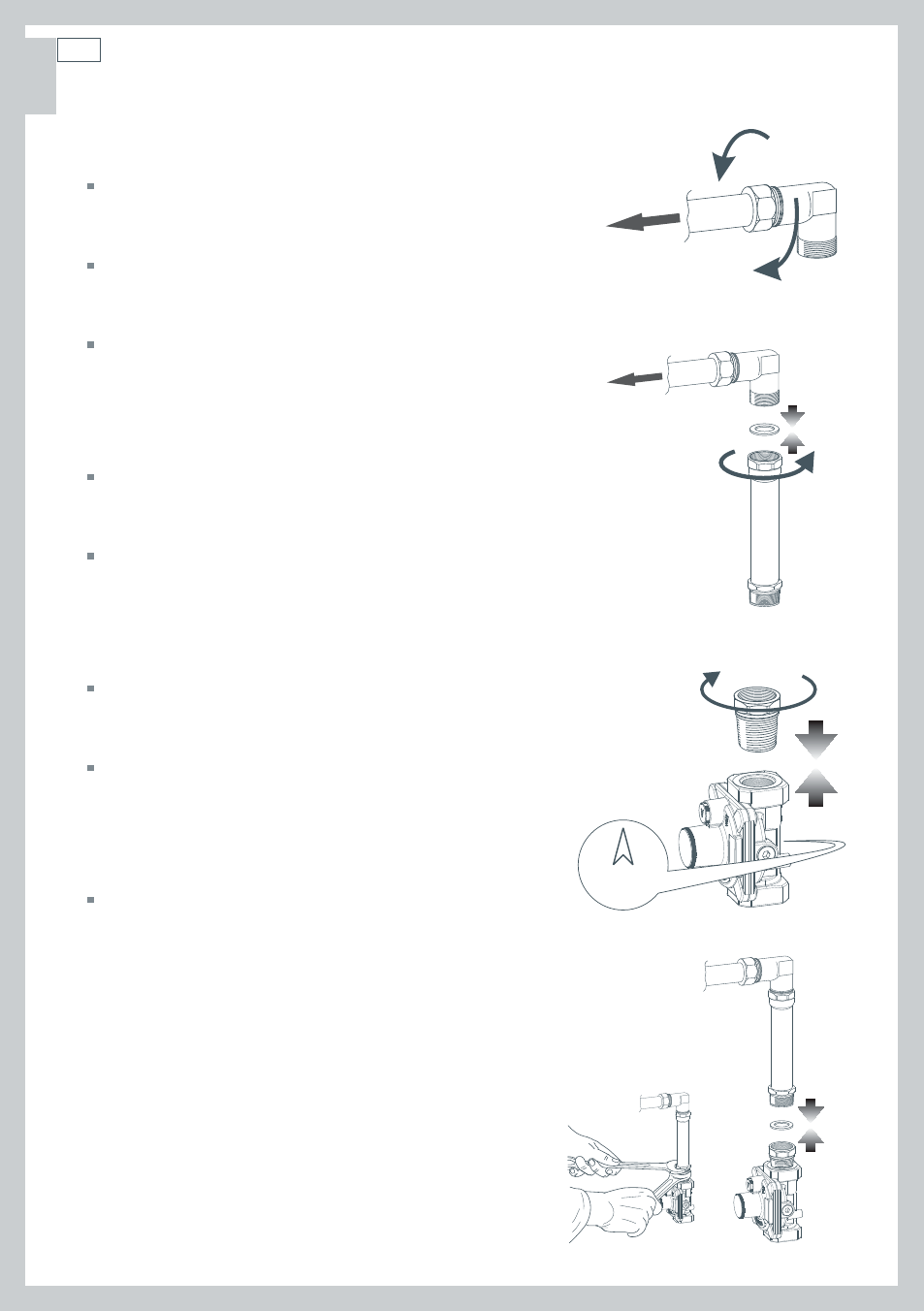

Installation du régulateur de pression du gaz
1 Préparez la connexion en coude :
Utilisez d'abord une clé pour desserrer le raccord
du tuyau de collecteur femelle, puis tournez la
connexion dans le sens désiré.
Une fois la disposition spatiale désirée obtenue,
resserrez à la clé la connexion du raccord du tuyau
de collecteur femelle.
Remarque : lorsque vous serrez une connexion,
veillez à la maintenir fermement (par ex. en utilisant
des pinces ou une clé réglable) et faites attention à
ne pas endommager le filetage.
2 Connectez le tuyau d'extension au coude :
Montez le tuyau d'extension sur la connexion du
coude en veillant à placer la rondelle fournie entre
les deux.
Remarque : lorsque vous serrez une connexion,
veillez à la maintenir fermement (par ex. en utilisant
des pinces ou une clé réglable) et faites attention à
ne pas endommager le filetage.
3 Préparez le régulateur de pression du gaz :
Fixez le connecteur mâle (conique) de 3/8 po
(10 mm) NPT au régulateur de pression du gaz et
serrez à l'aide d'une clé.
Remarque : attention de ne pas trop serrer le
connecteur car, ce faisant, le régulateur de pression
du gaz pourrait se fissurer.
4 Raccordez le régulateur de pression du gaz au tuyau
d'extension :
Fixez le régulateur de pression du gaz à la conduite
d'extension en vous assurant de
bien poser la rondelle fournie entre les deux
(voir Fig. 11).
Important !
Utilisez deux clés pour serrer la connexion.
Instructions d'installation
Fig. 8 Préparation de la connexion en coude
Fig. 9 Connexion du tuyau d’extension au coude
Fig. 10 Préparation du régulateur de pression du gaz
Fig. 11 Connexion du régulateur de pression du gaz au tuyau d'extension
