INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA
Todas las dimensiones se dan en pulgadas (cm).
Solamente algunos modelos están disponibles en Canadá.
* Deje 2" (5 cm) de hueco debajo de la estufa para espacio para el cable eléctrico y la
instalación de la caja de empalmes en la pared detrás de la estufa.
P/N 318205403 (0904) Rev. B
English – pages 1-8
Español – pages 9-16
Français – pages 17-24
A
F
B
C
D
E
INFORMACIÓN IMPORTANTE PARA LA INSTALACIÓN
• Todas las estufas eléctricas funcionan con una alimentación
eléctrica con puesta a tierra de fase singular, 3 o 4 alambres,
240/208 voltios, 60 hertz y sólo AC.
• Favor de notar que las distancias mínimas entre la superficie
de la estufa y los gabinetes adyacentes y por encima son de
30" (76.2 cm).
* 30" (76.2 cm) mín. para un gabinete desprotegido.
24" (61 cm) mín. para una superficie protegida.

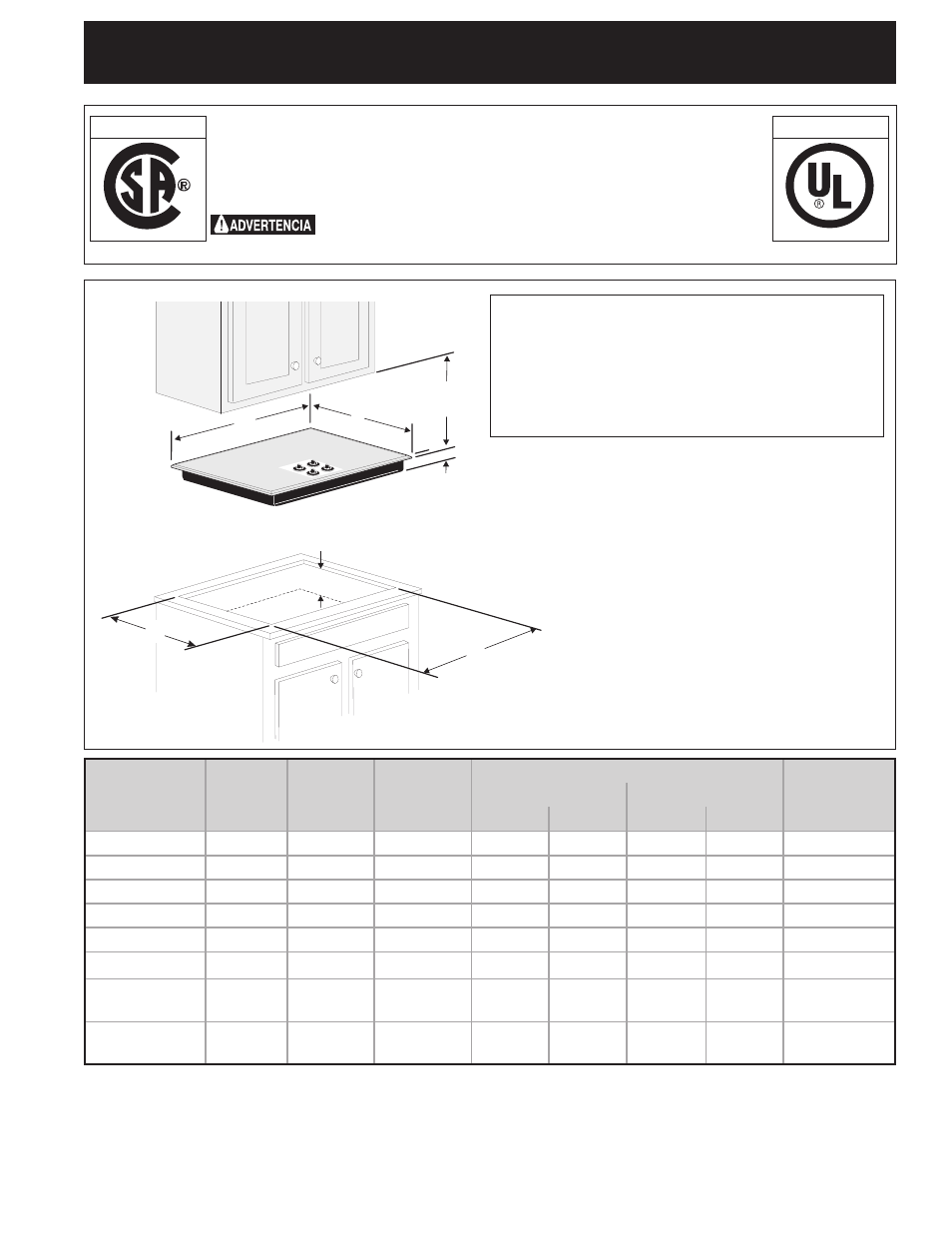

Figura 1
Dimensiones de la Estufa
Dimensiones del Recortado de la Estufa
30" Min. *
(76.2 cm)
Impreso en China
MODELO
A.
LONGITUD
B.
ANCHURA
C.
PROFUNDIDAD
DIMENSIONES DE RECORTADO
F. PROFUNDIDAD
DEBAJO DE LA
ESTUFA*
D. LONGITUD E. ANCHURA
MIN. MAX. MIN. MAX.
26" Resistencias espirales 25¾ (65.4) 21 9 /
16
(54.8) 3½ (8.9) 25 (63.5) 25 (63.5) 20½ (52.1) 20½ (52.1) 5½ (14)
30" Vidrio-cerámica 30 3 /
8
(77.8) 21 3 /
8
(54.4) 2 5 /
8
(6.7) 29 5 /
8
(75.2) 29 7 /
8
(75.9) 20¼ (51.4) 20½ (52.1) 5 (12.7)
30" Resistencias espirales 30 (76.2) 21½ (54.6) 3 (7.6) 26¾ (67.9) 28¼ (71.8) 19 1 /
8
(48.6) 20 (50.8) 5 (12.7)
32" Vidrio-cerámica 32¼ (81.9) 20¼ (51.4) 3¾ (9.5) 31 (78.7) 31¼ (79.4) 19 (48.3) 19¼ (48.9) 5¾ (14.6)
32" Resistencias espirales 32¼ (81.9) 20¼ (51.4) 3¾ (9.5) 31 (78.7) 31¼ (79.4) 19 (48.3) 19¼ (48.9) 5¾ (14.6)
36" Vidrio-cerámica 36¾ (93.5) 21 3 /
8
(54.4) 2 5 /
8
(6.7) 35 5 /
8
(90.5) 36 1 /
8
(91.8) 20¼ (51.4) 20½ (52.1) 5 (12.7)
36" Resistencias espirales
(36" X 18")
36 (91.4) 18 (45.7) 3 7 /
8
(9.8) 34¼ (87) 34 3 /
8
(87.3) 16 5 /
8
(42.2) 16¾ (42.5) 5 7 /
8
(14.9)
36" Resistencias espirales
(36" x 21½")
36 (91.4) 21½ (54.6) 3 (7.6) 32¾ (83.2) 34¼ (87) 19 (48.3) 20 (50.8) 5 (12.7)
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN
INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR
LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PARA SU SEGURIDAD: No amanece ni utilice gasolina u otros vapores
y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
Canadá Estados Unidos
