FRIGIDAIRE 318205403 - Manual (Page 13)

13
INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA

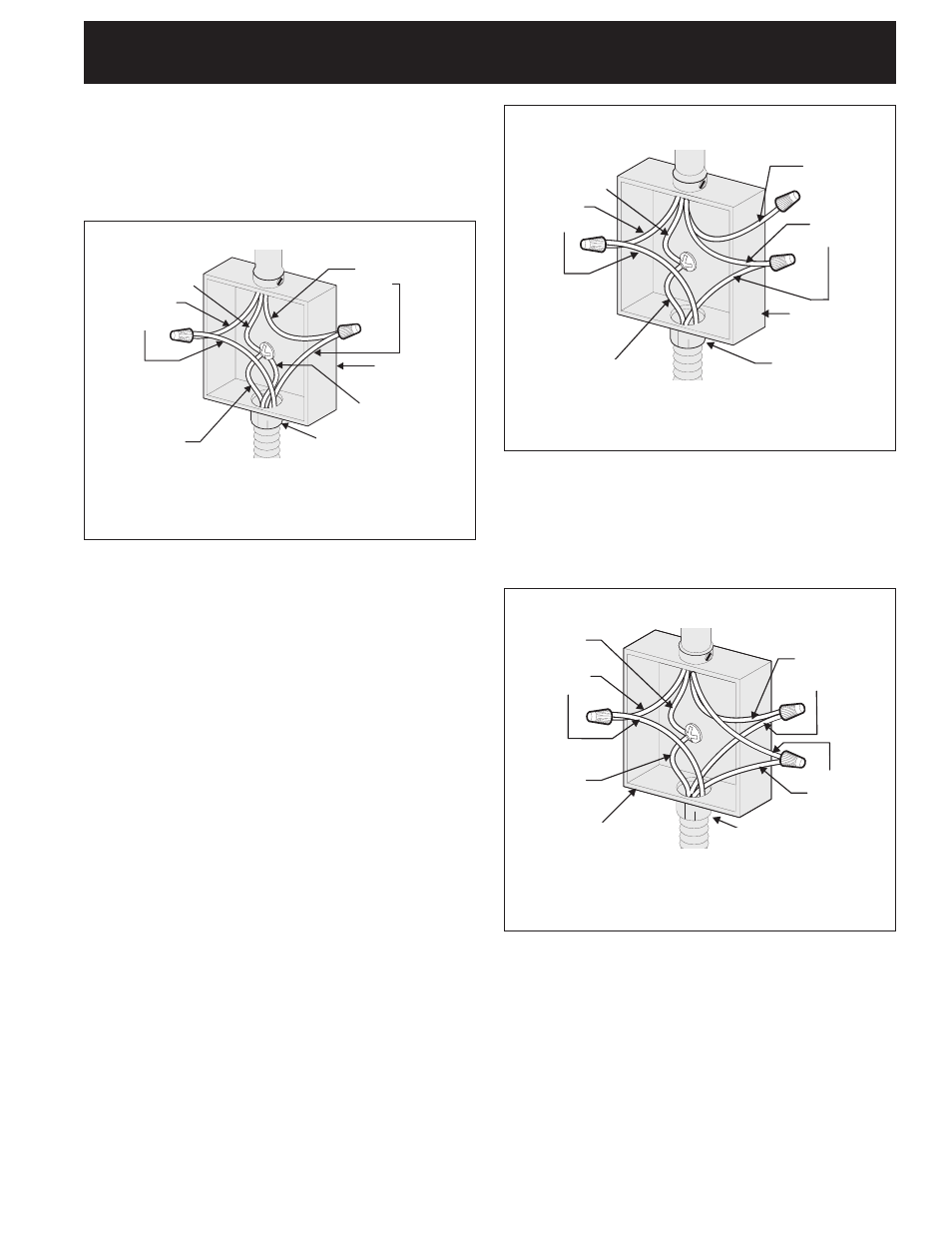

Figura 6 – CAJA DE EMPALME DE 4 ALAMBRES
PUESTA A TIERRA
Cable desde el suministro de energía
Alambres
negros
Alambre
blanco
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Cable de la estufa
Alambres
rojos
Alambre
desnudo
Alambre verde
o desnudo
Figura 7 - CAJA DE EMPALME DE 4 ALAMBRES
PUESTA A TIERRA
Cable desde el suministro de energía
Caja de empalmes
Cable de la estufa
Alambre
verde o
desnudo
Alambre
desnudo
Alambres
blancos
Alambres
negros
Alambres
rojos
Conductor de unión
listado-UL (o CSA)
Figura 5 – Solamente en los Estados Unidos
CAJA DE EMPALMES DE 3 ALAMBRES
PUESTA A TIERRA
Cable desde el suministro de energía
Caja de
empalmes
Cable de la estufa
Alambre
verde o
desnudo
Alambre desnudo
Alambre blanco
Conductor de unión
listado-UL (o CSA)
Alambres
negros
Alambres
rojos
Si su cocina tiene un cable de 4 hilos que debe
conectarse a una caja de juntas con conexión a
tierra de 3 hilos (ver figura 5):
1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 5.
Si el aparato se usa en una instalación de
circuito de ramal nuevo (1996 NEC), en una
casa rodante, en un vehículo para recreación o
si los códigos locales NO permiten la conexión
a tierra a través del cable neutral (blanco),
el
armazón del electrodoméstico NO TIENE QUE
estar conectado al alambre neutro del sistema
eléctrico de 4 alambres.
Si su cocina tiene un cable de 3 hilos que debe
conectarse a una caja de juntas con conexión a
tierra de 4 hilos (ver figura 6):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 6.
Si su cocina tiene un cable de 4 hilos que debe
conectarse a una caja de juntas con conexión a
tierra de 4 hilos (ver figura 7):
1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 7.
