11

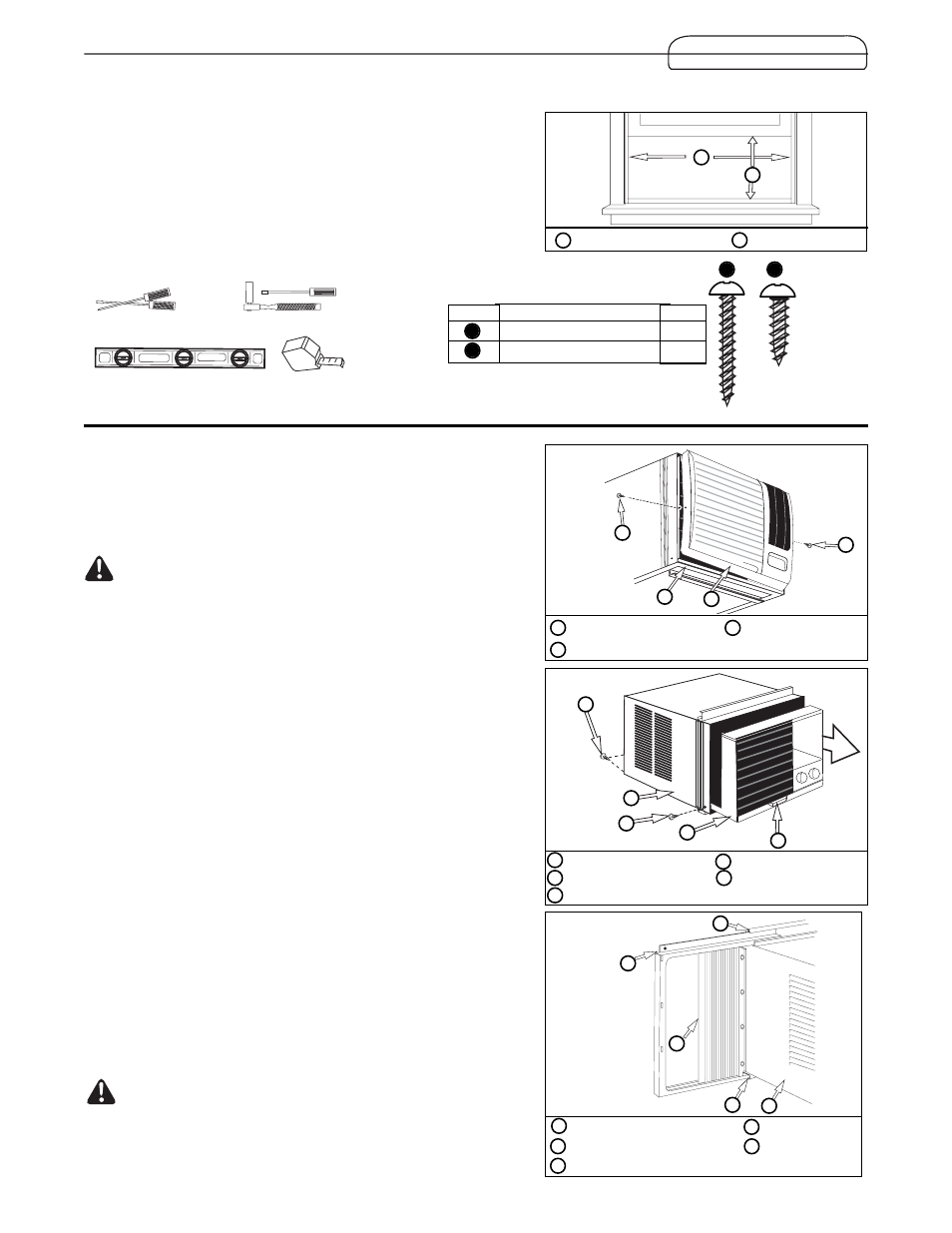

INSTALACION EN LA VENTANA
INSTALACION
Antes de desmontaje del chassis, apague la unidad y
desconecte el enchufe.
Desmontaje del Panel Decorativo Delantero
1.
Retire los tornillos que se encuentran a ambos lados del gabinete.
2.
Tire suavemente hacia adelante mientras sostiene
los dos lados del frente decorativo.
Desmontaje del Chasis
1.
Retire los dos (2) tornillos de embarque* del costado inferior trasero
del gabinete.
2.
Retire los dos (2) tornillos antirrobo de ambos lados delanteros
inferiores del gabinete. CONSERVE ESTOS TORNILLOS, ellos serán
usados posteriormente en la instalación.
3.
Deslice el chasis fuera del gabinete sujetando la manija de la
bandeja inferior y tirando hacia adelante a la vez que sujeta el barra
superior.
23 7/8” a 41 5/8”
A
B
C
A
A
D
A
B
C
D
E
E
Dimensiones de la Ventana
Este acondicionador de aire ha sido preparado en la fábrica para su
instalación en ventanas de guillotina estándares con aberturas de
26,875” a 41,625” de ancho y una abertura vertical de por lo menos
15,625” mínimo desde la parte inferior de la hoja móvil hasta el umbral.
El acondicionador de aire puede ser instalado en ventanas de 24” de
ancho, si se retiran los paneles de sellado laterales del gabinete.
Gabinete
Panel decorativo
Delantero tornillo
A
B
B
A
B
B
C
C
C
Barra superior
Marco del panel de relleno
Borde de fijación
A
B
C
Instalación del Marco del Panel de Relleno
1.
Deslice el marco del panel de relleno en el gabinete del
acondicionador de aire usando las guías que se encuentran arriba y
abajo de la unidad. Deslice el marco lo más cerca posible del
acondicionador de aire para que la cortina quede trabada en la
posición adecuada.
2.
Tire suavemente del marco hasta obtener la longitud que necesita
para realizar la instalación.
Tenga cuidado cuando esté trabajando alrededor de las
esqinas afiladas del gabinete ara evitar heridas o ropas
rasgadas.
Identificación de Tornillo
A
B
15 5/8” mínimo
Tornillos de embarque
Gabinete
Tornillos antirrobo
Chasis
Manija de la
bandeja inferior
A
B
C
D
E
Barra inferior
Gabinete
D
E
Instalacion en la ventana
Herramientas Necesarias
Destornilladores
Llave de tuercas de trinquete
Cinta de medir
Nivel
Partida
Nombre la parte
Tornillo de madera de 1”
Tornillo de madera de 5/8”
Cantidad
1
5
A
B
