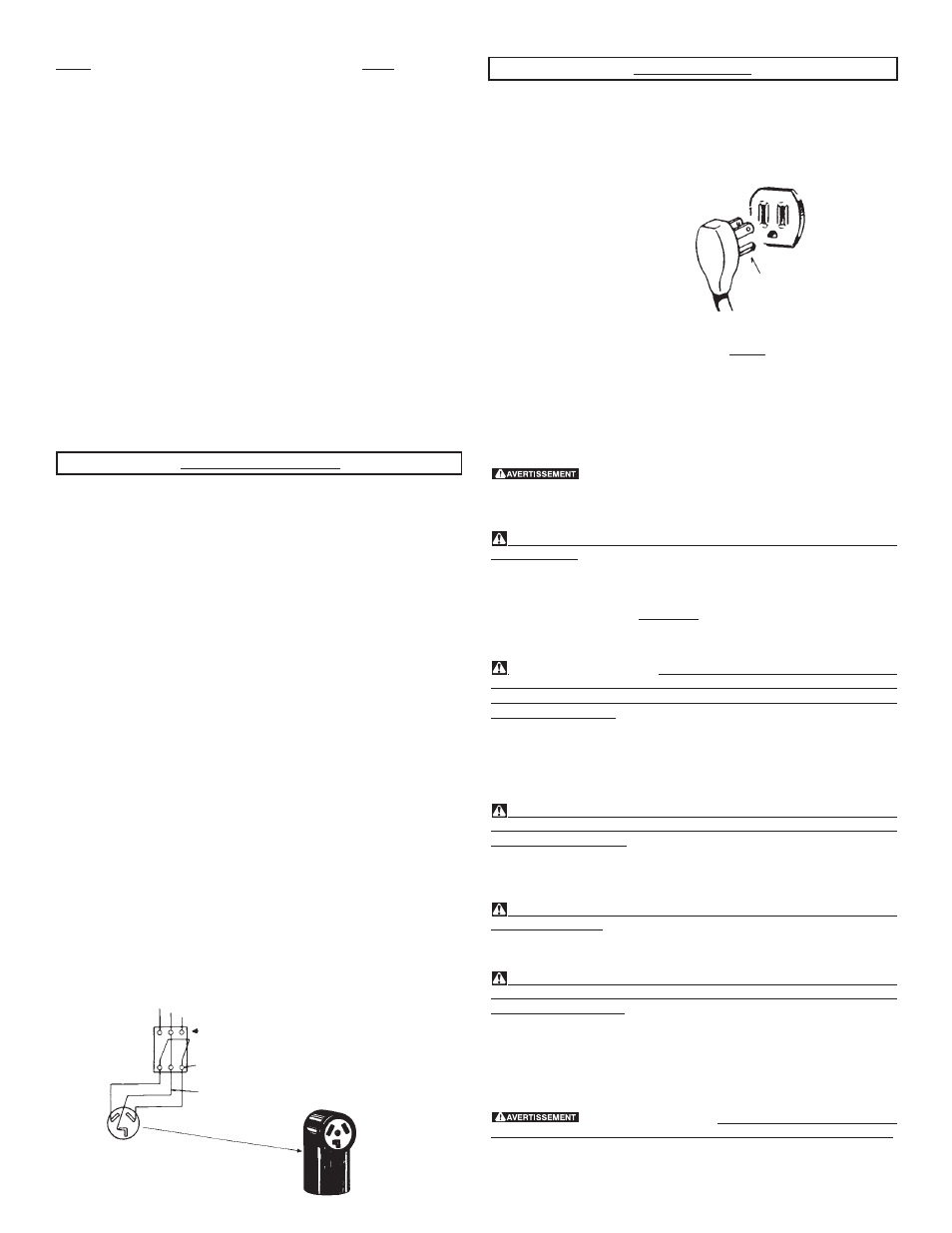

PRISE MURALE (CUIVRE)
FIL NEUTRE
SOUS RÉSERVE DES EXIGENCES
LOCALES
NEMA 10-30R (CUIVRE)
ALIMENTATION
ÉLECTRIQUE
FUSIBLES À RETARDEMENT OU
DISJONCTEUR DE 30 A
BOÎTE À FUSIBLES PRINCIPALE
NEUTRE À 3 FILS 120-240 VOLTS 60 CYCLES
Sécheuses à GAZ
CIRCUIT - Dérivation distincte de 15 A avec fusible à retardement ou
disjoncteur d’au plus 15 A.
ALIMENTATION ÉLECTRIQUE - 3 fils, 120 volts, une phase, 60 Hz,
courant alternatif.
Table des matières
SUJET PAGE
Avant l’installation 9
Installation électrique 9
Évacuation de l’air 9-10
Alimentation en gaz 10
Emplacement de la sécheuse 11
Installation dans une maison mobile 12
Dimensions de l’emplacement 12-13
Déballage 13
Porte Réversible 13
Installation électrique 14
Mise à la terre 14
Branchement électrique - 3 fils 14
Branchement électrique - 4 fils 15
Installation 15
Pièces de rechange 15
AVANT L’INSTALLATION
Outils et matériel requis pour l’installation :
1.
Tournevis à pointe cruciforme
2. Pinces multiprise
3. Niveau de menuisier
4. Tournevis à pointe plate ou à lame droite
5. Ruban adhésif pour conduites
6. Conduite en métal rigide ou flexible de 10,2 cm (4 po)
7. Grille de sortie
8. Pâte à joint pour conduites (modèle à gaz)
9. Couteau à mastic en plastique
INSTALLATION ÉLECTRIQUE
Sécheuses ÉLECTRIQUES
CIRCUIT - Dérivation distincte de 30 A avec fusibles à retardement ou
disjoncteurs d’au 30 A.
Utilisez des circuits avec un disjoncteur ou fusible séparé pour les
machines à laver et sécheuses, et NE PAS faire fonctionner une machine
à laver et une sécheuse sur un même circuit.
ALIMENTATION ÉLECTRIQUE - 3 fils, 240 volts, une phase, 60 Hz,
courant alternatif. (Canada - 240 volts, une phase, 60 Hz, courant
alternatif.)
CORDON D’ALIMENTATION ÉLECTRIQUE - La sécheuse DOIT être
reliée à un cordon d’alimentation électrique à 3 conducteurs NEMA
10-30 de type SRDT d’une capacité minimale de 240 volts, courant
alternatif, 30 A, avec fiche en L à 3 broches pleines ou repliées conçue
pour le branchement d’une sécheuse.
AVERTISSEMENT – Risque de choc électrique. Un appareil mis à la
terre à l’aide d’un lien ou câble conducteur neutre. La mise à la terre à
l’aide d’un conducteur ou câble neutre est interdite dans les cas suivants
: (1) les installations de nouveau circuit déviré (2) les maisons mobiles
(3) les véhicules récréatifs ou caravanes et (4) les régions où les codes
locaux interdisent la mise à la terre à l’aide d’un câble ou conducteur
neutre. (1) Débranchez le conducteur ou câble du neutre, (2) utilisez la
borne de mise à la terre ou le câble de mise à la terre de l’appareil
conformément aux codes locaux et (3) connectez ou branchez la borne
neutre ou le câble au neutre du circuit déviré de la manière habituelle
(si l’appareil doit être connecté à l’aide d’un cordon, utilisez un cordon
à 4 câbles ou fils pour ce faire). N’UTILISEZ QUE DES CÂBLES OU FILS EN
CUIVRE.
Elle DOIT être reliée à un cordon d’alimentation électrique à
4 conducteurs NEMA 14-30 de type SRDT ou ST (au besoin) d’une
capacité minimale de 240 volts, courant alternatif, 30 A, avec fiche en
L à 4 broches pleines ou repliées conçue pour le branchement d’une
sécheuse. Se reporter à la section BRANCHEMENT ÉLECTRIQUE D’UNE
INSTALLATION À 4 FILS.
(Canada - Cordon d'alimentation à 4 fils branché à la sécheuse.
PRISE - Prise NEMA 10-30R située de façon à ce que le cordon
d’alimentation électrique soit accessible une fois la sécheuse en place.
(Canada - prise NEMA de 14-30R.)
CORDON D’ALIMENTATION ÉLECTRIQUE - La sécheuse est
pourvue d’un cordon d’alimentation électrique à 3 fils de
120 volts.
ÉVACUATION DE L’AIR
Utiliser uniquement une conduite en métal rigide ou flexible de
10,2 cm (4 po) de diamètre (minimum) ainsi qu’une grille de sortie
approuvée pourvue de clapets qui s’ouvrent lorsque la sécheuse
fonctionne. Quand la sécheuse s’arrête, les clapets se ferment
automatiquement pour éviter les courants d’air et l’entrée d’insectes
ou de rongeurs. Afin de ne pas obstruer l’évacuation de l’air, laisser
une distance minimum de 30,5 cm (12 po) entre la grille de sortie et le
sol ou tout autre obstacle.
Les mises en garde qui suivent se rapportent
directement au fonctionnement correct et sécuritaire de la
sécheuse. Toute dérogation à ces mises en garde pourrait ralentir
le séchage et entraîner des risques d’incendie.
Ne pas utiliser de conduites en plastique flexible pour évacuer l’air
de la sécheuse. Une quantité excessive de charpie pourrait s’accumuler
dans la conduite d’évacuation, ce qui réduirait la circulation de l’air et
présenterait un risque d’incendie. Toute obstruction de la circulation
de l’air ralentit le séchage. Si la conduite existante est en plastique ou
en papier métallique, la remplacer par une conduite en métal rigide
ou flexible. S’assurer qu’il n’y a pas de charpie dans la conduite
existante avant d’installer la conduite de la sécheuse.
– Risque d’incendie – Une sécheuse à linge produit de la charpie
combustible. Si l’air n’était pas repoussé à l’extérieur de la maison, de
petites particules de charpie se retrouveraient dans la pièce où est
installée la sécheuse. Toute accumulation de charpie dans la maison
peut présenter des risques pour la santé et des risques d’incendie. La
sécheuse doit être connectée à une bouche d’évacuation vers
l’extérieur du bâtiment ou de l’immeuble. Vous devez inspecter
régulièrement l’évent extérieur et enlever toute accumulation de
charpie autour de l’évent et dans la cavité du conduit d’évacuation.
Ne laisser aucun matériau inflammable (comme des vêtements,
des tentures, des rideaux ou du papier) entrer en contact avec les
conduits d’évacuation. L’air de la sécheuse NE DOIT PAS être évacué
dans une cheminée, un mur, un plafond ni tout espace fermé d’un
bâtiment où la charpie pourrait s’accumuler et présenter un risque
d’incendie.
Augmenter la longueur du conduit rigide ou le nombre de coudes
permis au tableau «LONGUEUR MAXIMUM» risque de réduire la
capacité d'évacuation du circuit. Obturer le circuit peut créer un risque
d'incendie et augmenter le temps de séchage.
Ne pas poser de grillage sur l’ouverture extérieure des conduites
d’évacuation d’air ni utiliser des vis ou des rivets pour assembler la
conduite d’évacuation. De la charpie pourrait s’emprisonner dans le
grillage ou sur les vis ou les rivets et ainsi engorger la conduite
d’évacuation en plus de présenter un risque d’incendie et de ralentir le
séchage. Utiliser une grille de sortie approuvée pour fermer l’ouverture
extérieure et sceller tous les joints à l’aide d’un ruban adhésif pour
conduites. L’extrémité mâle de chaque composante de la conduite DOIT
être installée en aval par rapport à la circulation de l’air.
Risques d'explosion. Ne pas installer la sécheuse à un
endroit où l'on garde de la gazoline ou tout autre produit inflammable.
Si la sécheuse est installée dans un garage, elle doit être à un minimum
de 45,7 cm (18 po) au-dessus du plancher. Toute dérogation pourrait
provoquer la mort, l'explosion, l'encendie ou les brûlures.
REMARQUE : Il ne faut
en aucun cas retirer la
broche de mise à la
terre de la fiche.
BROCHE DE MISE
À LA TERRE
