Instrucciones de instalación

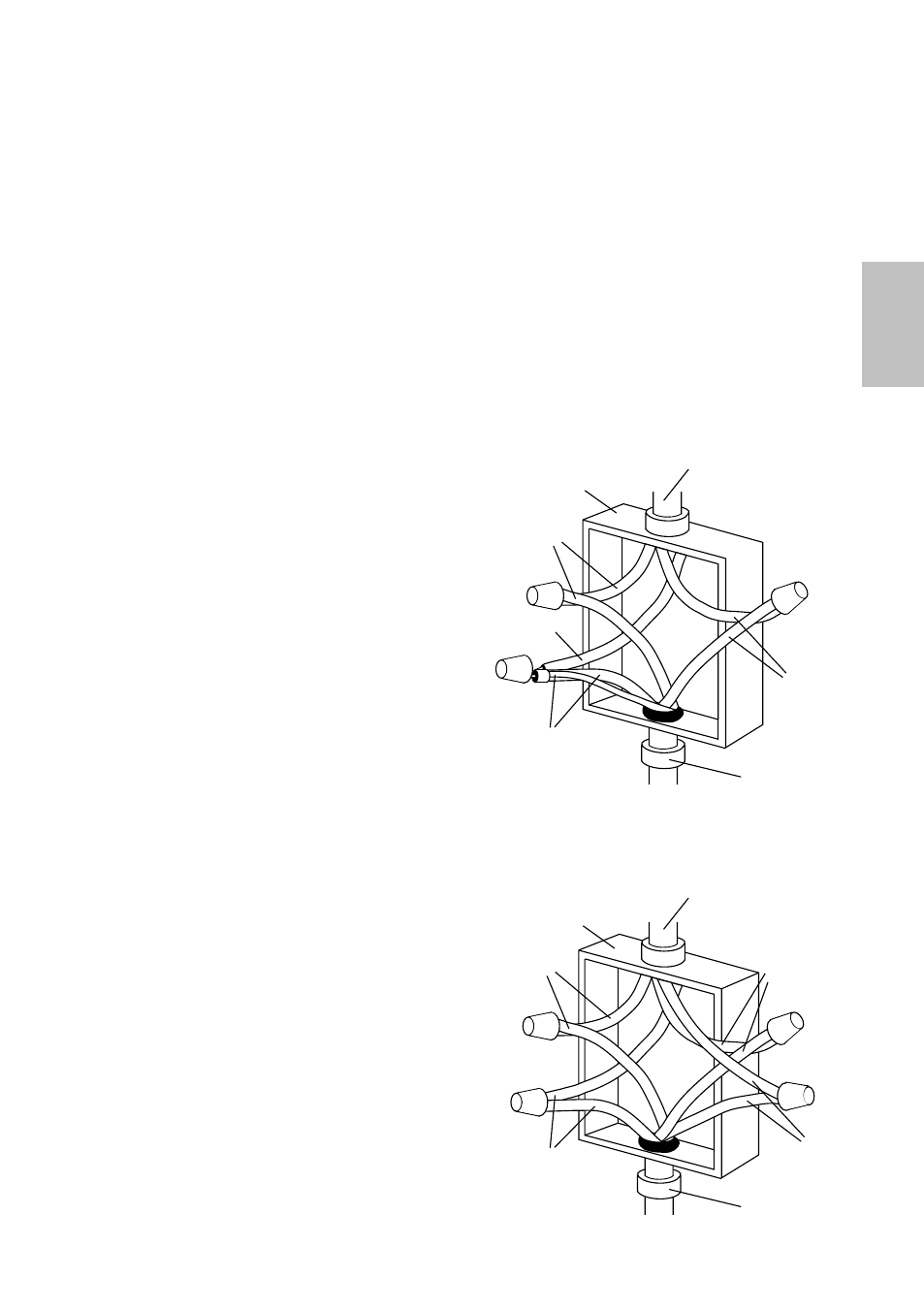

cable de la
fuente de
energía
caja de
conexiones
cable blanco
conector de
conducto listado
U.L.
cables de horno
puestos a tierra
blanco y verde,
rizados de
fábrica
cables rojos
cables
negros
4
Conecte los dos cables negros juntos con
los conectores torsionados.
5
Conecte los dos cables rojos juntos con los
conectores torsionados.
6
Conecte la conexión eléctrica según los
códigos y ordenanzas locales.
Si los códigos locales PERMITEN conectar
la toma a tierra del armario al cable
blanco neutral en la caja de conexiones:
7
Conecte los cables de horno rizados de
fábrica verde y blanco en el cable neutral
(blanco) de la caja de conexiones.
8
Vuelva a colocar la tapa de la caja de
conexiones.
O
Si los códigos locales NO PERMITEN
conectar el conductor de puesta a tierra
del armario al cable neutral (blanco) en la
caja de conexiones:
7
Separe los cables de horno rizados de
fábrica verde y blanco.
8
Conecte el cable de horno blanco al cable
neutral (blanco) de la caja de conexiones.
9
Conecte el cable de horno de puesta a
tierra verde a un cable de tierra de la caja
de conexiones.
10
Vuelva a colocar la tapa de la caja de
conexiones.
O
Si está realizando una conexión a un
sistema eléctrico de cuatro
cables:
7
Separe los cables de horno verde y blanco.
8
Conecte el cable de horno blanco al cable
neutral (blanco) de la caja de conexiones.
9
Conecte el cable de horno de puesta a
tierra verde al cable de puesta a tierra
(verde) de la caja de conexiones.
No conecte el cable de puesta a tierra
verde al cable neutral (blanco) de la
caja de conexiones.
10
Vuelva a colocar la tapa de la caja de
conexiones.
cable de la
fuente de
energía
caja de
conexiones
cables
negros
conector de
conducto listado
U.L.
cables rojos
cables de horno
puestos a tierra
verdes, rizados
de fábrica
cables blancos
