12
Juego de adaptador de ventana
Panel de la ventana

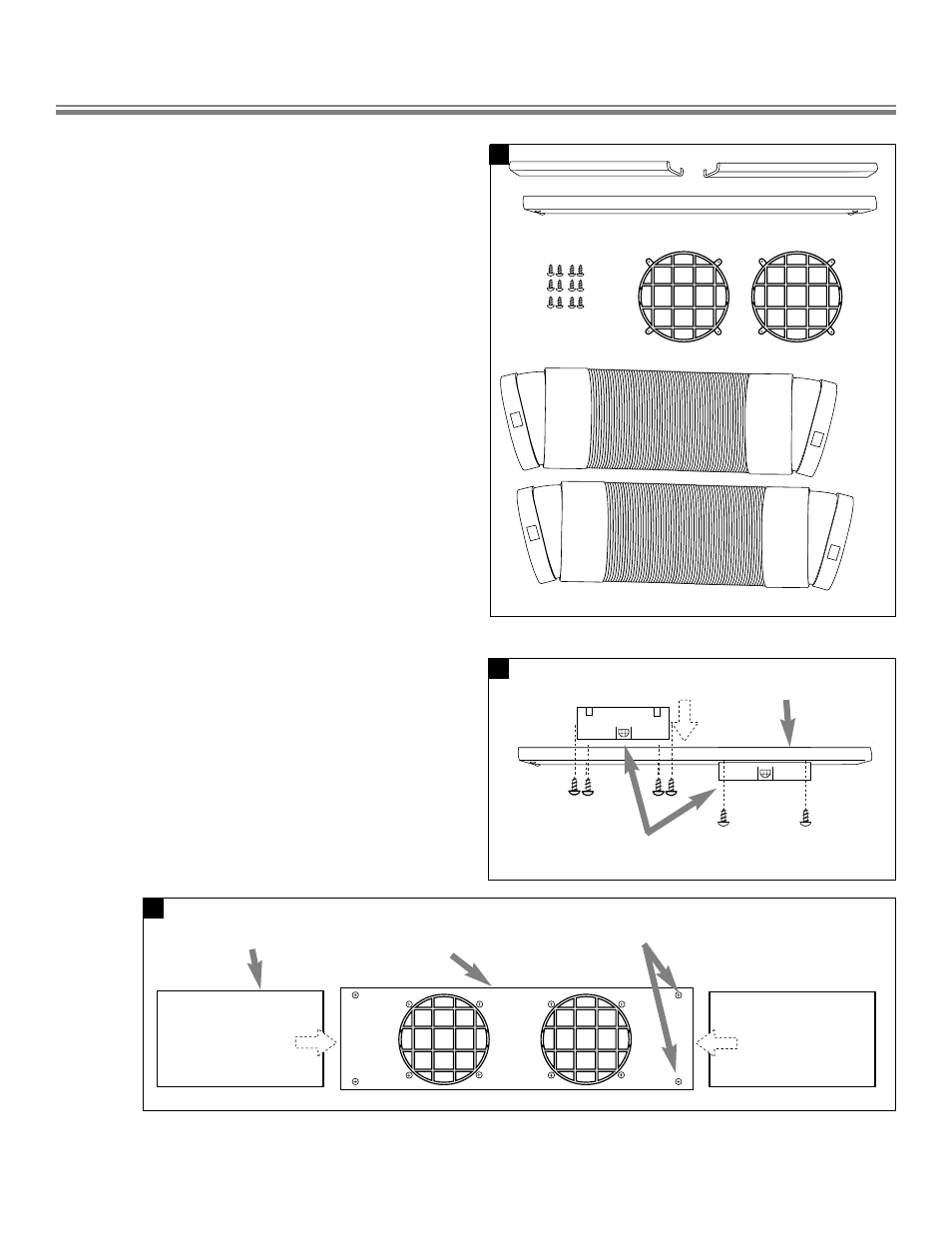

Instrucciones de montaje del juego de adaptador
de ventana
1. Inserte los adaptadores de tubo a través de la parte trasera
del panel de la ventana.
2. Asegure cada adaptador de tubo con cuatro tornillos a
través de la parte delantera del panel de la ventana.
3. Inserte en el panel de la ventana las extensiones del panel.
Apriete levemente los tornillos en el panel de la ventana
para sujetar las extensiones en su lugar.
Extensiones del panel
de la ventana
Adaptadores de tubo
Tornillos de las extensiones
del panel de la ventana
Parte trasera del
panel de la ventana
Tubos de renovación del aire
Tornillos
Adaptadores de tubo
Panel de la ventana
Extensiones del panel de la ventana
Juego de adaptador de ventana
Con su acondicionador de aire se incluye, en una caja separada,
un juego de piezas de instalación. Antes de deshacerse del
material de empaque de su acondicionador, ubique la caja que
contiene estas piezas y asegúrese de que no falte ninguna.
Panel de ventana: Se fija a la abertura de la
ventana para permitir la
renovación del aire para la
transferencia de aire del
sistema.
Extensiones del Extienden el panel de ventana
panel de la ventana: para ajustarlo a ventanas de
varias dimensiones.
Adaptadores de tubo: Conecta los tubos de renovación
del aire al panel de ventana.
Tornillos: Se incluyen 12 tornillos para
instalar el juego de adaptador
de ventana. Algunos tornillos
pueden estar parcialmente
instalados en el panel de la
ventana.
Tubos de renovación Circula el aire entre el
del aire: acondicionador y el exterior.
