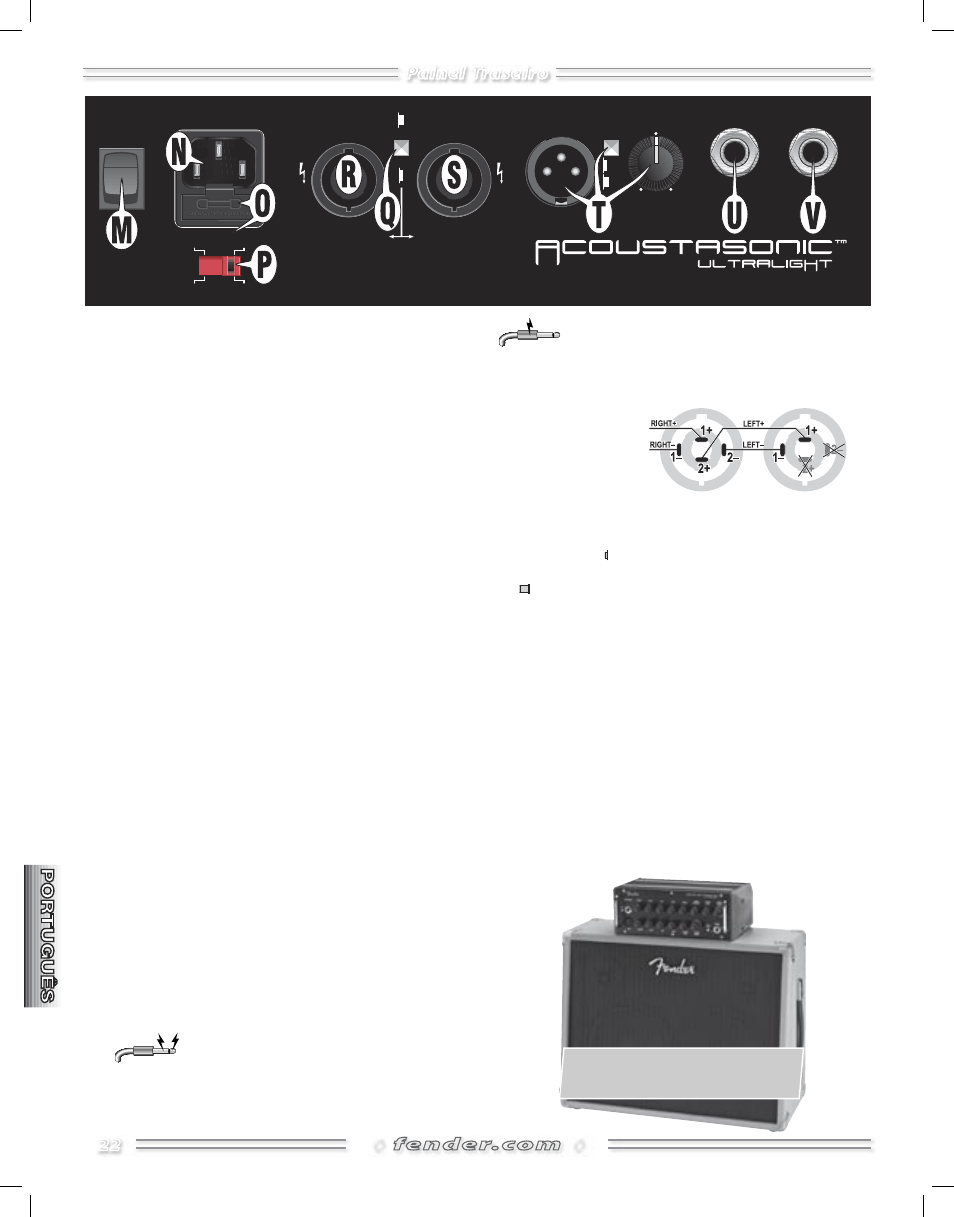

Painel Traseiro

��

INPUT POWER

500W

FUSE

��

2 CONDUCTOR = LEFT

2 CONDUCTOR = MONO

4 CONDUCTOR = STEREO R/L

2 CONDUCTOR = RIGHT

��

M. POWER— LIGA/DESLIGA a unidade.

N. IEC POWER INPUT SOCKET— Conecte uma saída aterrada

conforme a configuração do seletor de Voltagem {P} do seu
local. Quando você for viajar fora do seu pais, certifique-se
que você possua fio de alimentação compatível com cada
destinação.

O. FUSE— Protege o amplificador de falhas elétricas. Somente

substitua um fusível queimado por um com as mesmas
especificações para a configuração do seletor de Voltagem
{P}. Instale o fusível correto quando você mudar a confi-
guração do seletor de Voltagem e antes conectar o fio de
alimentação. Para trocar o fusível, primeiramente, remova o
fio de alimentação, em seguida use a chave de fender para
deslocar a caixa do fusível.

P. VOLTAGE SELECTOR— Configure para a fonte de alimenta-

ção do local antes de conectar o fio de alimentação.

Q. STEREO/MONO MODE— Seleciona o modo de operação

para o seu Amplificador Acoustasonic Ultralight. DESLIGUE
a unidade antes de mudar os modos e altere as conexões de
alto-falante antes de LIGAR a unidade novamente.

R/S. RIGHT & LEFT SPEAKER OUTPUTS — Conecte uma das

seguintes configurações de alto-falante:

• Caixa Estéreo Acoustasonic Ultralight —Configure o botão

modo {Q} para Estéreo, em seguida conecte o alto-falante
para a saída Direita {R} usando o cabo fornecido tipo 4-con-
ductor Speakon®. NOTA: Para evitar sobrecarga da unidade,
NÃO use a saída esquerda {S} com esta configuração

• Alto-falantes de Canal Direito/Esquerdo, Cada mínima 4-

ohms – conecte as saídas Direitas e Esquerdas usando cabos
tipo 2–conductor, cada um com um plugue Speakon® de um
lado e um plugue combinando a entrada de alto-falante no
outro lado.

• Alto-falantes de Canal Direito/Esquerdo, Cada 4-ohms

mínima – conecte AMBOS os alto-falantes para a saída Direita
usando um cabo (adaptador) que possui um plugue tipo
4-conductor Speakon® de um lado e dois plugues 2-conduc-
tor combinando com as entradas de alto-falantes do outro
lado. NOTA. Para evitar sobrecarga nesta unidade, NÃO use a
saída Esquerda {S} com este configuração.

AVISO: Saídas de alto-falantes possuem
20 volts em ambos os condutores e o amplifica-

dor desligará caso uma ou outra entre em contato com um
superfície atterado.

Qualquer metal exposto nos plugues não deve tocar

o terra quando os cabos de alto-falantes estiverem

conectados; use plugues insulados (plástico) quando for
possível.

DIAGRAMA DE

SAÍDA DE

ALTO-FALANTE

T. LINE OUTPUT— Saída XLR Balanceada para conexão com

equipamento de som.

• Ground Lift:

Pressione IN para desconectar terra (pin 1)

que pode reduzir ruídos causados por fiação não padrão. .

Normalmente deixe o Ground Lift OUT.

• Nível de linha da saída: Ajusta a força do sinal para acomo-

dar a sensibilidade de equipamento externo.

U. FOOTSWITCH— Conecte a pedaleira fornecida para ativar

alteração remota de efeitos para cada canal como indicado
pelo indicador da pedaleira. Conecte a pedaleira usando
um cabo de alto-falante não protegido ao invés de usar um
cabo de instrumento quando for possível.

V. TUNER OUT— Conecte o seu afinador aqui. Pressione Tuner/

Mute {J} no painel frontal para afinar em silencio.

Gabinete Recomendado. O gabinete

Fender® Acoustasonic™ Ultralight

(Numero de peça: 227-1700-000)

��

◊
