Vorderseite

◊

��

INPUT POWER

500W

FUSE

��

2 CONDUCTOR = LEFT

2 CONDUCTOR = MONO

4 CONDUCTOR = STEREO R/L

2 CONDUCTOR = RIGHT

��

Dieser sehr transportfreundliche, großartig klingende Amp
liefert klangvolle Reproduktionen von akustisch-elektrischen
Instrumenten …mit beispiellosen Features und Leistungsdaten,
zum ersten Mal verfügbar dank Fenders proprietärem Design.
Jetzt können Sie Ihren Sound schnell & einfach zu Aufnahme-
Sessions oder Gigs mitnehmen, beim Üben mit Kopfhörern hoch-
wertige Stereo-Effekte genießen sowie ein Mikrofon/Wandler-
Pickup-System oder sogar ein Mikrofon anschließen. Vorbereitet
für den Einsatz mit der Acoustasonic Ultralight Stereo-Box.
Features:
• 2 X 125 Watt Ausgangsleistung, Stereo oder Mono schaltbar
• geringes Gewicht von 3,5 kg (7.6 lbs)!
• Instrumenten-Kanal auf Akustikinstrumente zugeschnitten

• breitbandiger EQ
• Notch-Filter und Phase Feedback-Regler
• String Dynamics™—verringert schroffe Klänge bei hartem

Saitenanschlag

• Mikrofon-Kanal für Gesang

• echt elektronisch symmetrierter XLR-Eingang
• Phantomspannung für Kondensatormikrofone

• 16 abgestimmte DSP-Effekte pro Kanal
• professioneller Line Out—Level-Regler und Ground Lift
• Switchcraft HPC® Boxen-Ausgang—Speakon® kompatibel,

überragende Spannungsübertragung und arretierbare
Anschlüsse

• Spannungs-Wahlschalter—weltweit anschließbar (geprüftes

Netzkabel erforderlich)

• Oberseite und Seitenwände aus massivem premium Ahorn
• unsichtbares Boxen-Dockingsystem (zum Patent ange mel-

det)—sichert den Amp magnetisch auf einer Acoustasonic™
Ultralight-Box

• Stereo-Kopfhörer-Ausgang
• inklusive 2-Tasten Fußschalter und gepolsterter Tragetasche

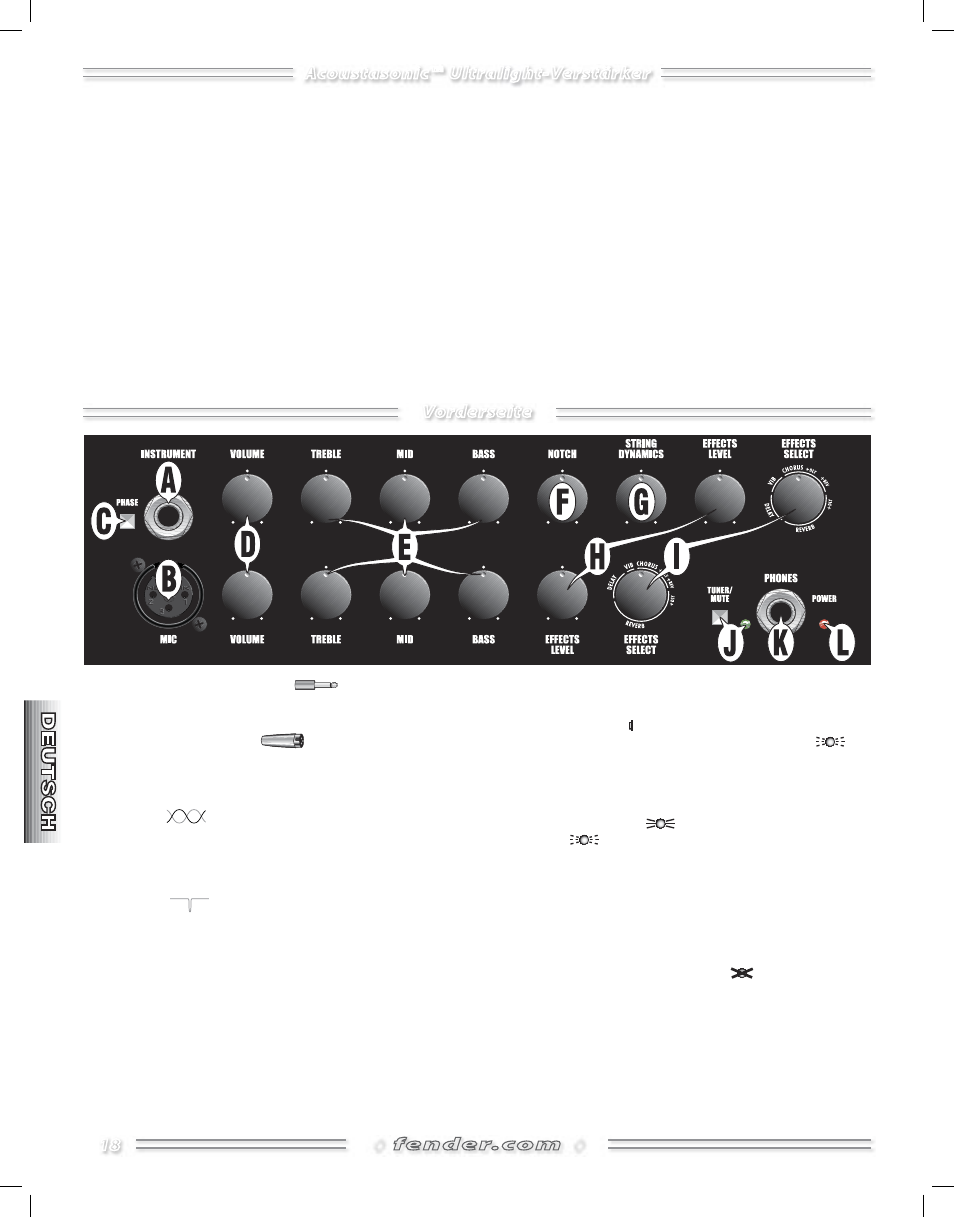

A. INSTRUMENTEN-EINGANG—

Schließen Sie hier

Ihr akustisch-elektrisches Instrument an. Die Regler für den
Instrumenten-Kanal liegen alle in der oberen Reihe.

B. MIKROFON-EINGANG—

Symmetrische XLR-Buchse

für niederohmige Mikrofone. Die Regler für den Mikrofon-
Kanal liegen alle in der unteren Reihe. Phantomspannung
vorhanden (+15V DC).

C. PHASE—

Kehrt die Phase des Instrumenten-Kanals

um, wodurch sich manchmal Feedback verringern lässt.

D. VOLUME— Regelt die Lautstärke des Kanals.

E. TREBLE / MID / BASS— Regelt den Klangcharakter des Kanals.

F. NOTCH—

Durch langsames Drehen können Sie die

Feedback-Frequenz auf dem Instrumenten-Kanal finden
und unterdrücken. Bei Nichtbenutzung den Regler ganz
nach links drehen.

G. STRING DYNAMICS— Ein dynamischer Klangformungs-

Filter, der mit Ihrer Spielintensität variiert. Nach rechts
Drehen, um schroffe Höhen bei Spitzenpegeln (oder hohen
Lautstärken) zu verringern, ohne die knackige Helligkeit bei
sanfterer Spielweise zu beeinträchtigen.

H. EFFECTS LEVEL— Regelt die Effektstärke pro Kanal. Zum

Ausschalten der Effekte: volle Linksdrehung oder Fußschalter
betätigen.

I. EFFECTS SELECT— Wählt den aktiven Effekt pro Kanal.

Siehe Effekt-Beschreibungen auf Seite 20.

J. TUNER/MUTE— Drücken (IN), um den Amp stumm-

zuschalten; nützlich zum lautlosen Stimmen.

Bei

Aktivierung blinkt die LED.

K. PHONES— Zum Anschluss von Stereo-Kopfhörern; Boxen-

Ausgänge sind automatisch stummgeschaltet.

L. POWER-ANZEIGE—

Leuchtet bei eingeschaltetem

Gerät.

Blinkt bei Überlastungen, z. B. defektes

Boxenkabel, falscher Anschluss, Überhitzung oder falsche
Boxen-Impedanz. Das Gerät versucht automatisch einen
Reset. Falls jedoch die Überlastung nach fünf Versuchen
immer noch besteht, bleibt der Amp im Schutz-Modus, bis er
ausgeschaltet wird. Beseitigen Sie die Überlastungsursache
und schalten Sie den Amp wieder EIN. Sollte diese LED
immer noch leuchten, bringen Sie das Gerät zu einem auto-
risierten Fender® Service Center.

Wenn die Power-

Anzeige nicht leuchtet, prüfen Sie die Sicherung. Bei intak-
ter Sicherung lassen Sie das Gerät 15 Minuten ausgeschaltet,
damit sich das Netzteil zurücksetzen kann. Wenn dies miss-
lingt, bringen Sie das Gerät zu einem autorisierten Fender®
Service Center. Externe Geräte mit hoher Ausgangsleistung,
z. B. Effekte, können den Amp überlasten.

M. POWER— Schaltet das Gerät EIN-AUS.
