34
920-024-07
PASO 3 Meta el gabinete en el hueco sufi cientemente como para permitir que el canal de guía de la placa del antepecho haga contacto
con la superfi cie interior de la pared (Ver Figura O).
PASO 4 Taladre tres (3) huecos piloto de un diámetro de 5/32" pulgada a través de los huecos de la placa del antepecho en el marco
e instale tres (3) tornillos largos #12 x 2" (Elemento #4) (Ver Figura O).
NOTA: LOS SUJETADORES OPCIONALES QUE SE PUEDEN EMPLEAR PARA ASEGURAR LA PLACA DEL ANTE-
PECHO A LA PARED Y LAS REPISAS DE APOYO A LAS PAREDES EXTERIORES NO SE SUMINISTRAN
PERO LOS PUEDE ENCUENTRAR EN CUALQUIER FERRETERIA.
PASO 5 Taladre dos (2) huecos piloto de 5/32" (4 mm) de diámetro a cada lado de los lugares que aparecen en la Figura O e instale
cuatro (4) tornillos #12 x 2" (Elemento #4). Si la construcción del hueco en el paso 2 da un montaje fuerte con vigas verti-
cales sólidas, no se necesitan repisas de apoyo. La instalación debe sostener el peso de la unidad más un peso adicional de
cuatrocientas (400) libras (185 kg) en la parte de atrás del gabinete. Las repisas de apoyo pueden emplearse en instalaciones
a través de la pared como se demuestra en la Figura O, para lograr un apoyo adicional.
PASO 6 Si se desea, se puede emplear una moldura de acabado alrededor del gabinete por el lado interior, el cual lo debe suministrar
la persona que haga la instalación (Vea la Figura O).
MOLDE PARA REBORDE
(DECORATIVO)
USE UN (1) TORNILLO #12 x 2" PULGADAS
(51 mm) EN CADA REPISA. TALADRE HUECOS
PILOTO DE 5/23 PULGADA (4 mm)
REPISAS DE APOYO (ELEMENTO #1)
(VER LA NOTA ANTERIOR)
NOTA: EN LAS INSTALACIONES A TRAVES DE
LA PARED SE PUEDEN OMITIR LAS REPISAS DE
APOYO SI SE ASEGURA EL GABINETE DE LA
FORMA SIGUIENTE: PERFORE DOS HUECOS A
CADA LADO E INSTALE 4 GANCHOS (DOS A CADA
LADO). USE TORNILLOS #12A x 2" PULGADAS (51
mm), TORNILLOS ARTICULADOS O TORNILLOS
CON ANCLA DE EXPANSION, COMO SE MUESTRA
EN EL PASO 5.
DECLIVE HACIA ABAJO DE
3/8 DE PULGADA (10 mm)
RELLENE CON MASILLA LA PARTE
SUPERIOR Y LOS LADOS

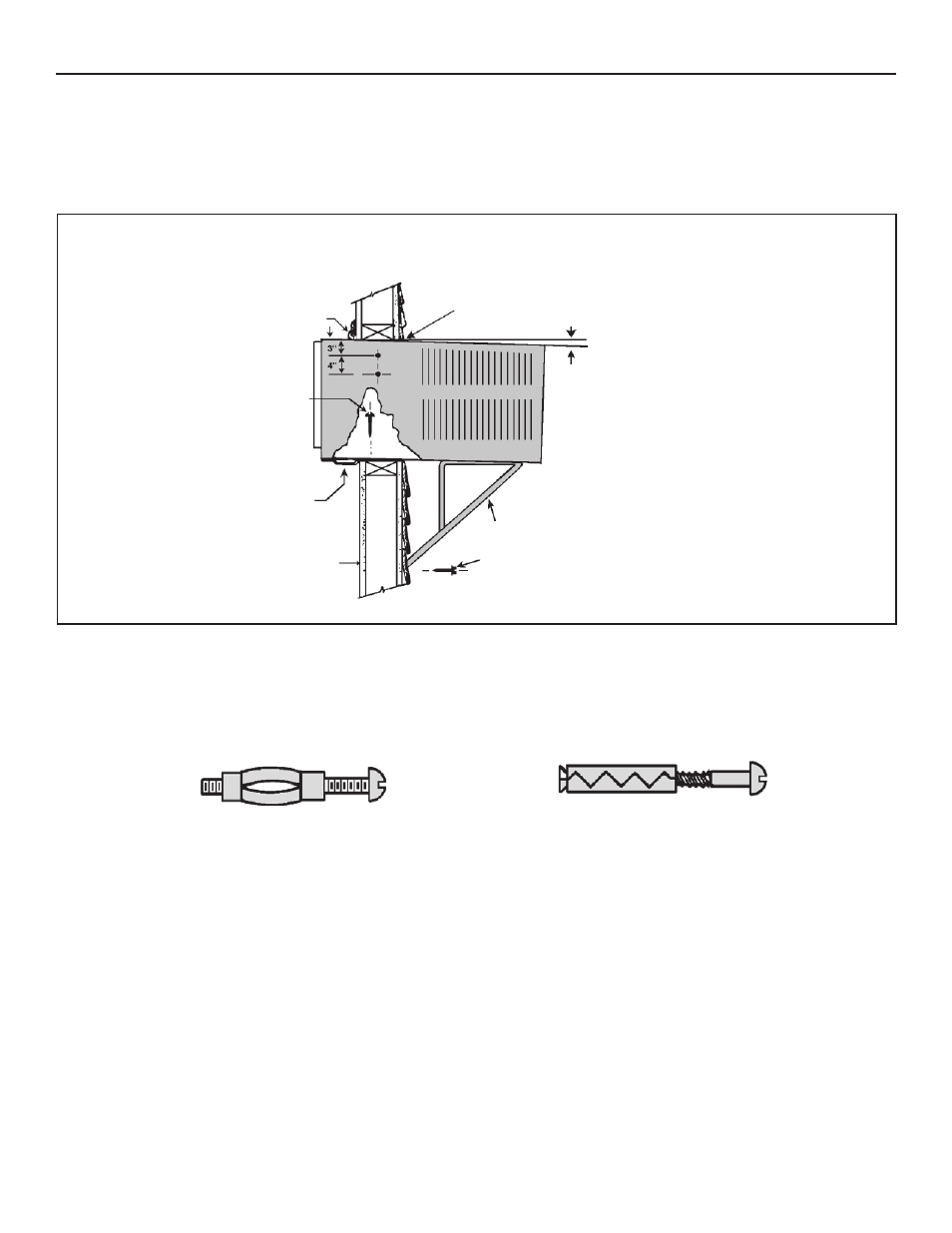

Figura O
INSTALACION TIPICA
CANAL GUIA DE LA PLACA
USE TRES (3) TORNILLOS
LARGOS #12A x 2" PULGADAS
(51 mm)
SUPERFICIE DE LA
PARED INTERIOR
TORNILLO ARTICULADO O MOLLY TORNILLO DE ANCLA DE EXPANSION
