Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

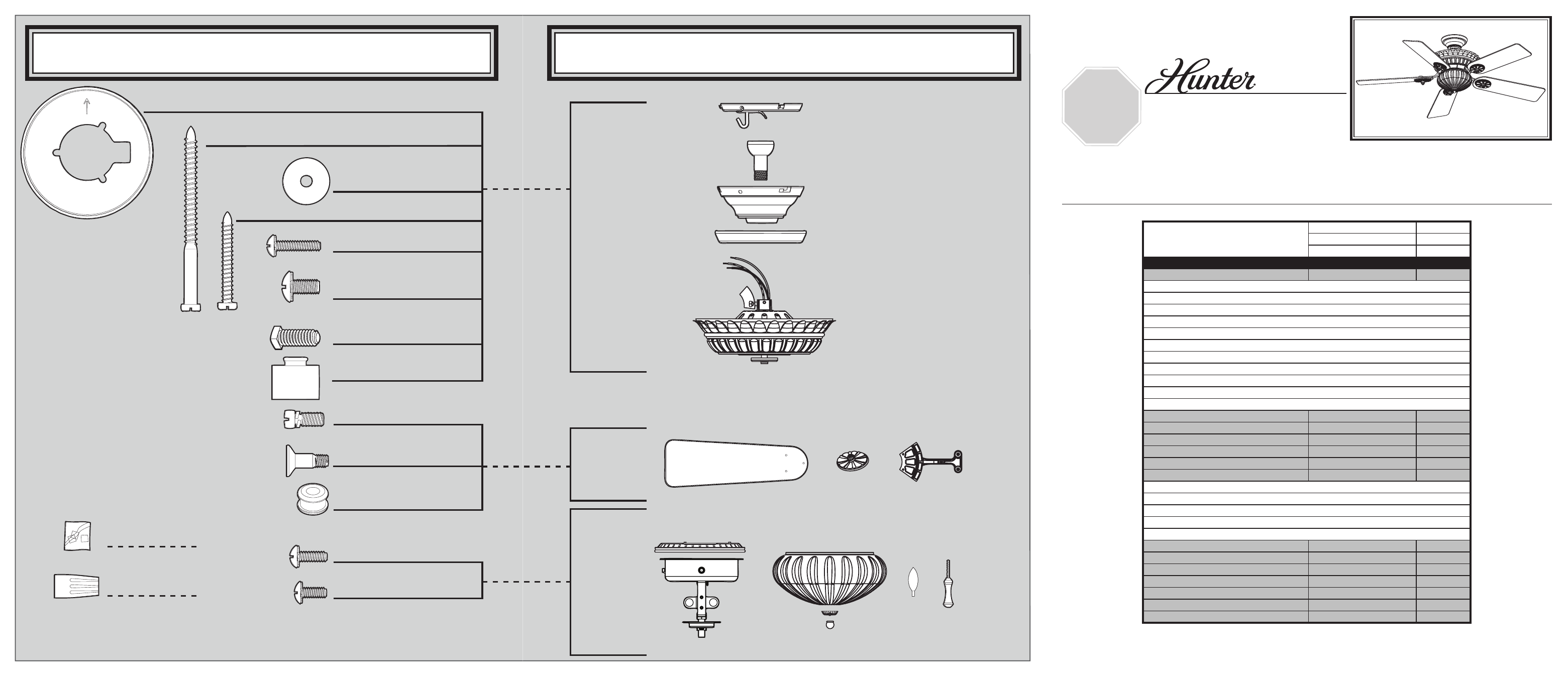

GUÍA DE PIEZAS GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 3
x 3
x 1
x 4
x 16
x 16
x 1
x 4
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Roseta de perfil bajo
Mounting Isolator
Tornillo,
mecánico, 6-32
Lista de piezas
No. del modelo 28608
No. del dibujo de ensamblaje 97187-01
Acabado Cocoa Pulido
Nombre del ítem Cantidad No. de la pieza
* Kit del sistema de suspensión 97342-04
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perfil bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
* Tornillo, de roseta de perfil bajo
Conjunto del interruptor 1 99092-02
Medallón de la paleta 5 76150-01
Soporte de paletas 6 97186-05
Paleta 5 87451-01
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 97187-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Pendiente del tirador de cadena 1 65399-02
Pendiente del tirador de cadena 1 74393-08
Tope inferior 1 65743-01
Cubierta ornamental 1 64304-01
Bombilla 2 77646-03
Globo / Pantalla 1 87615-02
