12 | Service à la clientèle de Wolf 800.222.7820
1 Retirez la surface de cuisson.
2 Appliquez une mince pellicule de vaseline sur le rebord
inférieur extérieur de la cuvette de la surface de cuis-
son. La vaseline facilitera le retrait futur.
3 Insérez la surface de cuisson dans l'ouverture.
4 Assurez-vous que la surface de cuisson est entièrement
appuyée et centrée dans l'ouverture.
5 Installez des quadrants sur l'ensemble de soupape
en pivotant dans le sens horaire jusqu'à ce qu'ils
soient bien serrés manuellement. Ne serrez pas trop.
Reportez-vous à l'illustration ci-dessous.
6 Appliquez un agent d'étanchéité entre la surface de
cuisson et le comptoir.
7 Utilisez la raclette pour lisser le joint et éliminer
l'excédent d'agent d'étanchéité.
8 Laissez l'agent d'étanchéité reposer pendant 20 minutes.
9 Utilisez de l'alcool dénaturé et des serviettes en papier
pour nettoyer le joint.
10 Laissez l'agent d'étanchéité sécher pendant 24 heures.
11 Utilisez un nettoyant/poli pour acier inoxydable pour
éliminer l'agent d'étanchéité du comptoir et de la
surface de cuisson.
Surface de cuisson de style contemporain
INSTALLATION À AFFLEUREMENT
Les articles suivants sont fournis :
• Une trousse d'installation requise.
• Un gabarit en option pour faciliter le placement de la
surface de cuisson.
• Un gabarit en option pour faciliter le placement du trou
de soupape.
REMARQUE IMPORTANTE : Avant d'installer la surface de
cuisson, installez des entretoises de tige de soupape sur les
dispositifs de retenue des tiges de soupape pour obtenir la
profondeur appropriée. Une façade de 1 po
(25) d'épaisseur
ne nécessite pas d'entretoise. Pour toutes les façades
mesurant moins de 1 po
(25) , soustrayez l'épaisseur de la
façade de 1 po (25) pour déterminer l'épaisseur d'entretoise
requise.
1 Une fois l'espace requis déterminé, retirez l'endos en
papier des entretoises et appliquez-les sur chaque tige
de soupape. Reportez-vous à l'illustration ci-dessous.
2 Éliminez la poussière et les débris de toutes les surfaces.
3 Insérez l'avant de la surface de cuisson dans l'ouverture.
Inclinez légèrement la surface de cuisson pour aligner
chaque tige de soupape avec les trous dans la façade et
abaissez l'arrière de la surface de cuisson en place.
4 Vérifiez qu'il y ait un écart d'au moins 1/16 po (2) jusqu'au
comptoir autour du périmètre de la surface de cuisson.
L'écart permet l'expansion causée par la chaleur. Le
comptoir pourrait être endommagé si l'écart est insuf-
fisant.

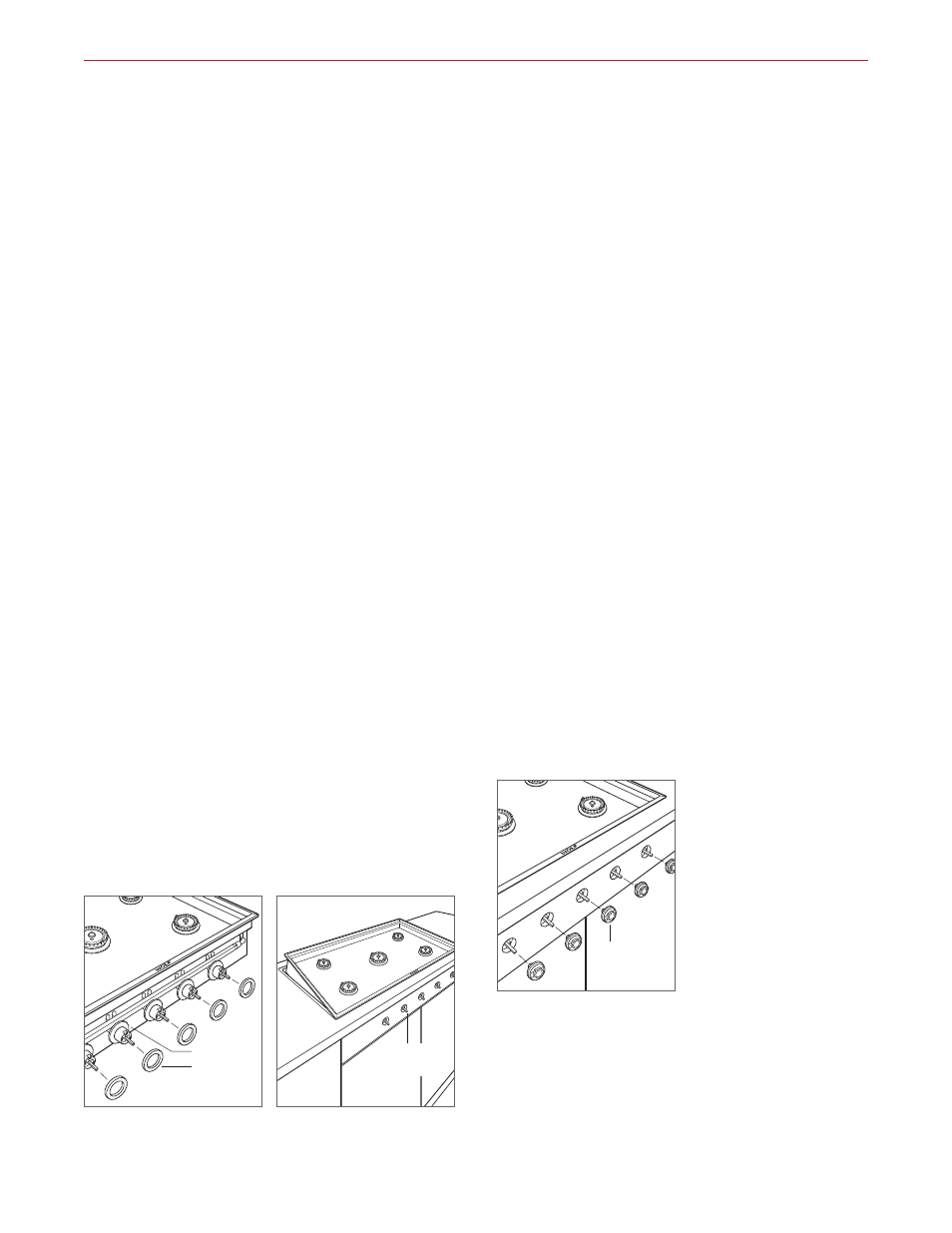

BEZEL
Installez les cadrans
CADRAN
SPACER
RETAINER ALIGN
VALVE STEMS
Appliquez les entretoises
avant l'installation
Installez la surface de cuisson
de style contemporain
ALIGNEZ LES
TIGES DE
SOUPAPE
ENTRETOISE
RETENUE
