8 | Service à la clientèle de Wolf 800.222.7820
Surface de cuisson au gaz de 36 po—style contemporain

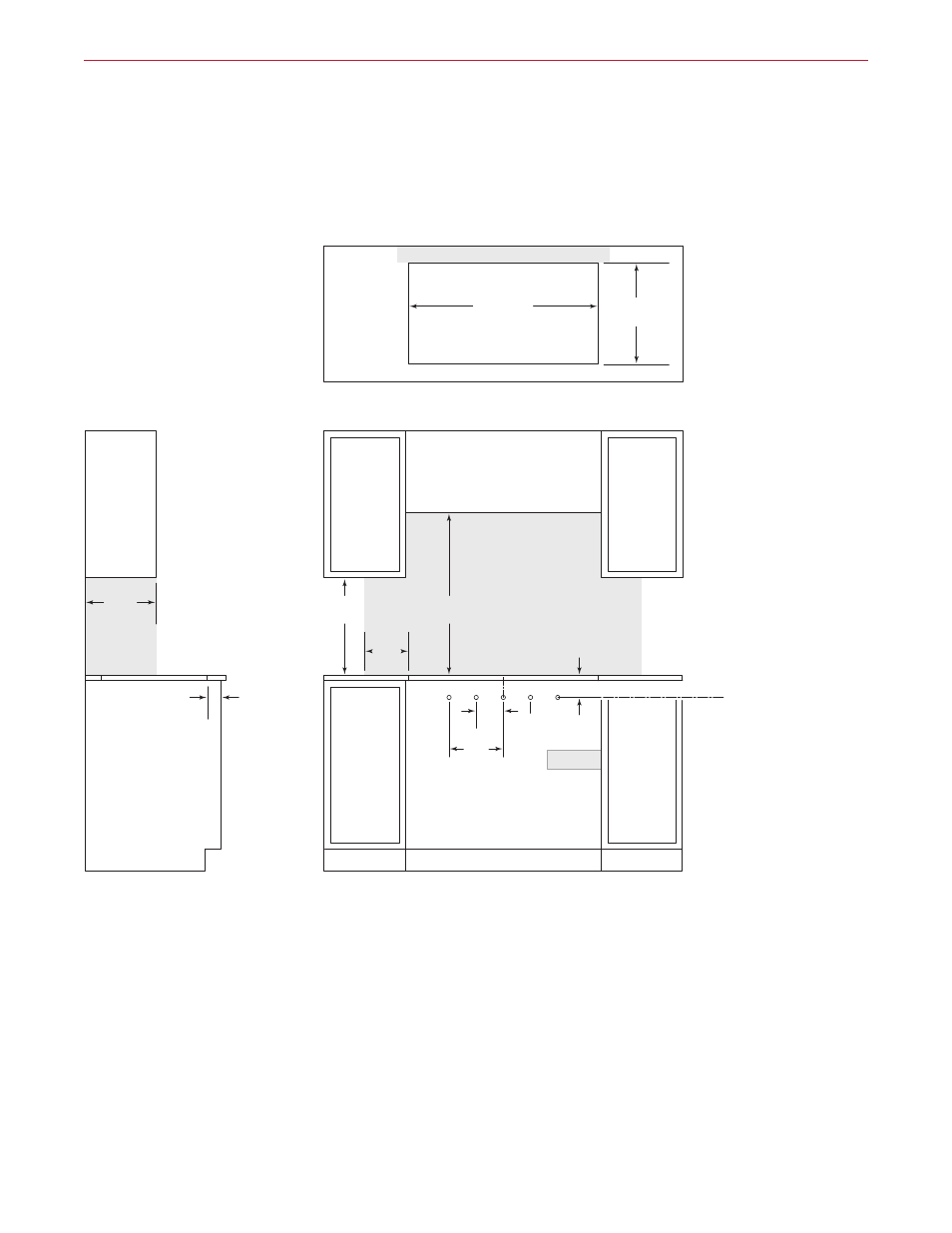

INSTALLATION STANDARD
VUE DE FACE VUE DE PROFIL
REMARQUE : la zone ombragée au-dessus du comptoir indique le dégagement minimal jusqu'aux surfaces combustibles;
des matériaux combustibles ne peuvent pas se trouver dans cette zone.
L'épaisseur maximale de façade 1 po
(25) . L'épaisseur de 1 po (25) étend 17 po (432) à gauche et à droite et 2 po (51) au-dessus et au-dessous des lignes centrales.
30 po
(762)
13 po
(330)
18 po
(457)
9 po
(229)
E G
35 po (889)
LARGEUR DE LA DÉCOUPE
DÉCOUPE DU COMPTOIR
20 po
(508)
2 1 / 2 po (64)
5 po
(127)
C
L
10 po
(254)
1 1 / 4 po (32)
DIAMÈTRE
4" (102)
C
L
3 7 / 8 po (98) MIN –5 1 / 8 po (130) MAX
2 po (51) MIN –
5 po (127) MAX
Spécifications
