wolfappliance.com | 11
Surface de cuisson de style contemporain
INSTALLATION STANDARD
Un gabarit en option est fourni pour faciliter le placement
du trou de la soupape.
REMARQUE IMPORTANTE : Avant d'installer la surface de
cuisson, installez des entretoises de tige de soupape sur les
dispositifs de retenue des tiges de soupape pour obtenir la
profondeur appropriée. Une façade de 1 po
(25) d'épaisseur
ne nécessite pas d'entretoise. Pour toutes les façades
mesurant moins de 1 po
(25) , soustrayez l'épaisseur de la
façade de 1 po (25) pour déterminer l'épaisseur d'entretoise
requise.

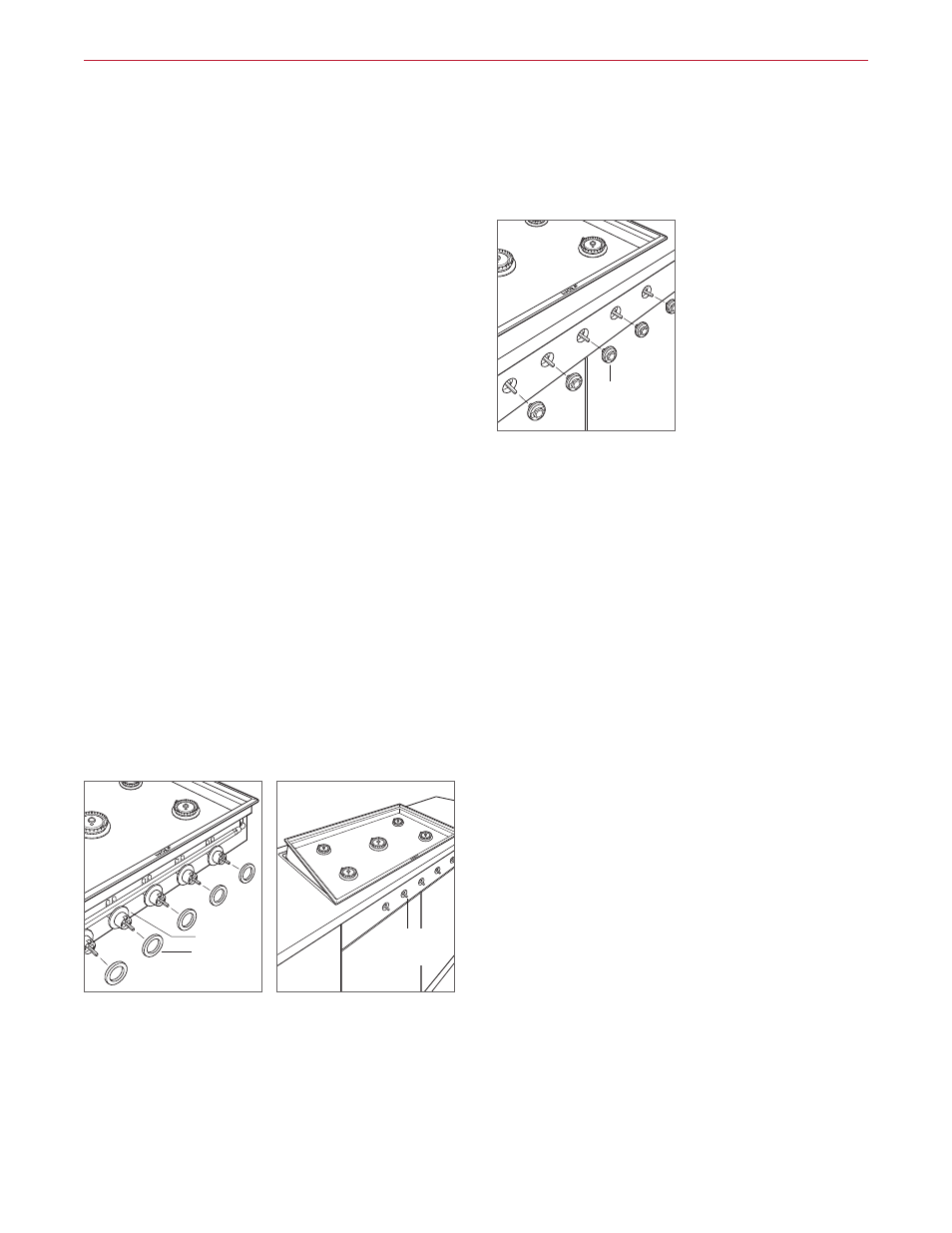

1 Une fois l'espace requis déterminé, retirez l'endos en
papier des entretoises et appliquez-les sur chaque tige
de soupape. Reportez-vous à l'illustration ci-dessous.
2 Insérez l'avant de la surface de cuisson dans l'ouverture.
Inclinez légèrement la surface de cuisson pour aligner
chaque tige de soupape avec les trous se trouvant sur
la façade. Ensuite, abaissez la partie arrière de la surface
de cuisson en position. Reportez-vous à l'illustration
ci-dessous.
3 Installez des quadrants sur l'ensemble de soupape
en pivotant dans le sens horaire jusqu'à ce qu'ils
soient bien serrés manuellement. Ne serrez pas trop.
Reportez-vous à l'illustration.
BEZEL
Installez les cadrans
CADRAN
SPACER
RETAINER ALIGN
VALVE STEMS
Appliquez les entretoises avant
l'installation
Installez la surface de cuisson
de style contemporain
ALIGNEZ LES
TIGES DE
SOUPAPE
ENTRETOISE
RETENUE
Installation
