49-2001160 Rev. 0
25
INSTRUCCIONES DE INST
ALACIÓN
Instrucciones de Instalación
CÓMO INSTALAR LA ESTUFA (Cont.)
18. CÓMO HACER LAS
CONEXIONES ELÉCTRICAS
(Cont.)

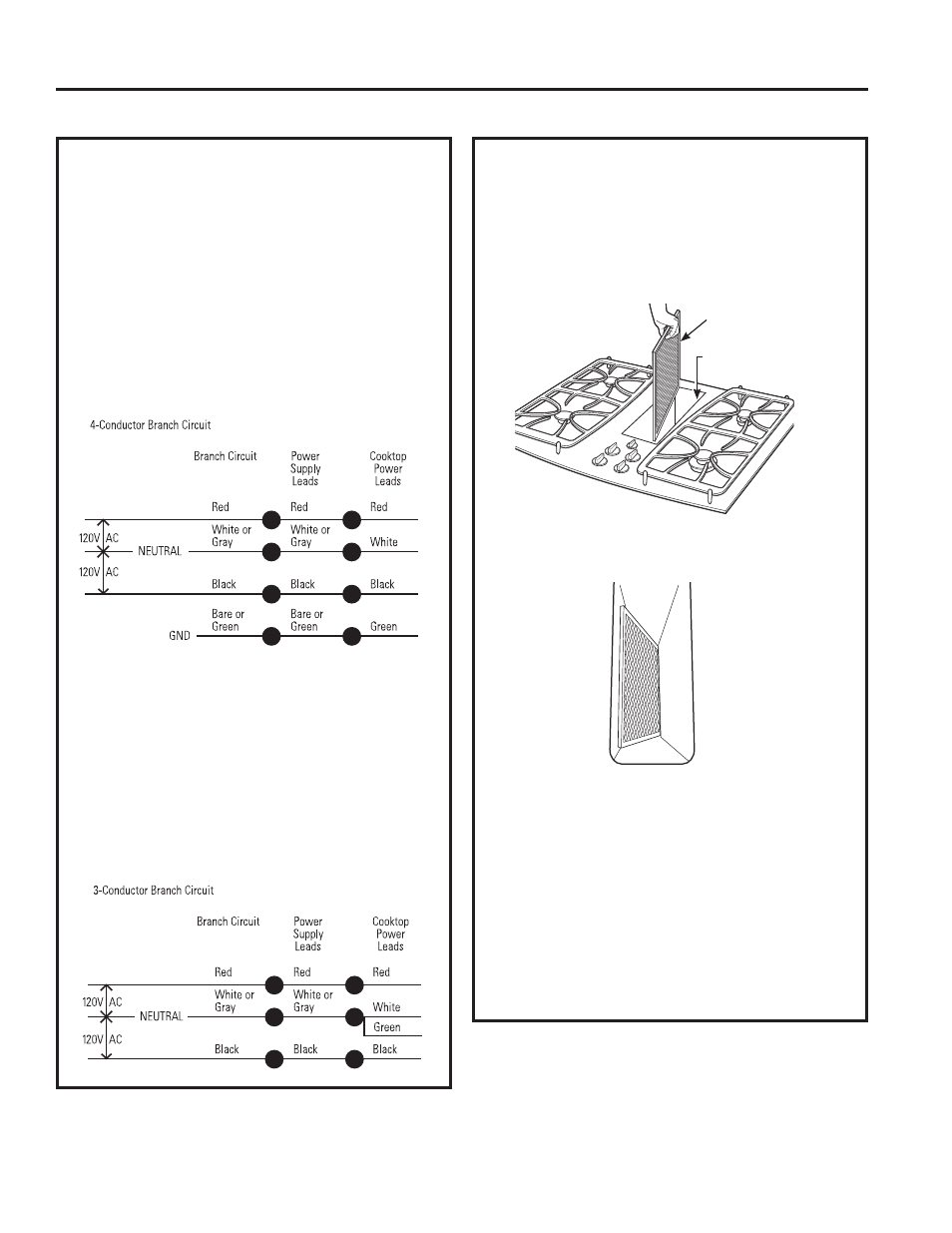

Circuito de ramal de 4 conductores
Cuando conecte la estufa a un circuito de cuatro
conductores o filamentos, conecte los conductores rojos
de la estufa y el suministro eléctrico al conductor rojo del
ramal del circuito; conecte los conectadores negros entre
sí. Conecte el conductor blanco de la estufa al suministro
eléctrico y a los conductores neutros del ramal del
circuito, los que son blancos o grises. Conecte a tierra la
unidad conectando el conductor verde de la estufa a los
conductores pelados o verdes del suministro eléctrico y
GHOUDPDOGHFLUFXLWRFRQGXFWRUHVGHFRQH[LyQDWLHUUD
Conexión de ramal de circuito de tres conductores
• Cuando se encuentre instalando en una construcción
existente construida antes del 1 de enero de 1996, y si
DVtORSHUPLWHQORVFyGLJRVORFDOHV
Conexión de ramal de circuito de 3 conductores
Cuando conecte la estufa a un circuito de 3 conductores,
conecte los conductores rojos de la estufa y el suministro
eléctrico al conductor rojo del ramal del circuito; conecte
los conductores negros entre sí. Conecte los conductores
verdes y blancos de la estufa al suministro eléctrico y a
los conductores neutros del ramal del circuito eléctrico,
que son blancos o grises.
19. CÓMO INSTALAR EL FILTRO
DE FLUJO DOWNDRAFT Y LA
PARRILLA DE VENTILACIÓN
1RRSHUHODYHQWLODFLyQVLQHOILOWURHQVXOXJDU
• Coloque el filtro diagonalmente a través de la
abertura de ventilación.
• Cerciórese de que el filtro descanse, en un
ángulo, en los soportes de la abertura de
ventilación.
• Cuidadosamente coloque la parrilla de ventilación
en la abertura de ventilación de aire descendente
GRZQGUDIW
INSPECCIONE LA OPERACIÓN DE
VENTILACIÓN DE AIRE DESCENDENTE
(DOWNDRAFT)
• Gire el control de velocidad del ventilador de
YHQWLODFLyQDODSRVLFLyQ+,$OWR0('0HGLR
\/2%DMRSDUDFHUFLRUDUVHGHTXHWRGDVODV
velocidades operan correctamente.
Vent Filter
Vent
Chamber
