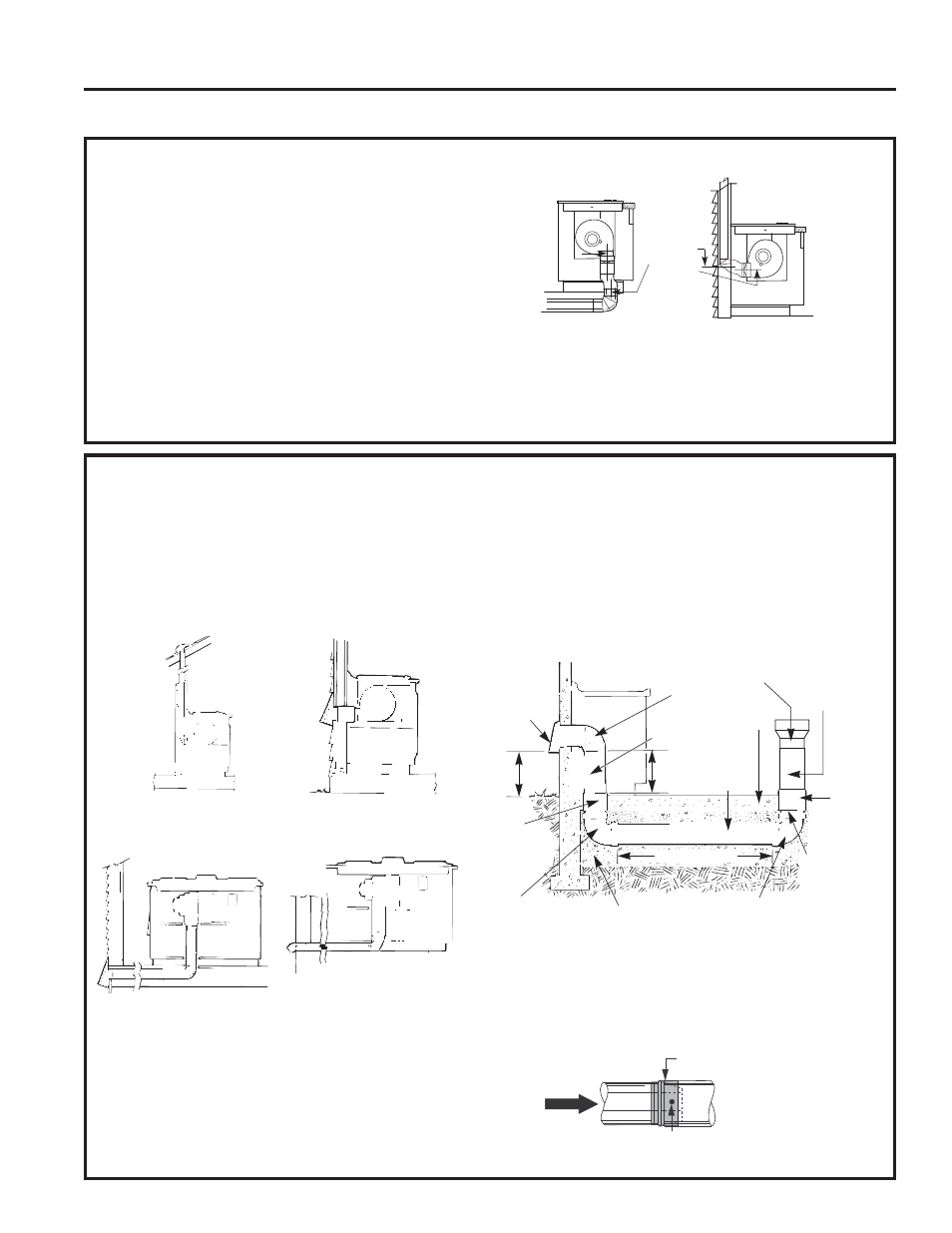

PREPARACIÓN DE LA INSTALACIÓN (Cont.)
Instrucciones de Instalación
6. ALINEACIÓN DE LOS CONDUCTOS DEL SOPLADOR
En general, no instamos al uso de conductos flexibles
porque éste puede causar severas restricciones del
flujo de aire. Sin embargo, si la salida del soplador y la
localización en la pared o en el piso representa un problema
de alineación, entonces usted puede usar conductos
0(7È/,&26SDUDDGDSWDUODFRPSHQVDFLyQ8QEXHQ
centramiento sin necesidad de conductos flexibles es lo
preferido.
NOTA:
‡1RH[FHGDODDGDSWDFLyQPi[LPDUHFRPHQGDGDGH”
‡1RSHUPLWDTXHHOFRQGXFWRIOH[LEOHVHGREOHRTXH
colapse.
• Alargue el conducto flexible tanto como sea posible para
evitar la corrugación tanto como sea posible.
8QUHFWiQJXORGH»´[´DXQDWUDQVLFLyQGHFRQGXFWR
UHGRQGRGH´HVWiGLVSRQLEOHHQVXWLHQGDGHVXPLQLVWURV
para construcción local.
NOTA: Las ilustraciones son simplemente para que usted
planifique.
INSTRUCCIONES DE INST
ALACIÓN 6" Máximas
desde la
línea central
hasta
la línea
central de
adaptación
Ventilación trasera
5HTXLHUH»[
Ventilación de fondo
7. PREPARACIÓN DEL CONDUCTO
Determine el mejor recorrido para el conducto; el mismo
puede ser conducido de diferentes formas dependiendo del
esquema de la cocina.
IMPORTANTE /DVDOLGDGHODGHVFDUJDGHDLUH
descendente para esta unidad es rectangular, y con una
PHGLGDGH´[´3ODQLILTXHHOUHFRUULGRGHIRUPD
consecuente.
Serie de mesadas con distribución típica de tuberías.
A fin de maximizar el rendimiento de la ventilación del
VLVWHPDGHYHQWLODFLyQ
1. Minimice la longitud del conducto y el número de
transiciones y codos.
2. Mantenga un tamaño de tubería constante.
3. Selle todas las juntas con cinta para conductos a fin de
evitar pérdidas.
1RXWLOLFHWXEHUtDVIOH[LEOHVGHQLQJ~QWLSR
De ser necesario, instale un sistema de reposición
UHHPSOD]RGHDLUHGHDFXHUGRFRQORVUHTXLVLWRVGHO
código local de construcción. Para acceder a soluciones
relacionadas con la reposición de aire,
visite
GEAppliances.com.
• Arreglo opcional del conducto bajo una losa de concreto
Se deberá usar un conducto de PVC si se instalará bajo
una losa de concreto.
• Instale la tubería de modo que el trozo de conducto más
FHUFDQRDODXQLGDGGHVFHQGHQWHHQFDMH'(1752'(OD
siguiente pieza del conducto. Asegure las uniones con
tornillos autorroscantes y coloque cinta para conductos
alrededor de las uniones, a fin de sellar la salida de aire.
Pared interna
del gabinete
Pared interna hacia arriba
hasta el techo o parte saliente
Directamente hacia el exterior
Entre vigas del piso A través del espacio de las
patas del gabinete
Península o isla
Península
Pared externa
del gabinete
NOTA: Tubería de PVC tipo cloaca PSM 12454-B
Lista 40 ASTM D1785.
Tapa de
Pared Losa de
Concreto
Tubería para
Cloaca de
PVC de 6”
(15 cm.) de Diá.
Conducto Metálico de
6” (15 cm.) de Diá.
Embale de forma bien
ajustada con grava o arena
completamente
alrededor de la tubería
Transición Rectangular de
3 ¼” x 10” a Circular de 6”
Codo Metálico
de 90º de 6”
(15 cm.) de Diá.
6” (15 cm.) Diá.
Conducto Metálico
16”
(40.6 cm.)
de Máx. 12”
(30 cm.)
Mín.
Unión de
PVC de 6”
(15 cm.) Diá.
Codo para Tubería
de Cloaca de PVC
de 6” (15 cm.) de Diá. Codo para Tubería
de Cloaca de
6” (15 cm.) de Diá.
Tubería de
Cloaca
de PVC de
6” (15 cm.)
de Diá.
Unión de
PVC de 6”
(15 cm) de Diá.
30’-0 ” (9.14 m.) Max.
Cinta para Conducto sobre
la Unión y el Tornillo
Tornillo
Aire
Flujo
