Alto Professional Live 2404 - Manual (Page 37)

37

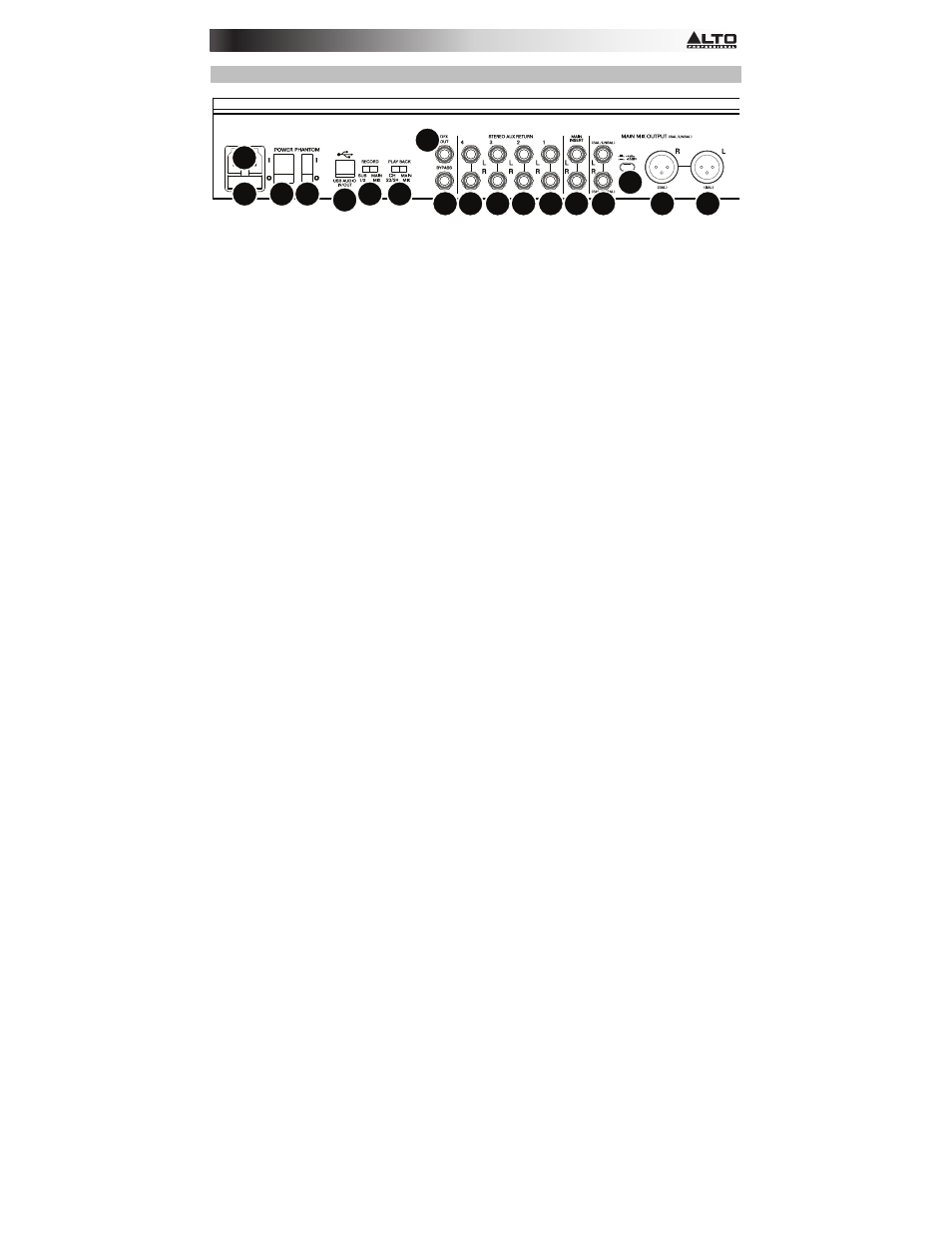

Rückseite
1
2 3 4 8 9
10
11
12 13 13 13 13 5
6
5 7 5
1. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um den Mixer mit einer Steckdose zu
verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das Stromkabel
mit dem Mixer und stecken das Netzteil dann in eine Steckdose.
2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem
Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit
demselben Sicherungswert zu ersetzen (Sicherungswert ist direkt oberhalb des Netzeingangs
angegeben). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder
Sicherung beschädigen.
3. Netzschalter: Schaltet den Mixer an und aus. Schalten Sie den Mixer erst ein, nachdem Sie all Ihre
Eingabegeräte verbunden haben, aber bevor Sie Ihre Verstärker einschalten. Schalten Sie die
Verstärker aus, bevor Sie den Mixer ausschalten.
4. Phantomspeisung: Aktiviert/deaktiviert die Phantomspeisung. Wenn diese Funktion aktiviert ist,
versorgt die Phantomspeisung die XLR-Mikrofoneingänge mit +48 V. Bitte beachten Sie, dass die
meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten
Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um
herauszufinden, ob es eine Phantomspeisung benötigt.
5. Main Mix-Ausgänge: Verwenden Sie handelsübliche XLR- oder 1/4" TRS-Kabel, um eines dieser
Ausgangspaare mit Ihren Lautsprechern oder Ihrem Verstärkersystem zu verbinden. Verwenden Sie
den Haupt-Fader, um den Pegel dieser Ausgänge zu regeln.
6. Main Mix Pad: Wenn diese Taste heruntergedrückt ist, wird das an die Main Mix-Ausgänge
gesendete Signal um 10 dB reduziert. Wenn die Taste in erhobener Position ist, wird das Signal um 4
dB erhöht. Stellen Sie diesen Schalter je nach Arbeitspegel Ihrer Anlage ein; Profi-Geräte arbeiteten
mit einem Nominalwert von +4 dBu, während Verbrauchergeräte mit einem Nominalwert von -10 dBV
arbeiten.
7. Main Mix Insert: Verwenden Sie ein handelsübliches 1/4" TRS-Y-Kabel, um diese Buchse an externe
Prozessoren anzuschließen (wie z.B. Kompressoren, Limiter, externe EQs etc.) Das Signal wird nach
dem Grafischen Equalizer verarbeitet und vor dem Haupt-Fader zurückgeleitet. Die Spitze des TRS-
Anschlusses ist mit "Send" belegt, der Ring mit "Return".
8. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem Computer zu
verbinden. Der Mixer kann über die Verbindung Audiosignale an den Computer senden bzw. vom
Computer empfangen.
• Beim Senden von Audiosignalen wird der Main Mix oder die Untergruppen 1 und 2 vom Mixer an
Ihren Computer gesendet - je nach Position des Aufnahme-Schalters.
• Beim Empfangen von Audiosignalen werden sie von Ihrem Computer auf die Kanäle 23/24 oder
den Main Mix gesendet, je nach Position des Play Back-Schalters.
9. Aufnehmen: Dieser Schalter legt fest, welche Audiosignale an den Computer vom USB-Anschluss
des Mixers gesendet werden: Untergruppen 1 und 2 (Sub 1/2) oder der Main Mix.
10. Play Back: Dieser Schalter legt fest, wo das vom Computer (an den USB-Anschluss des Mixers)
gesendete Audiosignal hingeleitet wird, wenn es an den Mixer zurückgeleitet wird: Kanäle 23/24 (Ch
23/24) oder Main Mix.
11. DFX Out: Verwenden Sie ein handelsübliches 1/4" TRS-Kabel, um diesen Ausgang mit einem
Verstärkersystem zu verbinden. Das Signal vom Effektprozessor des Mixers wird an diesen Ausgang
gesendet.
12. Bypass: Schließen Sie einen optionalen, handelsüblichen 1/4" TS-Fußschalter (separat erhältlich) an
diesen Eingang an. Sie können den Fußschalter verwenden, um den Effektprozessor des Mixers zu
aktivieren oder zu deaktivieren.
13. Stereo Aux Return: Sie können die Ausgänge eines externen Gerätes mit 1/4" Mono-Kabeln mit
diesen Eingängen verbinden. Wenn Sie über eine Mono-Tonquelle verfügen, so schließen Sie diese an
die linke Buchse an. Die Tonquelle wird dann sowohl links als auch rechts zu hören sein.
