Alto Professional Live 2404 User Manual
Page 27
27

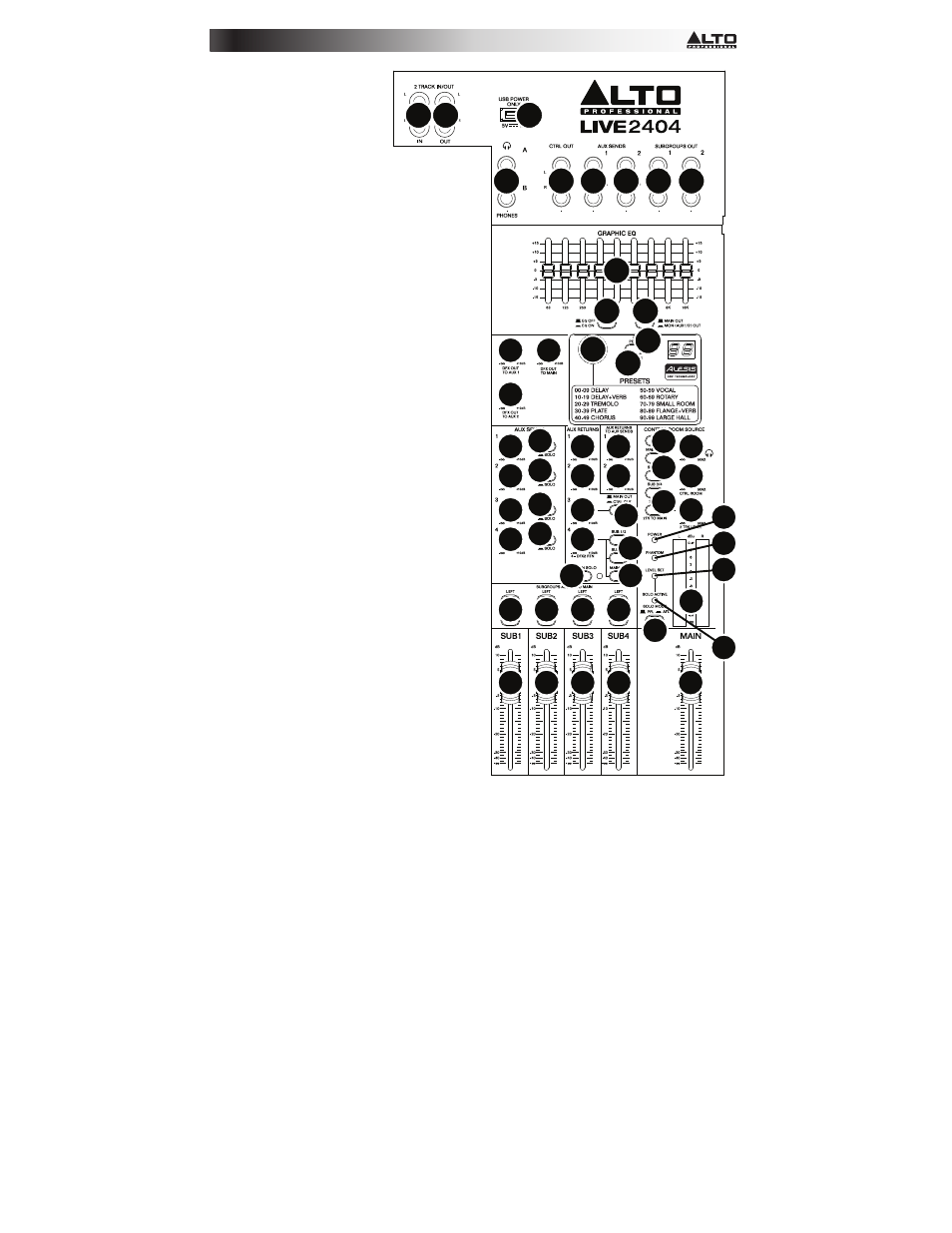

24.
Uscite Control Room
(Ctrl Out): servirsi di
cavi standard TRS da
1/4" per collegare
queste uscite ai monitor
della sala di controllo
(booth) o all'impianto di amplificazione.
25.
Uscite sottogruppi: servirsi di cavi
standard TRS da 1/4" per collegare
queste uscite al sistema di amplificazione
e controllarne i livelli con i fader
sottogruppo. Si possono utilizzare
queste uscite per l'elaborazione di gruppo
o per inviare determinati canali a una
destinazione diversa dal mix principale
(Main).
26.
Ingressi 2-Track (2 Track In): collegare
questi ingressi alle uscite di una fonte
audio esterna servendosi di un cavo RCA
stereo standard (venduto separatamente).
Servirsi del tasto 2 Track In Source per
inviare questo segnale alle uscite Main
Mix o alle uscite Control Room (Ctrl
Out).
27.
Uscite 2-Track (2 Track Out): collegare
queste uscite agli ingressi di un
dispositivo di registrazione esterno
servendosi di un cavo RCA stereo
standard (venduto separatamente).
28.
Aux Send: servirsi di cavi TRS da 1/4"
per collegare queste uscite agli ingressi di
un amplificatore esterno o di un monitor
attivo. Servirsi delle manopole Aux Send
su ciascun canale per controllare il livello
di segnale inviato a queste uscite. Ciò è
utile per creare un mix monitor
personalizzato per musicisti sul palco.
29.
Manopole Aux Send: servirsi di queste
manopole per controllare il livello
complessivo del segnale inviato ad Aux
Send. (Servirsi delle manopole Aux 1-4
su ciascun canale per controllare il
segnale inviato qui da ciascun canale.)
30.
Assolo Aux Send: premere questi tasti
per effettuare l'assolo di quel canale nelle
uscite cuffie.
31.
Manopola Aux Return (Aux Rtn): controlla il livello audio inviato agli ingressi Aux Return
(Aux Rtn). La prima e la seconda manopola controllano i livelli Aux Return inviati al mix
principale (Main).
24
44
59
28
29 30 31 32
46
47
49
45
48
45
32
31
31 33
34
34
35
51 51 51 51
50 50 50 50
52
53
54
55
56
57
58
31
30
30
30
29
29
29
28
36
37 38
39
40
41
42 43
42
25 25
26 27
