Caratteristiche
Pannello superiore

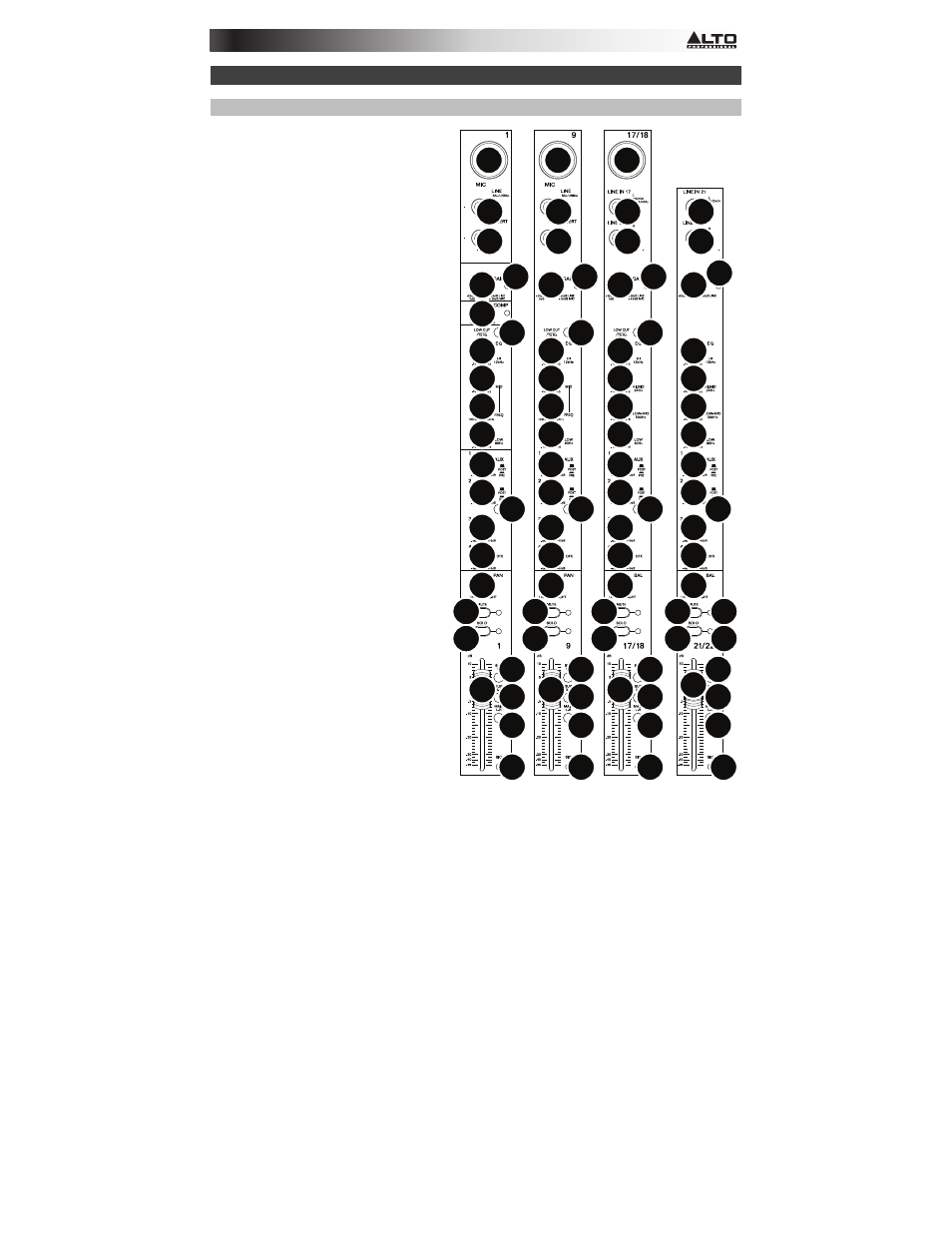

Nota bene: i canali hanno
essenzialmente gli stessi comandi con
alcune varianti minori tra i canali 1-8, 9-
16, 17-20 e 21-24. I cinque diversi tipi di
canale sono illustrati qui.
1.
Ingresso mic: collegare un
microfono o un dispositivo a livello
di linea a questi ingressi
servendosi di un cavo XLR.
2. Ingresso di linea: collegare
dispositivi a livello di linea a questi
ingressi servendosi di cavi da 1/4”.
3. Insert: servirsi di un cavo standard
TRS da 1/4" per collegare un
processore esterno (quale un
compressore, limitatore, unità di
EQ esterna, ecc.) a questo jack. Il
segnale sarà preso dopo il
controllo di guadagno del canale e
inviato prima dei comandi EQ del
canale. La punta del collegamento
TRS è il send, l'anello è il return.
4. Gain (guadagno): regola il livello
audio del canale (guadagno pre-
fader e pre EQ). Configurarlo in
modo che il LED segnale si
accenda.
5. LED di picco: il LED lampeggia se
il segnale salta. Se ciò dovesse
accadere, diminuire l’impostazione
della manopola Gain (guadagno).
6. Compressore: regola la quantità
di compressione sul canale,
applicata dal compressore
incorporato del mixer. Quando il
compressore è attivato, il LED di
fianco alla manopola si accende.
7. Filtro passa basso: quando
questo pulsante è premuto, l'audio
di quel canale sarà inviato tramite
un filtro a bassa frequenza da 75
Hz con un picco di 18 dB per
ottava. Ciò è utile per ridurre il ronzio e altri rumori dovuti alla bassa frequenza quando si
utilizzano i microfoni.
8. Hi EQ: regola le frequenze alte (treble) del canale.
9. Mid EQ: regola le frequenze medie del canale.
